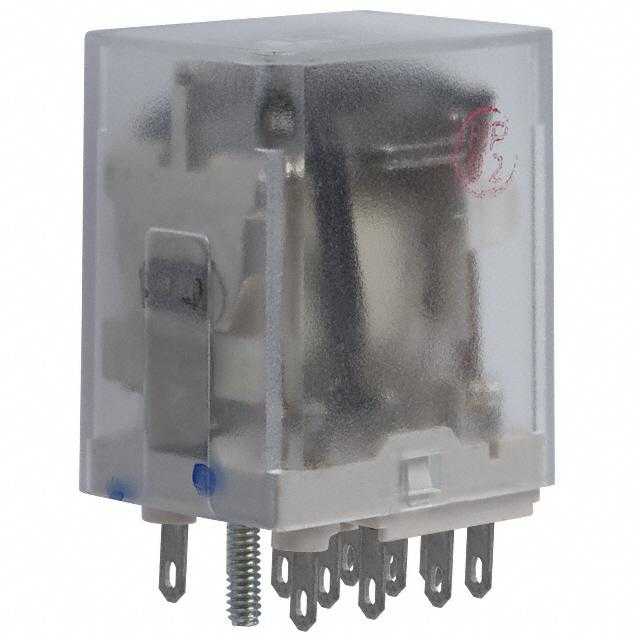

2-1393123-4

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-2-1393123-4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他开关 2-1393123-4

2-1393123-4概述

    KHA Series Panel Plug-in Relay 技术手册

    产品简介


    KHA系列是通用型工业继电器,广泛应用于工业设备、缝纫机、健身器材、电梯、泵、机器人、太阳能板等领域。这些继电器具有广泛的电压和电流范围,适用于多种应用需求。

    技术参数


    - 线圈数据:
    - 直流线圈:
    - 5VDC:电阻3.75Ω,功率32mW
    - 6VDC:电阻4.5Ω,功率40mW
    - 12VDC:电阻9.0Ω,功率160mW
    - 24VDC:电阻18.0Ω,功率650mW
    - 48VDC:电阻36.0Ω,功率2600mW
    - 110VDC:电阻82.5Ω,功率11000mW
    - 220/240VDC:使用110V继电器并串联11kΩ/5W电阻
    - 交流线圈:
    - 6VAC:电阻5.1Ω,功率10.5VA
    - 12VAC:电阻10.2Ω,功率43VA
    - 24VAC:电阻20.4Ω,功率160VA
    - 48VAC:电阻40.8Ω,功率668VA
    - 120VAC:电阻102Ω,功率3900VA
    - 240VAC:电阻204Ω,功率12000VA
    - 绝缘数据:
    - 接触间初始耐压:1000Vrms
    - 接触与线圈间初始耐压:1500Vrms
    - 相邻接触间初始耐压:1500Vrms
    - 线圈与框架间初始耐压:1500Vrms
    - 初始绝缘电阻:100MΩ(500VDC)
    - 环境温度:-45°C至70°C
    - 机械耐久性:10x10^6次操作

    产品特点和优势


    - 紧凑设计:占用空间小,适合狭小安装空间。
    - 多种接触配置:提供双极和四极形式C接触安排。
    - 多种材料选择:提供聚碳酸酯或尼龙防尘盖,不同接触材料满足特定负载要求。
    - 辅助功能:提供指示灯和复位按钮选项。

    应用案例和使用建议


    - 工业缝纫/刺绣机:这类设备需要高可靠性的继电器来控制复杂的运动,KHA系列可以提供稳定的开关控制。
    - 电梯和泵:这些应用中,继电器需要频繁切换并承受高负载,KHA系列的机械耐久性和额定电流使其成为理想选择。
    - 机器人:机器人控制系统需要快速响应和准确操作,KHA系列的高频操作频率符合需求。
    使用建议:
    - 在高温或低温环境下使用时,需考虑继电器的环境温度限制。
    - 高频操作环境下,建议采用较高额定电流的型号以延长使用寿命。

    兼容性和支持


    - 兼容性:可与TE Connectivity品牌的其他组件及标准插槽兼容。
    - 支持和维护:提供详尽的文档和应用指南,用户可以通过官方网站获取支持信息。

    常见问题与解决方案


    - Q: 继电器无法正常工作怎么办?
    - A: 检查电源电压是否符合要求,检查接线是否有误。
    - Q: 频繁操作后接触电阻增加如何处理?
    - A: 更换新的继电器以确保性能稳定。
    - Q: 如何确认继电器工作状态?
    - A: 查看面板上的指示灯是否正常亮起。

    总结和推荐


    KHA系列继电器凭借其广泛的电压和电流范围、高可靠性以及多种适用场景,在工业自动化和机械设备中表现出色。其独特的紧凑设计和多种功能选项使其在市场上具有很强的竞争力。总体而言,推荐在需要高可靠性且频繁操作的应用场景中使用此系列产品。

2-1393123-4参数

参数
电流额定值 -
电压额定值 -
电气寿命 -
开关功能 -
开关配置 -
长*宽*高 34.9mm(高度)
安装方式 支架安装,焊接安装

2-1393123-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1393123-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 2-1393123-4 2-1393123-4数据手册

2-1393123-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
