首页  >  产品百科  >  PB7B2HS6M1CAL00Y500

PB7B2HS6M1CAL00Y500

产品分类: 按钮开关
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity按钮开关, 面板安装, 关-(关)操作, 无指示灯, 单刀单掷, 常闭
供应商型号: 450-2788-ND
供应商: Digi-Key
标准整包数: 1

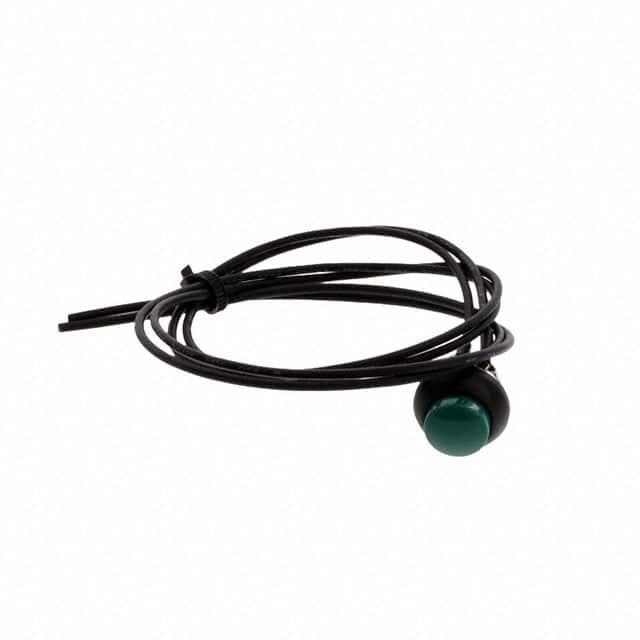

TE CONNECTIVITY 按钮开关 PB7B2HS6M1CAL00Y500

PB7B2HS6M1CAL00Y500概述

    Sealed Pushbutton Switches:TE Connectivity 的高效能密封式按钮开关

    产品简介


    TE Connectivity 的密封式按钮开关系列产品是一种高性能密封按钮开关,适用于多种工业、仪器仪表、通信及控制设备的应用。该系列开关包含高帽盖(High Cap)、圆形帽盖(Round Cap)、平板帽盖(Flat Cap)以及带有LED指示灯的平板帽盖(LED Flat Cap)等多种形式。根据不同的应用需求,开关提供多种颜色和LED照明选项,使得它们可以应用于广泛的应用场景中。

    技术参数


    该产品具有以下关键技术和性能参数:
    - 防护等级:IP68 等级,可在 1 米深水中浸泡 60 分钟后仍保持良好的密封性能。
    - 最大电流/电压额定值:在电阻负载条件下,最大电流为 400 mA(交流),200 mA(直流),125 mA(交流)。
    - 初始接触电阻:无引脚状态下最大为 50 mΩ,带引脚时最大为 100 mΩ。
    - 绝缘电阻:最小为 1 GΩ,使用 500 V 直流电压测试。
    - 耐压强度:交流电压 RMS 下 1,500 V。
    - 电寿命:全负荷条件下可进行 500,000 次操作。
    - 机械寿命:最大可进行 1,000,000 次操作。
    - 工作温度范围:-30°C 到 85°C。
    - 面板厚度:1.5 mm 至 4 mm。
    - 总行程:1.5 mm。
    - 操作力:3 至 6 牛顿。
    - 触点弹跳时间:10 毫秒。
    - 扭矩:施加到螺母上的最大扭矩为 0.5 Nm。
    - 手动焊接:使用约 350°C 的 30 瓦烙铁焊接大约 5 秒。
    - 波峰焊接:推荐的焊接温度为 260°C ± 5°C,焊接表面的最大温度为 110°C,焊接持续时间为最大 5 秒。

    产品特点和优势


    这些密封式按钮开关的特点包括:
    - 安装简便:提供焊锡连接或 500 毫米长引脚连接两种安装方式。
    - 颜色多样化:提供多种颜色的帽盖,便于识别。
    - LED照明技术:具备长期可靠性的LED指示灯,适用于需要可视化反馈的应用。
    - 广泛的应用范围:适合工业、仪器仪表、通信及控制设备等多种领域。

    应用案例和使用建议


    在工业设备、仪器仪表、通信设备和控制设备等领域,密封式按钮开关可以提供可靠的触点切换。例如,在工厂自动化设备中,这些开关用于控制各种机器和流程;在医疗设备中,它们用于监控系统的重要部件。使用建议包括确保开关的正确安装和操作,避免长时间过度挤压,以延长产品的使用寿命。

    兼容性和支持


    该产品与其他电子元件和设备具有良好的兼容性。具体的技术支持和服务信息可以通过电子邮件、电话或在线聊天获得。更多信息请访问 TE Connectivity 官方网站(www.te.com/help)。

    常见问题与解决方案


    - 问题一:如何选择正确的开关型号?
    - 解决办法:通过查阅产品目录,确定所需的功能、安装方式、引脚类型和颜色选项。

    - 问题二:如何正确焊接开关?
    - 解决办法:使用约 350°C 的 30 瓦烙铁焊接大约 5 秒。确保焊接时烙铁温度适中,避免过热损坏。

    - 问题三:如何处理开关故障?
    - 解决办法:检查接线是否正确,确认供电电压是否在允许范围内。如果仍然无法正常工作,联系供应商或技术支持团队寻求帮助。

    总结和推荐


    TE Connectivity 的密封式按钮开关以其高可靠性、多样化的功能选项和广泛的适用性在市场上具有很强的竞争力。这些开关不仅易于安装和使用,还提供了卓越的防护性能,适用于苛刻的工作环境。因此,对于需要高性能密封式按钮开关的应用场景,强烈推荐选择这款产品。

PB7B2HS6M1CAL00Y500参数

参数
开关功能 On-Mom
指示颜色 -
电气寿命 500000Cycles
面板开孔尺寸 圆形-13.60(Dia)
电流额定值 125mA(AC),200mA(DC)
执行器类型 圆形,按钮
最大直流触点电压 50V
机械寿命 1000000Cycles
最大交流触点电压 125V
开关配置 SPST-NC
安装方式 导线安装,面板安装
零件状态 在售
包装方式 散装

PB7B2HS6M1CAL00Y500厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

PB7B2HS6M1CAL00Y500数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 按钮开关 TE CONNECTIVITY PB7B2HS6M1CAL00Y500 PB7B2HS6M1CAL00Y500数据手册

PB7B2HS6M1CAL00Y500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.5796 ¥ 80.9476
10+ $ 7.9643 ¥ 66.6514
50+ $ 7.1835 ¥ 60.1168
100+ $ 6.8703 ¥ 57.4962
250+ $ 6.4764 ¥ 54.1991
500+ $ 6.1929 ¥ 51.8267
1000+ $ 5.9213 ¥ 49.5535
库存: 56
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 80.94
