9-1415366-1

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述: SR6 Force Guided Power Relay, with 2 types of contact arrangements with high insulation distances.
供应商型号: Q-9-1415366-1
供应商: 期货订购
标准整包数: 250
TE CONNECTIVITY 其他开关 9-1415366-1

9-1415366-1概述

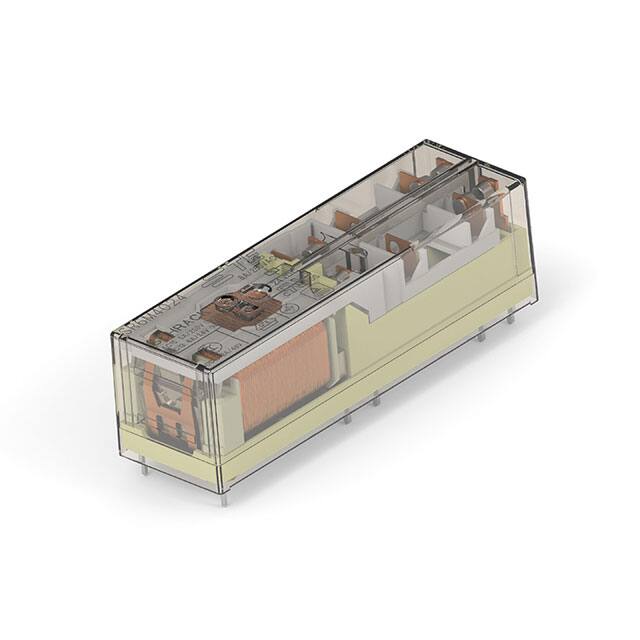

    SCHRACK General Purpose Force Guided Relays

    1. 产品简介


    SCHRACK Force Guided Relay SR6 D/M 是一款4极继电器,具有强制导向触点,符合EN 50205标准。这类继电器在紧急停机、压力控制、机器控制、电梯及自动扶梯控制等场合有着广泛的应用。它通过其独特的设计提供了高绝缘距离,并且获得了VDE认证、UL认证和TUV认证。

    2. 技术参数


    - 接触配置:3个常开(NO)+ 1个常闭(NC),或者2个NO + 2个NC,或者2个NO + 2个NC
    - 额定电压:250VAC
    - 最大切换电压:400VAC
    - 额定电流:8A
    - 接触材料:AgSnO2
    - 接触方式:单触点,强制导向
    - 最小推荐负载:5V,10mA
    - 初始接触电阻:≤100mΩ @ 1A, 24VDC;≤20Ω @ 10mA, 5VDC
    - 操作频率(带/不带负载):6/150 min⁻¹
    - 机械耐久性:10×10⁶次操作
    - 线圈电压范围:5至110VDC
    - 绝缘强度:在断开触点间为1500Vrms,在触点和线圈之间为4000Vrms,在相邻触点之间为3000Vrms(纵向方向为4000Vrms)
    - 间隙/爬电距离:在断开触点间为≥5.5/5.5mm,在触点和线圈之间为≥5.5/5.5mm,在相邻触点之间为≥15/15mm(纵向方向)
    - 环境温度:-25至70°C
    - 重量:30g

    3. 产品特点和优势


    SCHRACK SR6 D/M 继电器以其强制导向的触点而闻名,确保了触点之间的同步动作,从而提高了系统的可靠性和安全性。此外,它的高绝缘距离和强大的机械耐久性使其适用于需要极高安全性的应用场合。

    4. 应用案例和使用建议


    典型应用包括紧急停机、压力控制、机器控制、电梯及自动扶梯控制等。在使用这些继电器时,需要注意合适的负载和操作频率,以保证最佳性能。例如,在电梯控制系统中,应确保继电器的操作频率不超过其设计极限。

    5. 兼容性和支持


    SCHRACK SR6 D/M 继电器的设计充分考虑了与其他标准组件的兼容性,可用于多种电路布局。制造商提供了详尽的技术支持,包括产品文档、应用指南和故障排除工具。

    6. 常见问题与解决方案


    - 问题:初始接触电阻过高
    - 解决方案:确保安装时的环境温度接近 +23°C,因为所有电气参数都是在此温度下测量的。
    - 问题:无法达到规定的机械耐久性
    - 解决方案:检查继电器是否正确安装,并确保负载条件在设计规范内。

    7. 总结和推荐


    总体而言,SCHRACK SR6 D/M 强制导向继电器是一款高性能、高可靠性的产品,特别适合于需要强制导向触点的安全关键应用。其广泛的应用范围和全面的技术支持使其成为市场上极具竞争力的选择。我们强烈推荐这款继电器用于需要高可靠性和安全性的各种应用中。

9-1415366-1参数

参数
开关功能 -
开关配置 -
电流额定值 -
电压额定值 -
电气寿命 -
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

9-1415366-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-1415366-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 9-1415366-1 9-1415366-1数据手册

9-1415366-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 23.275 ¥ 190.855
1000+ $ 21.2375 ¥ 174.1475
2500+ $ 20.025 ¥ 164.205
5000+ $ 18.375 ¥ 150.675
10000+ $ 15.9375 ¥ 130.6875
库存: 25000
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 47713.75
直接购买
加入购物车
