JJMH0UG200NOPMRTR

产品分类: 限位开关
厂牌: TE CONNECTIVITY
产品描述: Off-Mom SPST-NO 0.7N 50000Cycles 50000Cycles 100mA(DC) 贴片安装,黏合安装
供应商型号: 506-JJMH0UG200NOPMR
供应商: Mouser
标准整包数: 1

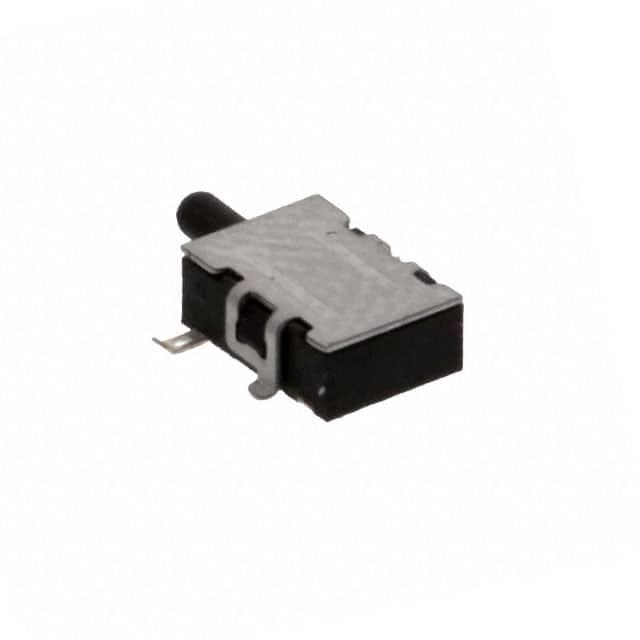

TE CONNECTIVITY 限位开关 JJMH0UG200NOPMRTR

JJMH0UG200NOPMRTR概述

    JJM系列探测开关技术手册

    1. 产品简介


    JJM系列探测开关是TE Connectivity推出的一款高性能产品,适用于多种应用领域,包括汽车、仪表、白色家电和电信行业。该系列产品具备不同的安装选项(水平或垂直操作),以及不同的引脚样式(鸥翼式、J型引脚和通孔安装)。其紧凑的设计使其能够满足从汽车到通信系统的广泛应用需求。

    2. 技术参数


    - 尺寸:5.7mm x 4.0mm
    - 接触额定值:100mA, 12VDC
    - 接触电阻:最大80mΩ
    - 绝缘电阻:最小100MΩ (100VDC)
    - 耐压强度:100VAC/1分钟
    - 操作力:最大70gF
    - 行程:2.00mm
    - 使用寿命:50,000次循环
    - 操作温度范围:-10°C至60°C
    - 存储温度范围:-30°C至80°C

    3. 产品特点和优势


    - RoHS合规:符合环保标准。
    - 无卤素和无铅:更安全,更环保。
    - 锐敏的检测感觉:提供精确的操作体验。
    - 紧凑尺寸:适合空间受限的应用场景。

    4. 应用案例和使用建议


    - 汽车行业:可用于汽车内部的各种控制面板和传感器。
    - 电信行业:适用于各种电信设备的信号切换。
    - 测量仪器:适用于需要高精度测量的仪表。
    使用建议:
    - 确保在推荐的温度范围内操作,以确保最佳性能。
    - 遵循正确的焊接条件和步骤,避免超过开关表面温度限制。
    - 妥善存储产品,避免腐蚀性气体和过高湿度环境。

    5. 兼容性和支持


    - 兼容性:支持多种安装方式,包括水平和垂直安装。
    - 支持服务:通过官网获取技术支持、电话咨询和在线聊天服务。

    6. 常见问题与解决方案


    - 问题:开关出现接触不良。
    - 解决方案:检查接触电阻是否超出标准值,重新焊接。
    - 问题:开关操作力过大。
    - 解决方案:检查操作力是否超出规定值,调整或更换部件。
    - 问题:产品存放时间过长。
    - 解决方案:确保产品在适当的环境中储存,不超过6个月。

    7. 总结和推荐


    综合评估:JJM系列探测开关凭借其紧凑设计、高可靠性及广泛的适用性,在多种应用场合表现出色。产品经过严格的测试,确保其在极端环境下的稳定运行。
    推荐:强烈推荐使用此系列探测开关,尤其是在对体积和性能要求较高的应用场合中。如果您正在寻找一款可靠且高效的探测开关,JJM系列将是您的理想选择。

JJMH0UG200NOPMRTR参数

参数
开关功能 Off-Mom
开关配置 SPST-NO
执行器角度 -
电流额定值 100mA(DC)
电气寿命 50000Cycles
机械寿命 50000Cycles
最小行程 -
操作力 0.7N
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

JJMH0UG200NOPMRTR厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JJMH0UG200NOPMRTR数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 限位开关 TE CONNECTIVITY JJMH0UG200NOPMRTR JJMH0UG200NOPMRTR数据手册

JJMH0UG200NOPMRTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0695 ¥ 9.0373
10+ $ 0.9212 ¥ 7.7837
100+ $ 0.7832 ¥ 6.618
250+ $ 0.7279 ¥ 6.1509
500+ $ 0.6998 ¥ 5.9136
1000+ $ 0.648 ¥ 5.4756
1900+ $ 0.6426 ¥ 5.43
3800+ $ 0.5943 ¥ 5.0218
9500+ $ 0.5691 ¥ 4.8089
库存: 1664
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.03
