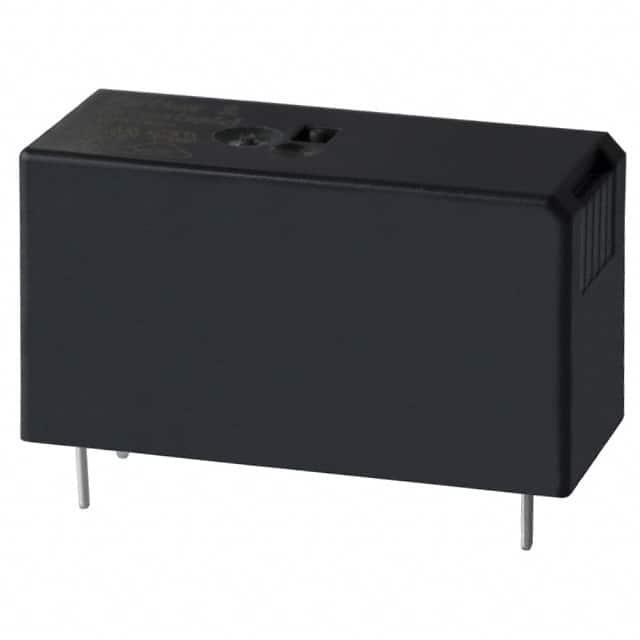

RTB34012F

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 6ms 8ms 12A 12V SPST-NO(1 Form A) 360Ω 33.3mA 400V 12V 通孔安装 29mm*12.7mm*15.7mm
供应商型号: TS-RTB34012F
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 信号继电器 RTB34012F

RTB34012F概述

    电子元器件技术手册:通用PCB继电器

    产品简介


    本产品是通用型印刷电路板(PCB)继电器,适用于各种控制和自动化应用。它具有单极开关能力,最大额定电流为12A/16A,支持1个常闭(CO)或1个常开(NO)接触。这款继电器具有增强绝缘能力,能够在5kV/10mm的电场下工作,适用于宽广的应用范围,如锅炉控制、定时器、车库门控制、POS自动化及接口模块等。

    技术参数


    以下是该继电器的主要技术参数和技术规格:
    - 接触数据:
    - 接触配置:1个常闭(CO)或1个常开(NO)
    - 额定电压:250VAC
    - 最大切换电压:400VAC
    - 额定电流:12A / 16A
    - 极限连续电流:12A / 16A(UL认证至20A)
    - 极限闭合电流:最大4s,占空比10%(25A / 30A)
    - 断开容量:最大3000VA / 4000VA
    - 接触材料:AgNi 90/10
    - 线圈数据:
    - 线圈电压范围:5到110VDC
    - 操作范围:符合IEC 61810标准
    - 绝缘系统:根据UL标准,等级为F
    - 其他数据:
    - 终端类型:插件式
    - 重量:14克
    - 耐热性:符合IEC 60068-2-20标准
    - 包装:每管20个,每盒500个

    产品特点和优势


    - 高耐压性:能够在5kV的电压下保持稳定的绝缘性能,确保长期可靠运行。
    - 广泛适用性:适用于多种环境条件,最高工作温度可达85°C。
    - 高性能接触材料:采用AgNi 90/10合金作为接触材料,确保了较高的载流能力和良好的抗磨损性能。
    - 多样化线圈选项:提供从5VDC到110VDC的多种线圈电压选择,便于不同应用场景的灵活配置。

    应用案例和使用建议


    这款继电器适合应用于各种控制和自动化系统中。例如,在锅炉控制系统中,它可以用于温度和压力的自动调节;在POS自动化系统中,它可以实现对各种输入输出信号的精准控制。使用时应注意以下几点:
    - 确保继电器的工作环境温度不超过85°C。
    - 在高温环境下,需进行适当的散热设计以保证性能稳定。
    - 对于高频操作的场合,应特别关注接触材料的磨损情况,及时更换以维持系统正常运行。

    兼容性和支持


    此继电器符合多项国际标准,包括IEC 61810-1、VDE认证(Cert. No. 40007571)、cULus(E214025)和cCSAus(1142018)。此外,制造商还提供了丰富的配件和技术支持服务,包括详细的安装指南和维护手册,以帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    1. Q: 继电器在高频操作下出现接触不良怎么办?
    - A: 检查接触材料是否磨损,必要时更换新的继电器。同时考虑增加外部冷却措施以降低接触点温度。

    2. Q: 继电器在高温环境下工作异常如何处理?
    - A: 确保良好的散热设计,并考虑使用专为高温环境设计的型号。检查安装位置是否通风良好,必要时加装风扇或其他冷却装置。

    总结和推荐


    这款通用型PCB继电器凭借其出色的性能、广泛的适用性和良好的可靠性,在众多工业自动化领域中表现出色。无论是对于中小型控制系统的集成商还是大型自动化项目的开发者,这款继电器都是一个值得信赖的选择。我们强烈推荐在需要高可靠性和高性能的场合下使用此款继电器。

RTB34012F参数

参数
交流线圈电压 12V
最大开关电流 12A
触头外形 SPST-NO(1 Form A)
交流开关电压 400V
线圈电阻 360Ω
运行时间 8ms
插入损耗 -
线圈电流 33.3mA
释放时间 6ms
负载电流额定值 -
绝缘 -
直流开关电压 -
直流线圈电压 12V
长*宽*高 29mm*12.7mm*15.7mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,管装

RTB34012F厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

RTB34012F数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY RTB34012F RTB34012F数据手册

RTB34012F封装设计

查看详情并下载
Symbol
Footprint
3D Model
