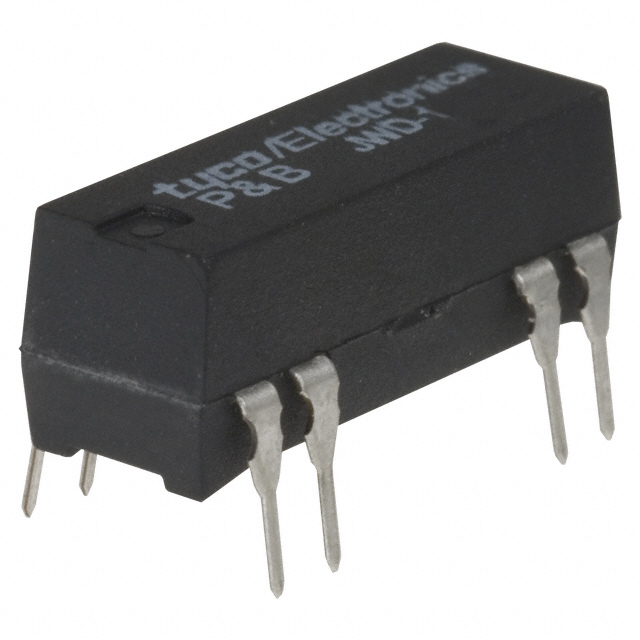

JWD-171-20

产品分类: 磁簧开关
厂牌: TE CONNECTIVITY
产品描述: Reed Relay 24VDC 2.2KOhm 0.5A SPST-NC( (19.56mm 8.22mm 8mm)) THT Dry Medical
供应商型号: N-JWD-171-20
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 磁簧开关 JWD-171-20

JWD-171-20概述


    产品简介


    产品类型及功能
    JWD/JWS系列继电器是干簧继电器(reed relay),其采用单列直插式(SIP)或双列直插式(DIP)封装。这类继电器特别适用于需要高可靠性和低维护成本的应用场合。它们主要用于开关电路中的信号传输和控制。
    主要功能
    - 干簧管技术提供极高的可靠性
    - 支持多种接触形式,如单开(NO)、单闭(NC)和转换(CO)
    - 可选择安装抑制二极管以减少反向电压的影响
    应用领域
    广泛应用于电信设备、测量仪器、自动化测试设备、安全系统及医疗设备等领域。

    技术参数


    | 参数 | 值 |

    | 接触额定电压 | 20VDC (1 form A, 1 form B, 2 form A); 10VDC (1 form C) |
    | 最大切换电压 | 100VDC (1 form A, 1 form B, 2 form A); 28VDC (1 form C) |
    | 额定电流 | 500mA (20VDC for 1 form A, 1 form B, 2 form A); 500mA (10VDC for 1 form C) |
    | 初始接触电阻 | ≤ 200mΩ |
    | 操作频率 | 100Hz |
    | 操作时间 | 1.5/0.5ms (1 form A, 1 form B); 1.5/3.0ms (1 form C) |
    | 热阻 | 100ºC/W |
    | 绝缘强度 | 250VDC (1 form A, 1 form B); 175VDC (1 form C) |
    | 环境温度范围 | -35ºC to +85ºC |
    | 封装类型 | DIP (JWD) / SIP (JWS) |

    产品特点和优势


    - 干簧管技术:结合了干簧管高可靠性和低维护的优点,确保长期稳定运行。
    - 多样化的接触形式:提供多种形式的接触,满足不同应用场景的需求。
    - 成本效益:相比传统电磁继电器,这些继电器提供了更好的性价比。
    - 耐久性强:机械寿命高达1亿次操作,电气寿命也相当可观。
    - 广泛的环境适应性:能够在广泛的温度范围内正常工作,具有良好的振动和冲击防护能力。

    应用案例和使用建议


    应用案例
    - 自动化测试设备:JWD/JWS系列继电器用于在测试过程中进行信号的切换和控制,确保测试过程的精确性和可靠性。
    - 医疗设备:在复杂的医疗环境中,这些继电器可提供高度可靠的信号传输,保障患者的安全。

    使用建议
    - 在设计PCB时,考虑为继电器提供足够的空间,以防止相邻继电器间的磁场干扰。
    - 确保正确的电源电压和极性连接,避免错误的电压导致继电器损坏。
    - 对于高可靠性要求的应用,建议使用抑制二极管来保护电路。

    兼容性和支持


    - 兼容性:该系列产品可与标准PCB端子兼容,适合各种类型的印刷电路板。
    - 支持:TE Connectivity提供全面的技术支持,包括应用指南、常见问题解答等,确保用户能够正确使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器响应迟缓 | 检查电源电压是否符合要求,确认是否有其他电气干扰源。 |
    | 接触不良 | 清洁触点并重新连接;必要时更换继电器。 |
    | 温度过高 | 检查安装位置是否合适,确保通风良好;确认负载是否超过额定值。 |

    总结和推荐


    JWD/JWS系列继电器凭借其高可靠性、多样化接触形式和出色的环境适应性,在多个行业中得到了广泛应用。这些产品在电信、测量和控制、自动化测试设备等领域表现出色。对于寻求高性能、高可靠性的继电器解决方案的用户,JWD/JWS系列是一个非常值得推荐的选择。建议用户在使用过程中仔细遵循技术手册中的指导,以确保最佳性能和使用寿命。

JWD-171-20参数

参数
承载电流 -
最大进位电流 -
触点电容 -
开关配置 -
最大交流触点电压 -
功率额定值 -
开关电流 -
电压额定值 -
长*宽*高 19.56mm(长度)*8.22mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 停产
包装方式 管装

JWD-171-20厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
