5-51864-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 环形端子
供应商型号: JY-5-51864-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 5-51864-1

5-51864-1概述


    产品简介


    基本介绍

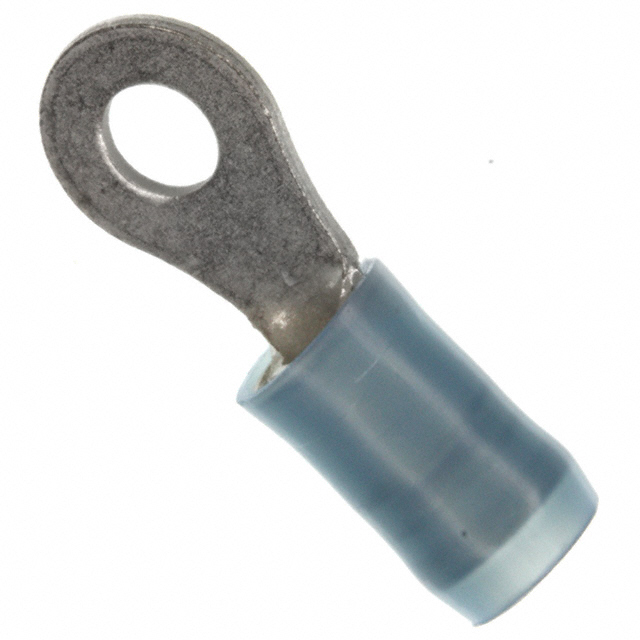

    5-51864-1 是一种封闭环舌型接线端子,适用于 16 至 14 AWG 导线(约 1.31 至 1.63 毫米直径),并带有 #10 尺寸的螺柱。它采用全封闭式筒身设计,直型结构,镀锡表面处理,部分绝缘。该端子属于 TE Connectivity(泰科电子)的 PIDG 系列,广泛应用于工业控制、汽车电子和通信系统等领域。

    技术参数


    主要技术规格
    - 产品类型: 封闭环舌型接线端子
    - 导线规格: 16 – 14 AWG (约 1.31 – 1.63 毫米)
    - 螺柱尺寸: #10
    - 螺柱直径: 5 毫米 (约 0.197 英寸)
    - 导体面积: 2050 – 5180 CMA
    - 舌片厚度: 0.79 毫米 (约 0.031 英寸)
    - 端子长度: 21.44 毫米 (约 0.844 英寸)
    - 兼容绝缘直径范围: 2.67 – 3.81 毫米 (约 0.105 – 0.15 英寸)
    - 最大绝缘直径: 3.81 毫米 (约 0.15 英寸)
    - 电压等级: 300 伏特
    - 温度范围: -40°C 到 105°C (–40°F 到 221°F)
    - 重量: 0.939 克
    - 绝缘套颜色: 蓝色
    - 绝缘带颜色: 蓝色

    产品特点和优势


    - 封闭式筒身: 可以提供更高的机械强度和电气性能。
    - 直型结构: 简化安装过程,提高可靠性。
    - 镀锡表面处理: 增强抗氧化能力,提高导电性能。
    - 部分绝缘设计: 在满足绝缘要求的同时减少材料成本。
    - 广泛兼容性: 适用于多种导线规格和尺寸的螺柱,满足多样化需求。

    应用案例和使用建议


    应用案例
    该接线端子适用于工业自动化设备、汽车电子系统、电信基础设施等场景。例如,在工业控制系统中,用于连接传感器和执行器;在汽车电子系统中,用于连接电路板和电源线。
    使用建议
    - 选择合适的导线: 确保导线规格符合 16 – 14 AWG 的要求。
    - 注意安装方向: 直型结构使得安装更加方便,但仍需确保螺柱正确安装在接线端子上。
    - 检查绝缘层: 安装前应确认绝缘层厚度符合规定范围。
    - 定期检查维护: 定期检查端子的紧固程度和绝缘状态,确保长期可靠运行。

    兼容性和支持


    - 兼容性: 该接线端子兼容 #10 尺寸的螺柱,可广泛应用于各种标准连接场景。
    - 支持和服务: 泰科电子提供全面的技术支持和售后服务。如需帮助,请联系 +1 800 522 6752。

    常见问题与解决方案


    1. 问题: 端子安装后接触不良。
    - 解决方案: 确保导线完全插入并紧固,检查是否有足够的舌片厚度和适当的绝缘层。
    2. 问题: 端子过热。
    - 解决方案: 检查导线规格是否符合要求,确保导线电流不超过端子额定值。
    3. 问题: 绝缘损坏。
    - 解决方案: 检查安装过程中是否有损坏绝缘层的情况,避免强行弯曲端子。

    总结和推荐


    综上所述,5-51864-1 封闭环舌型接线端子凭借其卓越的电气性能、可靠的机械强度和广泛的应用范围,在工业控制、汽车电子和通信系统等场景中具有明显优势。结合泰科电子提供的全方位技术支持和售后服务,该产品值得高度推荐。无论是对于新项目还是现有系统的升级,都是理想的选择。

5-51864-1参数

参数
长*宽*高 21.44mm*7.92mm*790μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
