53119-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: PIDG Rectangular Tongue Terminal 6AWG Copper Blue 43.18mm Tin Loose
供应商型号: N-53119-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 53119-1

53119-1概述


    产品简介

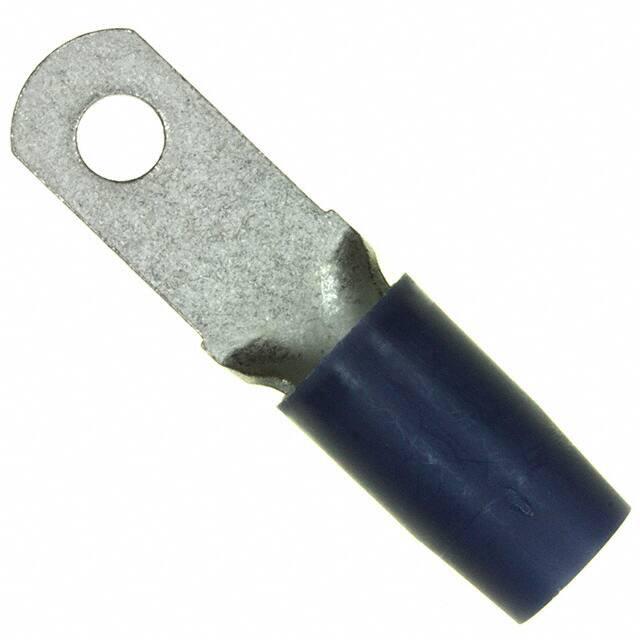

    本产品为矩形舌型端子(Rectangular Tongue Terminal),适用于6 AWG电线。产品具有#10螺丝孔,带部分绝缘设计。此类端子主要用于接线连接,广泛应用于汽车、工业自动化及电力系统等领域。由于其高可靠性和稳定的电气性能,矩形舌型端子是各种电子设备中不可或缺的组件之一。

    技术参数


    - 螺丝尺寸: #10
    - 导线截面积范围: 20800 - 33100 CMA
    - 舌厚: 1.14 mm [.045 in]
    - 产品长度: 43.18 mm [1.7 in]
    - 兼容绝缘直径(最大): 7.98 mm [.314 in]
    - 操作温度范围: 105 °C [221 °F]
    - 螺钉直径: 4.82 mm [.19 in]

    产品特点和优势


    1. 兼容性强: 该矩形舌型端子能够与铜质电线及锡镀层电线完美匹配,适用范围广泛。
    2. 可靠性高: 产品采用封闭式设计和直角配置,提高了整体的稳定性与可靠性。
    3. 部分绝缘设计: 可以在部分绝缘材料上使用,提供额外的安全保障。
    4. 优异的电气性能: 锡镀层接触件提供良好的电导性能,确保长时间使用中的稳定表现。

    应用案例和使用建议


    应用案例
    该矩形舌型端子经常用于汽车引擎盖下的高压线路、工业控制系统中的接线板以及电力系统中的配电柜等场合。例如,在电动汽车的电池管理系统中,这类端子可以确保高效且安全的电连接。
    使用建议
    - 在安装时,确保电线截面积符合规定范围,以保证端子的稳定连接。
    - 尽量避免高温环境下长时间使用,以免影响端子的机械性能。
    - 定期检查端子的接触状态,如有松动应及时紧固。

    兼容性和支持


    - 兼容性: 此矩形舌型端子与铜制电线及锡镀层电线兼容。它适用于各种标准的接线需求。
    - 支持: 若需技术支持,可拨打+1 800 522 6752,将获得专业人员的帮助。

    常见问题与解决方案


    - 问题1: 端子在使用过程中出现松动现象。
    - 解决方案: 检查电线的截面积是否符合要求,同时确保螺钉已完全拧紧。
    - 问题2: 端子表面出现氧化。
    - 解决方案: 清洁端子表面,去除氧化层,并重新镀锡处理。
    - 问题3: 端子无法顺利插入。
    - 解决方案: 确保端子与电线之间的绝缘层未损坏,且电线截面积适合。

    总结和推荐


    总体而言,该矩形舌型端子具备可靠的电气性能和耐用的机械结构。适用于多种复杂的应用环境,特别是在需要高稳定性的接线连接场合。建议在进行相关项目的电线连接时优先选择该产品。

53119-1参数

参数
长*宽*高 43.18mm*10.11mm*1.14mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

53119-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

53119-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 53119-1 53119-1数据手册

53119-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
