首页  >  产品百科  >  JWS-117-3

JWS-117-3

产品分类: 磁簧开关
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: JWS-117-3
供应商: Master
标准整包数: 5

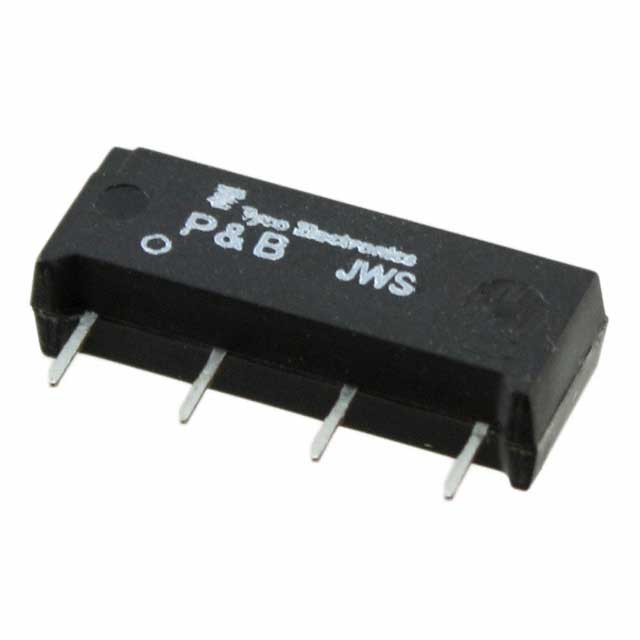

TE CONNECTIVITY 磁簧开关 JWS-117-3

JWS-117-3概述

    电子元器件产品技术手册
    本文档提供了一个全面的技术手册概述,针对TE Connectivity Ltd.公司的JWD和JWS系列信号继电器(reed relays)。以下是这些产品的详细介绍、技术参数、特点、应用案例及建议,以及与其它电子元器件的兼容性情况。

    1. 产品简介


    产品类型:
    JWD和JWS系列为干簧管继电器,分别具有双列直插式(Dual In-line Package,DIP)和单列直插式(Single In-line Package,SIP)配置。这两种配置均采用环氧模制外壳,确保了良好的电气特性和机械耐久性。
    主要功能:
    - JWD和JWS系列信号继电器具有低功耗、高可靠性的特点。
    - 支持多种形式的接触配置(如1形式A、B、C等)以满足不同的电路需求。
    应用领域:
    这些继电器适用于广泛的应用场景,包括电信、测量控制、自动化测试设备、安全系统和医疗设备等领域。

    2. 技术参数


    接触数据:
    - 接触安排:1形式A(NO)、1形式B(NC)、1形式C(CO)。
    - 额定电压:不同形式接触的额定电压范围有所不同,例如1形式A、1形式B和2形式A为20VDC,500mA;1形式C(CO)为10VDC,500mA和10VDC,10mA。
    - 最大切换电压:1形式A、1形式B和2形式A为100VDC;1形式C(CO)为28VDC。
    - 额定电流:各形式接触的额定电流均为500mA,具体电压取决于接触形式。
    线圈数据:
    - 线圈电压范围:5至24VDC。
    - 最小/最大激励时间:连续。
    - 线圈最高温度:105ºC。
    - 热阻抗:约100ºC/W。
    - 绝缘系统:符合UL Class A标准。
    绝缘数据:
    - 初始介电强度:1形式A和1形式B之间为250VDC;1形式C为175VDC。
    - 相邻触点间介电强度:1形式A(NO)仅限于JWD系列为500VDC。
    - 初始绝缘电阻:绝缘组件之间的初始绝缘电阻为1010Ω,测得电压为100VDC。
    其他数据:
    - 材料合规性:符合欧盟RoHS/ELV、中国RoHS、REACH和无卤素要求。
    - 环境温度:工作温度范围为-35ºC到+85ºC。
    - 环境防护等级:符合IEC 61810 RTIII - 洗紧型。
    - 振动与冲击:具备20g(10至2000 Hz)和50g(半正弦脉冲)的抗振动和冲击能力。
    - 终端类型:适合PCB安装(通孔)。
    - 重量:约2.3克(0.08盎司)。
    - 焊接热稳定性:符合IEC 60068-2-20标准,波峰焊最高温度260°C,持续时间10秒。
    - 清洗能力:支持超声波清洗。
    - 封装:按单元包装,每盒50个;按捆包装,每盒250个;按箱包装,每箱500个。

    3. 产品特点和优势


    - 成本效益:提供低成本的干簧管可靠性解决方案。
    - 可靠性:适用于多种接触配置,保证电气连接的可靠性。
    - 多功能性:不同形式的接触安排使其适应于各种电路设计。
    - 适应性强:能够在广泛的温度范围内正常工作,同时具备抗振动和抗冲击的能力。

    4. 应用案例和使用建议


    这些信号继电器非常适合应用于电信设备、医疗设备、自动化测试设备等领域。例如,在电信设备中,这些继电器可用于控制和监测线路状态;在医疗设备中,它们用于安全系统和检测设备。
    使用建议:
    - 在高温环境中使用时,应注意线圈的最大工作温度,以防止过热损坏。
    - 在振动或冲击环境下使用时,应考虑安装缓冲或加固措施,以提高产品的可靠性。

    5. 兼容性和支持


    - 兼容性:JWD和JWS系列信号继电器与其他电子元器件具有良好的兼容性,能够方便地集成到现有系统中。
    - 支持:TE Connectivity提供了详细的技术文档和支持服务,包括产品规范、使用指南和故障排除资源。

    6. 常见问题与解决方案


    常见问题:
    - 电源供应不稳定。
    - 连接不当导致信号丢失。
    - 继电器长时间运行后出现接触不良。
    解决方案:
    - 确保稳定的电源供应。
    - 正确安装和连接继电器。
    - 定期检查和维护继电器,以避免长期使用导致的接触问题。

    7. 总结和推荐


    总结:
    JWD和JWS系列信号继电器以其低成本、高可靠性和多样化的应用方式,在多个领域中得到了广泛应用。这些继电器提供了出色的电气性能和机械耐久性,使其成为众多工业应用的理想选择。
    推荐:
    鉴于其广泛的应用范围和优异的性能,我们强烈推荐这些继电器用于需要高可靠性和低成本解决方案的应用场合。无论是电信、医疗还是自动化测试设备,这些继电器都是一个值得信赖的选择。

JWS-117-3参数

参数
最大进位电流 -
触点电容 -
开关配置 -
最大交流触点电压 -
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
长*宽*高 20.32mm(长度)*7.8mm(高度)
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

JWS-117-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JWS-117-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 磁簧开关 TE CONNECTIVITY JWS-117-3 JWS-117-3数据手册

JWS-117-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 13.3416 ¥ 110.9299
500+ $ 12.8394 ¥ 105.1415
1000+ $ 12.7761 ¥ 104.6231
1600+ $ 12.7233 ¥ 104.1912
3200+ $ 12.6495 ¥ 103.5864
4800+ $ 12.5862 ¥ 103.068
6400+ $ 12.5862 ¥ 103.068
库存: 3100
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 554.64
