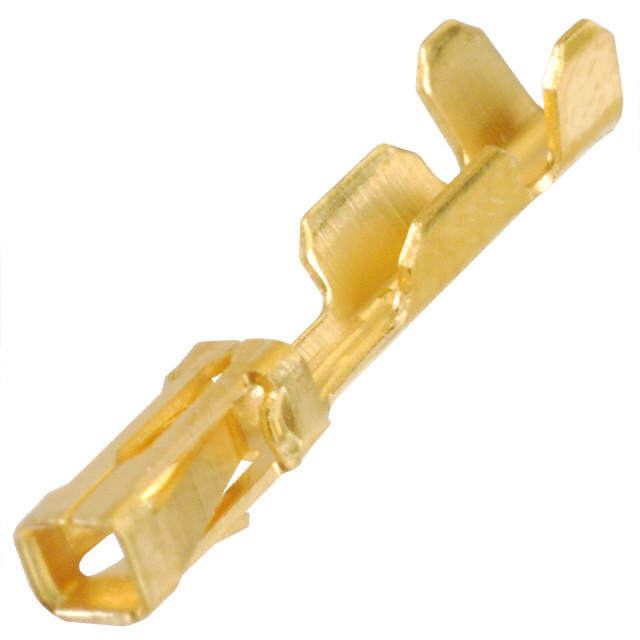

87667-2

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Connector Headers and PCB Receptacles 压接 760nm 金 22-26 AWG 压入式
供应商型号: JY-87667-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 87667-2

87667-2概述

    电子元器件产品技术手册

    产品简介


    本产品为87667-2 带状接触件(Socket Contact),是一种适用于带状连接器系统的电子元器件。它具有高可靠性和稳定性的特点,广泛应用于电源传输和信号传递领域。该接触件采用镀金工艺处理,确保了在高压环境下的稳定表现。

    技术参数


    - 产品型号: 87667-2
    - 制造商: TE Connectivity
    - 产品系列: AMPMODU IV/V
    - 操作电压: 250 VAC
    - 适用导线规格: 26 – 22 AWG
    - 导线横截面积: 0.12 – 0.4 mm²
    - 压接尺寸: 236.823 – 789.41 CMA
    - 接触类型: 插座(Socket)
    - 接触基材: 硼铜(Beryllium Copper)
    - 最大接触电流: 3 A
    - 绝缘电阻: ≥5000 MΩ
    - 耐压强度: 750 VDC
    - 工作温度范围: -65 – 105°C

    产品特点和优势


    - 材质优越: 采用硼铜作为接触基材,保证了高强度和优良的导电性能。
    - 镀金工艺: 接触面和压接区域均采用镀金工艺,增强了长期使用的可靠性和稳定性。
    - 宽广的工作电压: 最大可承受250 VAC的操作电压,满足大多数工业应用场景的需求。
    - 多种导线规格适用: 支持26 – 22 AWG的导线规格,适用于多种类型的导线。
    - 机械性能优良: 具有优良的抗拉伸和抗疲劳性能,确保长时间使用中的稳定表现。

    应用案例和使用建议


    - 应用场景: 广泛应用于各种电子设备中,如工业自动化控制系统、通信设备、汽车电子等领域。
    - 使用建议:
    - 正确选择导线规格: 根据具体的应用需求,选择合适的导线规格和横截面积,以保证最佳的性能。
    - 安装注意事项: 在安装过程中需确保正确的压接和装配方法,以保证良好的电气接触。
    - 维护保养: 定期检查接触件的接触情况和导线状态,及时更换磨损或损坏的部件。

    兼容性和支持


    - 兼容性: 该接触件适用于AMP MODU IV/V系列的连接器,可与多种连接器配件配合使用。
    - 技术支持: 用户在使用过程中遇到任何问题,均可拨打技术支持热线+1 800 522 6752获取帮助。

    常见问题与解决方案


    - 问题1: 导线接触不良。
    - 解决方案: 检查导线压接是否牢固,确保接触良好。
    - 问题2: 绝缘电阻低。
    - 解决方案: 更换损坏或老化的接触件,重新进行压接操作。
    - 问题3: 接触件生锈。
    - 解决方案: 使用适当的清洁剂和工具进行清洁,并涂抹防锈剂。

    总结和推荐


    综上所述,87667-2带状接触件是一款高性能的电子元器件,具备优良的电气特性和可靠性。它适用于广泛的工业和商业应用场合,能够提供稳定的电力传输和信号传递。鉴于其优异的性能和广泛的应用领域,我们强烈推荐该产品给需要高品质连接器组件的用户。
    通过合理的选型和正确的使用方法,用户可以充分发挥其潜力,实现高效、可靠的系统运行。无论是对于专业技术人员还是普通用户,87667-2带状接触件都是一个值得信赖的选择。

87667-2参数

参数
触头镀层
触头端接 压接
触头镀层厚度 760nm
类型 Connector Headers and PCB Receptacles
线规 22-26 AWG
安装方式 压入式
零件状态 在售
包装方式 散装,袋装

87667-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

87667-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 87667-2 87667-2数据手册

87667-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
