53120-1

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity U型接线端子 裸端子, 531系列, M3.5螺栓, 6.35mm宽, 最小线规0.26mm², 最大线规1.65mm²
供应商型号: 53120-1
供应商: 国内现货
标准整包数: 1

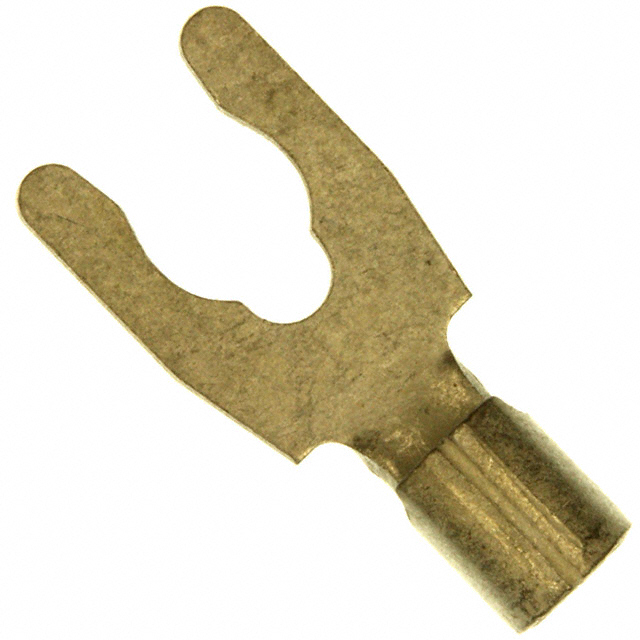

TE CONNECTIVITY 端子 - 铲形端子 53120-1

53120-1概述


    产品简介


    53120-1 弹簧叉型端子是一种专为电线连接设计的高可靠性端子。它适用于直径为22至16 AWG的电线,并且其支撑螺钉尺寸为#6或M3.5。这款端子采用闭合式尾部设计,直角导向,并镀以锡材料,属于无绝缘类型的端子。本产品广泛应用于汽车、工业控制、家电等领域,能够确保安全可靠的电气连接。

    技术参数


    - 适用导线范围: 22 – 16 AWG(509 – 3260 CMA)
    - 支撑螺钉尺寸: #6 / M3.5
    - 支撑螺钉直径: 3.51 mm [.138 in]
    - 接线片类型: 弹簧叉型端子
    - 端子结构: 闭合式尾部
    - 端子方向: 直角
    - 电镀材料: 锡
    - 接触厚度: 0.79 mm [.031 in]
    - 端子长度: 14.63 mm [.576 in]
    - 尾部内径: 3.58 mm [.141 in]
    - 工作温度范围: 105 °C [221 °F]

    产品特点和优势


    这款53120-1弹簧叉型端子具备多种独特功能,如优异的机械强度、高可靠性及较长的使用寿命。它能够在高温环境下保持稳定的性能表现,同时确保安全可靠且易于安装的电气连接。由于采用了锡镀层和弹簧设计,它不仅提高了导电性能,还增强了防震能力,适合于恶劣的工作环境。

    应用案例和使用建议


    这款端子在各种复杂的应用环境中表现出色,特别是在汽车和工业自动化系统中。对于需要频繁插拔或在振动环境中工作的应用,这款端子可以提供可靠的电气连接。建议在安装时确保支撑螺钉紧固得当,避免松动或脱落。

    兼容性和支持


    53120-1弹簧叉型端子可与其他标准电线一起使用,尤其适合与铜质基材和镀锡电线配合。制造商提供了详细的使用说明和支持服务,可通过拨打+1 800 522 6752获得帮助。此外,该产品符合欧盟RoHS、ELV及REACH等相关环保法规,确保了绿色生产和环境保护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 端子容易松动 | 检查并重新紧固支撑螺钉 |
    | 端子出现腐蚀 | 清洁端子表面,并涂抹适当的防腐剂 |
    | 连接不可靠 | 检查导线尺寸是否符合要求,确保正确安装 |

    总结和推荐


    53120-1弹簧叉型端子以其卓越的电气性能、坚固耐用的设计和广泛的适用性,成为了一款非常值得推荐的产品。无论是对于汽车制造还是工业控制系统,它都是一份可靠的选择。我们强烈推荐此款端子给需要稳定电气连接的客户。对于任何相关疑问,您可以通过客服热线+1 800 522 6752获得进一步的支持。

53120-1参数

参数
长*宽*高 14.63mm(长度)*6.35mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

53120-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

53120-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 53120-1 53120-1数据手册

53120-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
