53942-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 环形端子
供应商型号: 6527826
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 53942-1

53942-1概述


    产品简介

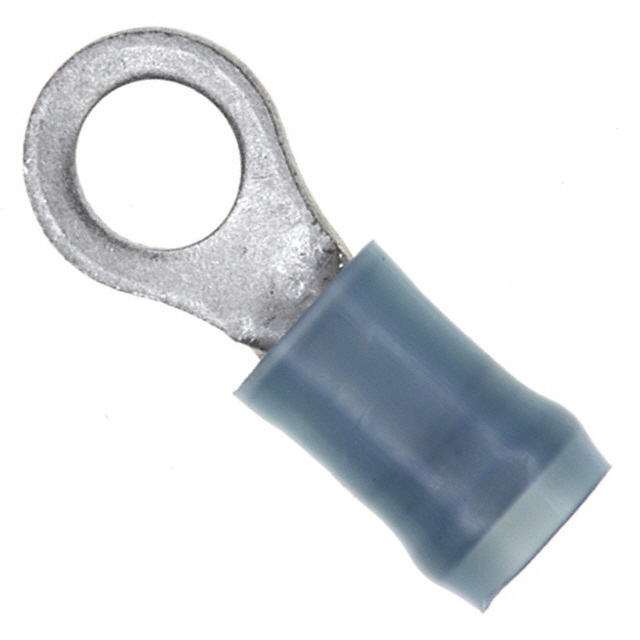

    53942-1型闭式环形舌型端子
    该产品属于PIDG环形舌型端子系列,适用于连接导线与接线柱(Stud)。这种类型的端子具有显著的可靠性和耐用性,广泛应用于工业设备、汽车制造和家庭电器等领域。

    技术参数


    - 产品类型:闭式环形舌型端子
    - 接线柱尺寸:#10
    - 导线尺寸:2050 – 5180 CMA
    - 环形舌型终端:闭式
    - 端子方向:直式
    - 端子镀层材料:锡
    - 密封性:非密封
    - 绝缘支持类型:有绝缘支持
    - 电线绝缘类型:部分绝缘
    - 孔数:1个
    - 电压等级:300 V
    - 连接方式:焊接
    - 产品长度:20.65 mm(0.813 in)
    - 最大兼容绝缘直径:4.32 mm(0.17 in)
    - 兼容绝缘直径范围:2.92 – 4.31 mm(0.115 – 0.17 in)
    - 操作温度范围:105 °C(221 °F)

    产品特点和优势


    1. 高可靠性:采用高质量的锡镀层,确保长期使用不氧化。
    2. 易于安装:设计简单,便于快速安装。
    3. 耐用性强:适用于各种恶劣的工作环境。
    4. 部分绝缘设计:保护接线端不受外界干扰。
    5. 机械强度高:能够承受较大的拉力和振动。

    应用案例和使用建议


    应用案例
    这种闭式环形舌型端子常用于连接导线与接线柱,如在汽车电路中将导线连接到电池或其他电源设备上。在工业环境中,它们也被广泛用于各种机械设备的连接。
    使用建议
    1. 正确选择导线:根据技术手册提供的导线尺寸范围(2050 – 5180 CMA)选择合适的导线。
    2. 注意绝缘保护:安装时确保绝缘层部分得到良好保护,以防止短路和其他电气故障。
    3. 使用合适的工具:使用专门的手动或电动工具进行压接,以保证压接质量。
    4. 检查操作温度:确保工作环境温度不超过105 °C(221 °F),避免过热损坏。

    兼容性和支持


    该产品可以与铜基材的导线和镀锡导线配合使用。制造商提供了详细的技术支持和服务,如需要帮助可拨打 +1 800 522 6752 获取支持。同时,该产品符合多种国际标准,如EU RoHS、REACH等。

    常见问题与解决方案


    1. 问:产品无法牢固地固定在接线柱上?
    - 答:请确认压接工具是否正确,压接力度是否适中,必要时重新压接。
    2. 问:产品出现腐蚀现象?
    - 答:检查是否存在不良环境因素,如湿度或化学物质的影响。若确有问题,更换新的端子,并确保安装位置干燥清洁。
    3. 问:如何检查产品是否满足环境标准?
    - 答:查阅产品合规文档或访问TE网站的产品页面查看详细的合规信息。

    总结和推荐


    该产品以其可靠的性能和广泛的适用性,在多个行业中表现出色。它不仅满足了高标准的电气要求,而且具备出色的耐用性和易用性。因此,我们强烈推荐此款产品给那些寻求高性能和可靠性的应用场合。如果您需要更多技术支持或进一步咨询,请联系制造商。

53942-1参数

参数
长*宽*高 20.65mm*7.92mm*790μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

53942-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

53942-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 53942-1 53942-1数据手册

53942-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
