JJDVDUJ305NONMRQTR

产品分类: 限位开关
厂牌: TE CONNECTIVITY
产品描述: Off-Mom SPST-NO 0.4N 50000Cycles 50000Cycles 10mA(DC) 贴片安装,黏合安装
供应商型号: 506-JJDVDUJ305NONMRQ
供应商: Mouser
标准整包数: 1

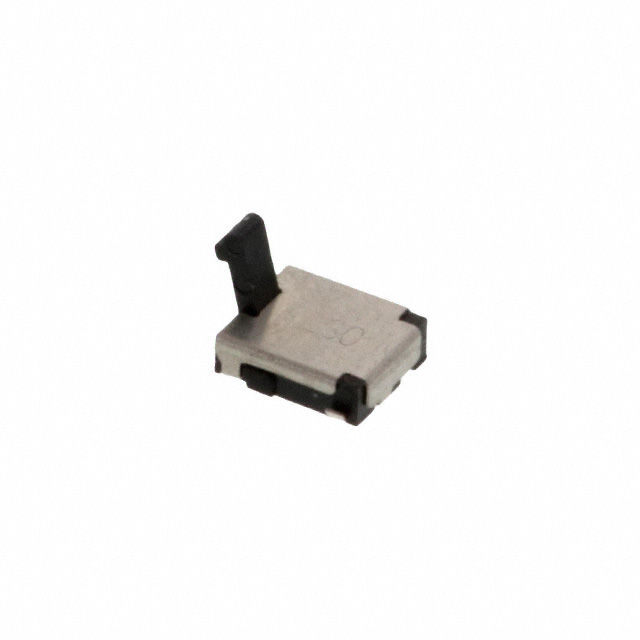

TE CONNECTIVITY 限位开关 JJDVDUJ305NONMRQTR

JJDVDUJ305NONMRQTR概述


    产品简介




    TE Connectivity推出的JJ系列检测开关是一款适用于多种应用的电子元器件。该系列产品包括水平或垂直操作选项,以及弯角式(Gull-winged)、J型引脚式和通孔安装等多种形式。其用途广泛,从汽车到电信行业都能找到适合的应用。其中JJD型号是系列中的一款,尺寸为4.2x3.6毫米,具有紧凑设计、锐利检测触感等特点,适用于消费电子产品、安全控制设备及热能调节器等领域。


    技术参数




    - 接触额定值:100微安(μA),最小电压3V;1毫安(mA),最大电压5V。
    - 接触电阻:最大5Ω。
    - 绝缘电阻:最小100MΩ(100V直流)。
    - 介电强度:100V交流电/1分钟。
    - 操作力:最大35克力(gF)。
    - 行程:2.50毫米。
    - 操作寿命:50,000次循环。
    - 操作温度范围:-10°C至60°C。
    - 存储温度范围:-20°C至70°C。


    产品特点和优势




    - 紧凑设计:小巧的体积使其可以轻松集成到空间有限的设计中。
    - 锐利检测触感:提供精确的操作反馈,提高用户体验。
    - 环保材料:符合RoHS标准,无卤素和铅。
    - 高可靠性:经过严格测试,保证长期稳定运行。


    应用案例和使用建议




    应用案例

    JJD系列检测开关广泛应用于消费电子、安全控制设备及热能调节器等领域。例如,在汽车仪表板上作为位置传感器,或者在冰箱门上作为开闭检测开关。

    使用建议

    1. 安装注意事项:确保开关表面无多余焊料,避免直接清洗。
    2. 焊接条件:建议采用245±3°C的焊接温度,保持焊接时间不超过3秒。
    3. 储存条件:存放在原包装中,并确保存储环境干燥密闭,防止腐蚀性气体和直射阳光。


    兼容性和支持




    JJD系列检测开关与其他标准电路设计兼容。TE Connectivity提供全面的技术支持和售后服务,包括电话咨询、在线聊天及邮件支持。具体联系方式请访问TE Connectivity官方网站。


    常见问题与解决方案




    1. 问题:如何正确存储开关?
    - 解决方案:开关应存放在原包装内,并放置在干燥、密封且无腐蚀性气体的环境中。

    2. 问题:如何判断开关是否损坏?
    - 解决方案:可通过测量接触电阻和绝缘电阻来检测,具体数值需参考技术手册中的标准。

    3. 问题:焊接时应注意哪些事项?
    - 解决方案:控制焊接温度不超过260°C,并尽量缩短焊接时间以避免损坏开关。


    总结和推荐




    综上所述,JJD系列检测开关凭借其紧凑设计、优异的检测触感及高可靠性,在多个领域表现出色。尽管其价格稍高于同类产品,但考虑到其卓越的性能和稳定性,仍值得推荐。对于需要高精度检测的电子设备来说,这款开关无疑是一个理想的选择。

JJDVDUJ305NONMRQTR参数

参数
操作力 0.4N
开关功能 Off-Mom
开关配置 SPST-NO
执行器角度 -
电流额定值 10mA(DC)
电气寿命 50000Cycles
机械寿命 50000Cycles
最小行程 -
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

JJDVDUJ305NONMRQTR厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JJDVDUJ305NONMRQTR数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 限位开关 TE CONNECTIVITY JJDVDUJ305NONMRQTR JJDVDUJ305NONMRQTR数据手册

JJDVDUJ305NONMRQTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0005 ¥ 8.4542
10+ $ 0.8671 ¥ 7.327
100+ $ 0.671 ¥ 5.67
500+ $ 0.6178 ¥ 5.2201
1000+ $ 0.5119 ¥ 4.3257
2500+ $ 0.486 ¥ 4.1067
10000+ $ 0.419 ¥ 3.5401
库存: 3975
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.45
直接购买
加入购物车
