3-1462039-8

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 信号继电器, Axicom IM, 线圈电压12V 直流, 双刀双掷, 表面贴装
供应商型号: U-3-1462039-8
供应商: 云汉优选
标准整包数: 1000

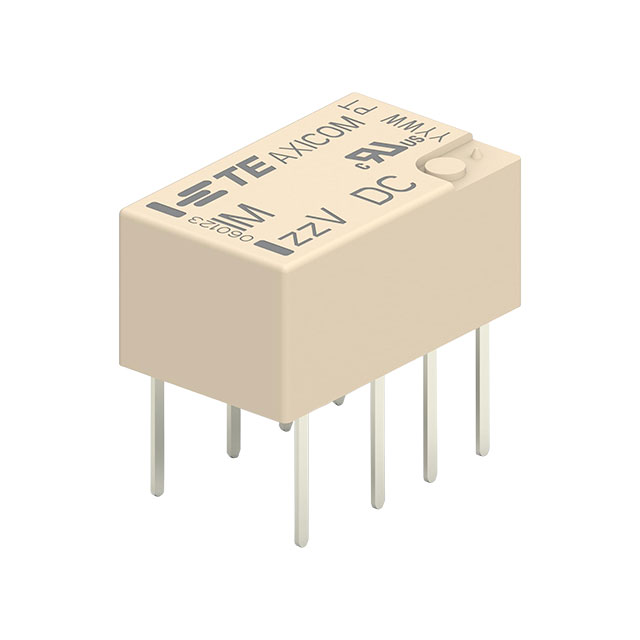

TE CONNECTIVITY 信号继电器 3-1462039-8

3-1462039-8概述


    产品简介


    AXICOM IM信号继电器是TE Connectivity(TE)最小型电磁继电器系列的一部分,提供广泛而深入的变化类型,适用于多种应用场景。这些继电器配备了双切换接触点,可在单稳态或双稳态版本之间选择,并具有多种线圈解决方案、性能类型和引脚布局。

    技术参数


    - 外形尺寸:10x6 mm,低轮廓为5.65 mm,最小板面积为60mm²。
    - 切换电流:2/5 A,切换功率:60 W/62.5 VA,切换电压:220 VDC/250 VAC。
    - 线圈功耗:标准型号140 mW,高灵敏度型号100 mW,超敏感型号50 mW,双稳态型号100 mW。
    - 绝缘性能:最高达到2500 Vrms的开路触点间绝缘和线圈与触点间的绝缘。
    - 机械冲击:最高可达50g的功能冲击。

    产品特点和优势


    - 体积小:10x6 mm的紧凑设计,适合空间有限的应用。
    - 高可靠性:最大切换电流为5A,最大切换电压为250 VAC,能够处理较大功率负载。
    - 低功耗:高灵敏度和超敏感型号提供更低的线圈功耗。
    - 抗冲击能力强:能够在高达50g的冲击下正常工作。
    - 绝缘性能优异:具有强大的电绝缘能力,可防止过电压损坏。

    应用案例和使用建议


    AXICOM IM信号继电器被广泛应用于电信、接入和传输设备、光纤网络终端、调制解调器、办公和商务设备、消费电子产品、测量测试设备、工业控制、医疗设备和HVAC系统等领域。对于具体的应用场景,建议用户根据自身需求选择合适的电压和电流规格。此外,对于某些需要更高功率或特殊要求的应用,可以考虑使用高电流或高接触稳定性型号。

    兼容性和支持


    AXICOM IM信号继电器具有良好的兼容性,可与其他标准组件配合使用。TE公司提供了详尽的技术支持,包括安装指南、使用手册和技术咨询服务。用户可以通过TE官网获取更多详细信息和支持服务。

    常见问题与解决方案


    1. 问题:切换电流不够稳定?
    解决方法:确保继电器安装正确,线圈供电电压符合要求。如需更高稳定性,建议选用高接触稳定性型号。

    2. 问题:机械冲击后性能不稳定?
    解决方法:检查继电器是否受到过度冲击。运输过程中注意防护,确保继电器在使用前处于复位状态。
    3. 问题:接触电阻偏高?
    解决方法:重新焊接接点或更换新继电器。对于高电流应用,建议选择镀钯钌+金涂层的接触材料以提高导电性能。

    总结和推荐


    AXICOM IM信号继电器凭借其紧凑的设计、高可靠性、低功耗和优良的绝缘性能,在多个领域表现出色。无论是电信行业还是消费电子领域,它都能提供卓越的性能表现。因此,强烈推荐这款继电器用于各种需要高可靠性和高性能的应用场合。如果您对产品有任何疑问,建议联系TE的销售团队或技术支持部门获取更多帮助。

3-1462039-8参数

参数
线圈电流 11.7mA
触头外形 DPDT(2 Form C)
线圈电阻 1.03KΩ
交流开关电压 250V
最大开关电流 5A
交流线圈电压 -
直流开关电压 220V
直流线圈电压 12V
释放时间 3ms
运行时间 3ms
插入损耗 -
负载电流额定值 -
绝缘 -
长*宽*高 10mm*6mm*6mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

3-1462039-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1462039-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY 3-1462039-8 3-1462039-8数据手册
