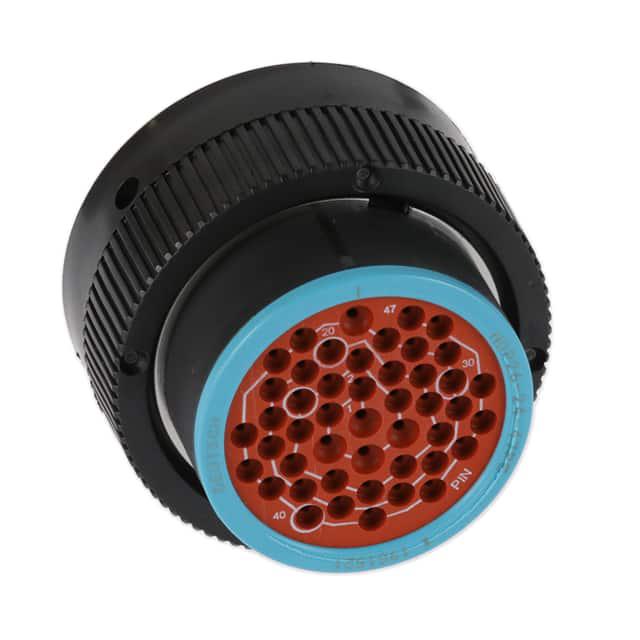

HDP26-24-47PE

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HDP20 护套是圆形热塑性连接器,提供 2-47 多种位数排列选择。HDP20 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。
供应商型号: U-HDP26-24-47PE
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 HDP26-24-47PE

HDP26-24-47PE概述

    TE Connectivity HDP20 系列连接器系统

    1. 产品简介


    TE Connectivity(TE)的HDP20系列是一款重型等级的密封式复合壳体多针连接器。该系列产品在化学环境中具有良好的耐受性,适合应用于各种恶劣环境下,如工业自动化、国防、航空航天和电信等领域。HDP20系列的主要特征包括快速插拔的卡口式耦合机构、单孔板后安装设计、硅胶密封和后插入/后移除接触系统。

    2. 技术参数


    - 型号规格: HDP20系列提供两种尺寸:18和24
    - 整体长度:
    - 尺寸18: 长度A = 1.521 mm [38.63 in]; 直径B = 1.700 mm [43.17 in]; 长度C = 1.648 mm [41.86 in]; 直径D = 1.750 mm [44.45 in]
    - 尺寸24: 长度A = 1.521 mm [38.63 in]; 直径B = 1.950 mm [49.53 in]; 长度C = 1.648 mm [41.86 in]; 直径D = 2.000 mm [50.80 in]
    - 电气特性:
    - 接触面积: 包括标准N型密封、T型密封、E型密封及修改型E型密封
    - 适用导线规格: 从14-22 AWG [2.5-0.35mm²]到4-20 AWG [25.0-21.0mm²]
    - 工作温度范围: -55°C 到 +125°C [-67°F 到 +257°F]
    - 环境要求: 防水防尘,可在极端环境条件下使用

    3. 产品特点和优势


    HDP20系列的显著优势在于其快速插拔设计,这使得它在需要频繁连接和断开的应用场景中表现出色。同时,由于采用复合塑料壳体材料,HDP20系列在对抗化学品腐蚀方面表现优异,适用于各种工业环境。此外,硅胶密封圈能有效防止湿气和尘埃进入连接器内部,延长其使用寿命。

    4. 应用案例和使用建议


    HDP20系列广泛应用于汽车、航空、工业自动化等领域,尤其适合需要高可靠性的恶劣环境。例如,在飞机发动机控制单元和汽车动力总成控制系统中,HDP20系列连接器确保信号传输的稳定性和可靠性。建议在使用过程中定期检查所有密封件的状态,并及时更换磨损的部件,以保持系统的最佳性能。

    5. 兼容性和支持


    HDP20系列连接器设计时考虑到了广泛的兼容性,能够与多种其他组件和工具配套使用。用户可以从TE官方网站获取详细的产品信息和技术支持文档,帮助解决在安装和使用过程中的问题。

    6. 常见问题与解决方案


    - 问题1: 密封失效
    - 解决方案: 定期检查并更换密封件,确保所有腔体都正确填充密封插件。
    - 问题2: 插头和插座无法匹配
    - 解决方案: 确认使用的插头和插座配置一致,必要时可使用专用钥匙进行锁定,避免错误对接。
    - 问题3: 接触电阻异常
    - 解决方案: 检查接线情况和接触点,确认没有损坏或松动现象;确保接触件正确插入并锁紧。

    7. 总结和推荐


    总体来看,TE Connectivity的HDP20系列连接器以其卓越的性能、可靠的密封性和便捷的操作成为众多应用领域的理想选择。无论是对于需要高抗化学腐蚀能力的工业环境还是恶劣气候条件下的户外装置,HDP20系列连接器都能提供高效且稳定的连接解决方案。我们强烈推荐使用该系列连接器来满足您的应用需求。

HDP26-24-47PE参数

参数
排数 -
间距 -
针脚数 47
长*宽*高 38.63mm(长度)*49.53mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

HDP26-24-47PE厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HDP26-24-47PE数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HDP26-24-47PE HDP26-24-47PE数据手册

HDP26-24-47PE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ $ 19.7796 ¥ 179.8955
50+ $ 14.9968 ¥ 136.3959
100+ $ 11.8014 ¥ 107.3337
200+ $ 10.2714 ¥ 93.4184
库存: 156
起订量: 6 增量: 1
交货地:
最小起订量为:6
合计: ¥ 1079.37
