1-2336678-2

厂牌: TE CONNECTIVITY
产品描述: Header,Latch Holder 2mm 1 2pin 2A 2μm 锡 贴片安装
供应商型号: 2722680
供应商: 海外现货
标准整包数: 550

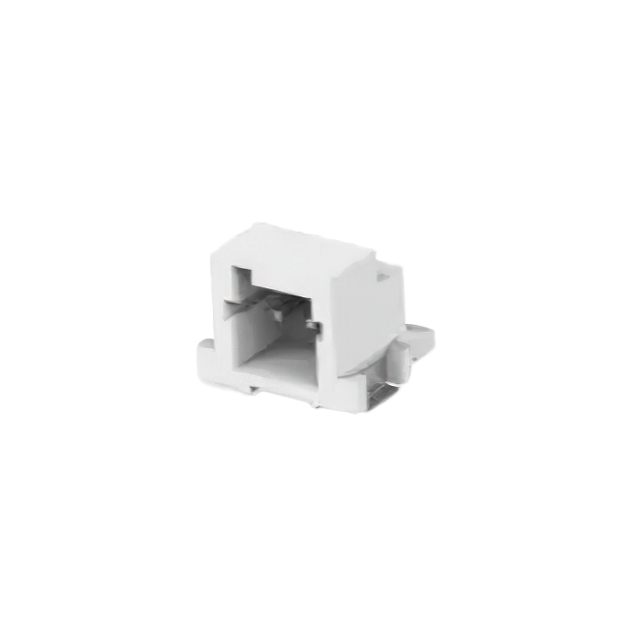

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 1-2336678-2

1-2336678-2概述

    SGI2.0 Connector System:一种创新而高效的信号连接解决方案
    SGI2.0 Connector系统是专为线对板连接设计的一系列高效插接组件。本文将全面介绍该系统的特征、技术参数及其实际应用,旨在帮助工程师和采购人员更好地理解和应用这一先进技术。

    产品简介


    SGI2.0 Connector系统包含了三种基本类型的插接组件:直插孔端子(T/H)、表面贴装端子(SMT)和绝缘位移压接插件(IDC)。这种系统广泛应用于汽车、通信、工业控制和消费电子等领域,适用于需要稳定可靠的信号传输的应用场景。

    技术参数


    - 接触数:支持2至10个接触点;
    - 电气特性:适用于AWG #28、#26的导线,接触电阻小于5mΩ;
    - 尺寸和材料:插头壳体采用阻燃热塑性材料制成,公座和母座壳体由阻燃高温热塑性材料制成。插针和插座接触件由铜合金制成;
    - 安装方式:包括直插孔和表面贴装两种方式;
    - 焊接温度:波峰焊接最高温度260°C(500°F),时间为5秒;红外回流焊接最高温度同上,时间为5秒;
    - 线径和绝缘厚度:适用线径范围为AWG #28、#26(横截面积0.08~0.14mm²),绝缘直径φ0.85~1.00mm;
    - 插入力:26号线最小轴向19.6N,最小垂直方向11.8N;28号线最小轴向14.7N,最小垂直方向11.8N。

    产品特点和优势


    SGI2.0 Connector系统的设计充分考虑了可靠性和易用性。通过采用先进的插头设计和高精度加工工艺,保证了连接的稳定性。此外,该系统还提供了多种接触点选项以满足不同的应用需求,支持直插孔和表面贴装两种安装方式,方便客户根据具体需求选择最合适的连接解决方案。

    应用案例和使用建议


    这种系统通常被用于汽车电子控制系统、通信模块、医疗设备和各种智能家电中。在汽车电子系统中,它确保了车身网络和电子控制单元之间的稳定连接。在通信领域,SGI2.0 Connector系统保证了通信设备之间数据传输的可靠性。对于医疗设备,它提供了安全稳定的连接方式。此外,由于其高度的集成度和兼容性,SGI2.0 Connector系统非常适合于快速原型制作和大规模生产制造。
    建议在安装前仔细检查所有部件,并确保正确的焊接温度和时间。使用过程中,应注意保持连接区域清洁,避免化学物质的污染。在维修时,严格按照制造商的指南操作,更换损坏的组件,确保系统的长期稳定运行。

    兼容性和支持


    SGI2.0 Connector系统与现有的PCB布局和标准工艺兼容。TE Connectivity公司提供详尽的技术文档和支持,包括产品信息、工具支持中心和在线资源,以帮助用户快速解决问题并提升工作效率。

    常见问题与解决方案


    - Q: 焊接过程中如何防止过热?
    - A: 遵循制造商提供的焊接温度和时间指导,严格控制焊接过程,避免过热导致组件损坏。

    - Q: 如何正确处理受损的连接器?
    - A: 当连接器受损时,应按制造商指南进行拆卸,并替换整个插件组件。不要重复使用已终止的接触件。

    总结和推荐


    综上所述,SGI2.0 Connector系统是一种高性能、稳定可靠的连接解决方案,特别适合要求高可靠性的应用场合。鉴于其卓越的电气特性和易于维护的特点,我们强烈推荐在未来的项目中优先考虑采用此系统。

1-2336678-2参数

参数
触头镀层厚度 - 配接 2μm
额定电流 2A
类型 Header,Latch Holder
触头镀层 - 配接
针脚数 2pin
排数 1
防护等级 -
颜色 -
间距-配接 2mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
