OUAZ-SS-124L,900

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 信号继电器, 线圈电压12V 直流, 双刀双掷, PCB(印刷电路板)安装
供应商型号: 7196313
供应商: 海外现货
标准整包数: 1

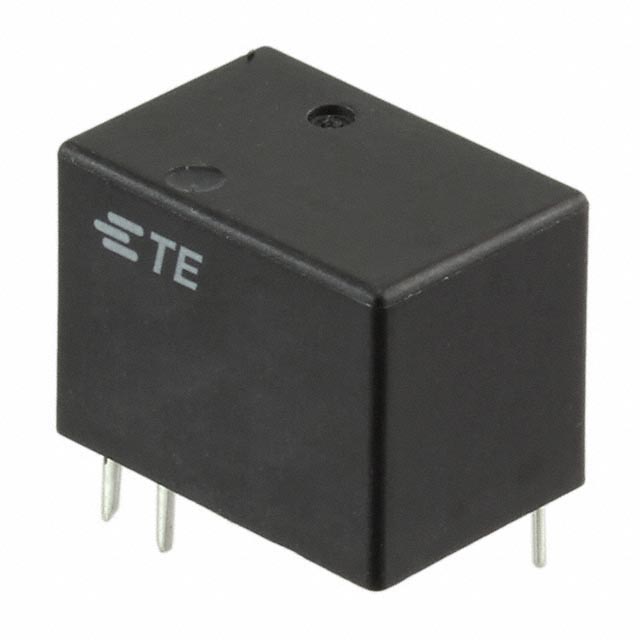

TE CONNECTIVITY 信号继电器 OUAZ-SS-124L,900

OUAZ-SS-124L,900概述

    产品概述:OUAZ-SS-124L,900信号继电器
    产品简介:
    OUAZ-SS-124L,900是一种用于印刷电路板(PCB)安装的敏感信号继电器,适用于需要高可靠性和紧凑设计的应用。它主要用于自动化控制系统、通信设备、工业控制等领域,为用户提供高效可靠的信号切换解决方案。
    技术参数:
    - 封装类型:印刷电路板(PCB)
    - 性能类型:敏感型
    - 接点电流额定值:1A
    - 线圈磁系统:单稳态
    - 接点配置:1个常闭、1个常开、1个转换触点(SPDT-CO)
    - 电气特性:
    - 线圈电阻:1280Ω
    - 额定电压:24V DC
    - 额定功率:0.2W
    - 接点限流断开电流:1A
    - 接点限流短时电流:1A
    - 接点限流连续电流:1A
    - 信号特性:
    - 隔离度(高频参数):-20.7dB @ 900MHz, -39dB @ 100MHz
    - 插入损耗(高频参数):-0.02dB @ 100MHz, -0.27dB @ 900MHz
    - 机械特性:
    - 尺寸:长15.4mm,宽10.4mm,高11.2mm
    - 绝缘间隙:1.5mm
    - 绝缘爬电距离:1.76mm
    - 产品重量:3.5g
    - 使用条件:
    - 工作温度范围:-30°C至70°C
    - 环境保护等级:RTII
    - 波峰焊接适用温度:最高265°C
    产品特点和优势:
    OUAZ-SS-124L,900具有以下几个显著的特点和优势:
    - 高可靠性:采用高品质的镍钯合金接点材料,确保长期使用中的稳定性和可靠性。
    - 低功耗:0.2W的低额定功率,有助于降低能耗并延长使用寿命。
    - 高隔离度:提供出色的高频隔离性能,能够满足多种信号切换需求。
    - 紧凑设计:小巧的外形尺寸便于在空间受限的环境中安装。
    应用案例和使用建议:
    OUAZ-SS-124L,900广泛应用于自动化控制系统、通信设备、工业控制等领域。例如,在自动化生产线上,它可以用来切换各种信号和控制设备的连接。在通信设备中,它可以用于信号隔离和传输。为了确保最佳性能,建议在高温环境下进行适当的散热处理,并且在安装时注意正确的焊接工艺以避免损坏。
    兼容性和支持:
    OUAZ-SS-124L,900具有良好的兼容性,可与标准的印刷电路板(PCB)焊接技术相兼容。TE Connectivity提供了全面的技术支持和维护服务,可通过电话+1 800 522 6752或访问官方网站获得更多信息和支持。
    常见问题与解决方案:
    - 问题1:如何正确焊接继电器?
    - 解决方案:使用波峰焊接工艺,并确保焊接温度不超过265°C。
    - 问题2:继电器在高温环境下运行时出现故障?
    - 解决方案:确保环境温度不高于70°C,并进行适当的散热处理。
    - 问题3:继电器接点接触不良?
    - 解决方案:检查接点是否有氧化或脏污,并清洁接点以确保良好的接触。
    总结和推荐:
    OUAZ-SS-124L,900是一款高性能的信号继电器,具备高可靠性、低功耗和优秀的隔离性能,非常适合于各类自动化控制系统和通信设备的应用。鉴于其出色的性能和多样化的应用场景,强烈推荐在需要高性能信号切换的场合使用OUAZ-SS-124L,900。此外,TE Connectivity提供的全面技术支持也使得这款产品在市场上具备很强的竞争优势。

OUAZ-SS-124L,900参数

参数
最大开关电流 1A
负载电流额定值 -
直流开关电压 24V
插入损耗 -
交流线圈电压 -
绝缘 -
直流线圈电压 24V
线圈电流 8.6mA
线圈电阻 2.8KΩ
交流开关电压 120V
释放时间 7ms
运行时间 10ms
触头外形 1 Form C (SPDT-NO, NC)
长*宽*高 15.4mm*10.4mm*11.2mm
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 管装

OUAZ-SS-124L,900厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

OUAZ-SS-124L,900数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY OUAZ-SS-124L,900 OUAZ-SS-124L,900数据手册

OUAZ-SS-124L,900封装设计

查看详情并下载
Symbol
Footprint
3D Model
