5-583616-2

产品分类: 卡边缘连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Contact SKT Crimp ST Cable Mount Strip
供应商型号: JY-5-583616-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 卡边缘连接器 - 触头 5-583616-2

5-583616-2概述


    产品简介

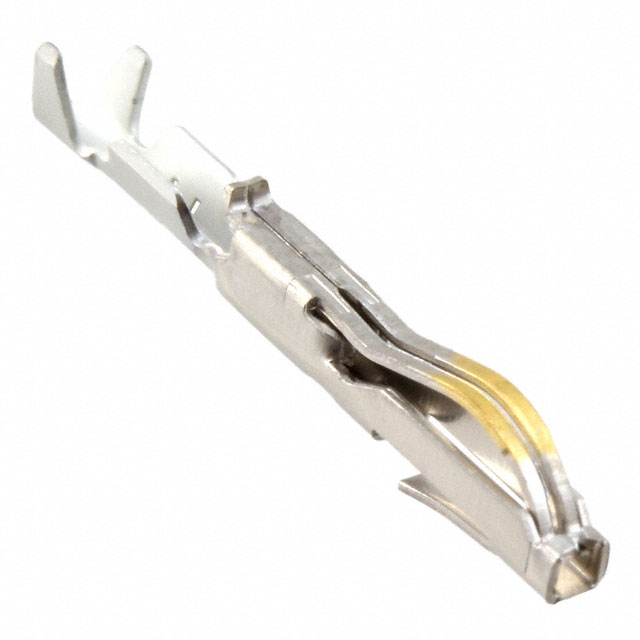

    本产品是一款金镀层锁紧簧片接触件(Socket Contact),型号为5-583616-2。它专用于连接器中,提供电气和机械连接,适用于28至24 AWG(American Wire Gauge)线径范围,即0.08至0.24平方毫米的电线。产品通过压接方式固定到导线上,主要用于电路中的电源和信号传输。

    技术参数


    - 接触面积镀层材料:金
    - 接触类型:插针(Socket)
    - 锁紧方式:锁紧簧片(Locking Lance)
    - 适用导线范围:28至24 AWG(0.08至0.24平方毫米)
    - 导线截面积:159.8至642.4 CMA(Circular Mil Area)
    - 操作温度范围:-40°C至85°C(-40°F至185°F)
    - 接触电流承载能力:最大5A
    - 兼容绝缘直径范围:0.89至1.4毫米(0.035至0.055英寸)

    产品特点和优势


    这款金镀层锁紧簧片接触件具有以下显著特点和优势:
    - 高可靠性:金镀层提高了接触件的耐磨性和抗氧化性,确保长期可靠的电接触。
    - 兼容性强:设计合理,可兼容多种导线尺寸和绝缘材料。
    - 易于安装:采用压接方式固定,方便快捷,确保良好的机械连接。
    - 广泛的适用性:可用于各种工业和消费电子设备,如电源系统、汽车电子、通信设备等。

    应用案例和使用建议


    应用案例:这款接触件常用于电路板和连接器中,以实现稳定的电源和信号传输。例如,在汽车电子系统中,它被用于控制单元与传感器之间的连接,确保可靠的数据传输。
    使用建议:
    - 导线选择:根据具体的应用需求,选择合适的导线尺寸,以确保最佳的接触效果。
    - 压接工艺:按照制造商提供的压接工具和方法进行操作,确保压接质量,避免过压或欠压。
    - 环境适应性:考虑到产品的工作温度范围较广,适用于大多数环境条件。

    兼容性和支持


    此产品与一系列相关的TE Connectors产品兼容,包括不同型号的插头和插座。TE公司提供了详尽的技术支持和服务,客户可以通过电话或官网获取技术支持和帮助。此外,该产品符合多项国际环保标准,如欧盟RoHS和REACH等。

    常见问题与解决方案


    1. 问题:压接后导线松动。
    解决方案:检查压接工具的压力设置,确保压接力适当;检查导线是否完全插入接触件内。
    2. 问题:接触电阻偏高。
    解决方案:清洁接触面,去除氧化物和污垢;重新压接导线,确保接触良好。
    3. 问题:接触件外观损伤。
    解决方案:更换新的接触件,避免因机械损伤导致的失效。

    总结和推荐


    综上所述,5-583616-2型金镀层锁紧簧片接触件是一款高性能、高可靠性的产品。它在电气连接领域表现出色,特别是在需要稳定传输电流和信号的应用中。该产品符合严格的环保标准,且TE公司提供全面的支持服务。因此,强烈推荐该产品用于各类电路和连接器中,尤其是对于追求高质量和高可靠性的应用场合。

5-583616-2参数

参数
安装方式 压入式
零件状态 在售
包装方式 卷带包装

5-583616-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-583616-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 卡边缘连接器 - 触头 TE CONNECTIVITY 5-583616-2 5-583616-2数据手册

5-583616-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
