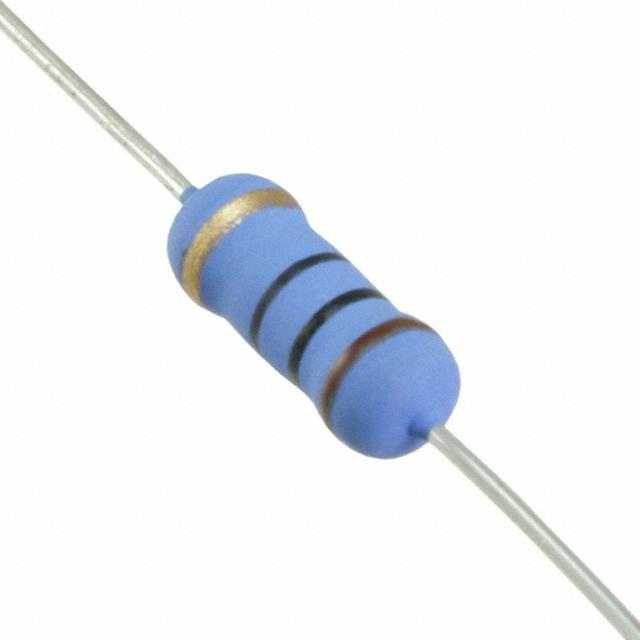

6-1625890-9

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 820Ω ±5% 2W ±350ppm/℃ 通孔安装 12mm(长度)
供应商型号: U-6-1625890-9
供应商: 云汉优选
标准整包数: 1000
TE CONNECTIVITY 通孔电阻 6-1625890-9

6-1625890-9概述

    # 火焰防爆金属氧化膜电阻技术手册

    1. 产品简介


    火焰防爆金属氧化膜电阻(型号:ROX系列)是专为需要高可靠性、高效能的应用而设计的。它们主要应用于电力线保护、工业控制系统等领域。这些电阻采用了先进的金属氧化膜技术和完整的防爆结构设计,能够承受过载条件而不损坏,确保安全可靠。

    2. 技术参数


    以下是ROX系列电阻的主要技术参数,供参考:
    | 参数 | ROX0.5W | ROX1W | ROX2W | ROX0.5WS | ROX1WS | ROX2WS | ROX3WS | ROX5WS |
    |
    | 额定功率 @ 70°C (W) | 0.5 | 1 | 2 | 0.5 | 1 | 1 | 2 | 5 |
    | 电阻范围 (Ω) | 0.1-330K | 0.1-470K | 0.1-560K | 0.1-100K | 0.1-200K | 0.1-270K | 0.1-470K | 0.1-560K |
    | 容差 | 2%/5% | 1% | 1% | 2%/5% | 1% | 1% | 1% | 1% |
    | 温度系数最大值 (ppm/°C) | ±350
    | 电压限制 (V) | 250 | 350 | 350 | 250 | 350 | 350 | 350 | 500 |
    | 最大过载电压 (V) | 400 | 600 | 600 | 400 | 400 | 600 | 600 | 800 |
    | 最大瞬态过载电压 (V) | 500 | 750 | 750 | 500 | 500 | 750 | 750 | 1500 |
    | 工作温度范围 (°C) | -55~155
    | 电介质强度 (V) | 250 | 350 | 350 | 250 | 350 | 350 | 350 | 500 |
    | 绝缘电阻 (MΩ) | 1000

    3. 产品特点和优势


    ROX系列电阻具有以下特点和优势:
    - 高功率小体积:实现空间节省的设计,适用于紧凑型电路设计。
    - 长期稳定性:提供卓越的长期稳定性,确保在长时间工作条件下性能稳定。
    - 完全防爆结构:采用先进的材料和技术,能够在过载情况下防止火焰和机械损伤。
    - 高浪涌能力:具备出色的浪涌承受能力,适用于对稳定性要求高的应用场合。
    - 温度控制能力:具有良好的温度控制能力,可在极端环境下正常工作。
    - 溶剂抵抗涂层:表面涂层可有效抵抗溶剂侵蚀,延长使用寿命。
    - 特殊引脚成形:可根据需求定制引脚形状,方便不同安装需求。

    4. 应用案例和使用建议


    ROX系列电阻广泛应用于电力系统、工业自动化及通信设备中。例如,在高压输电线路中,这些电阻可以有效地吸收和消耗多余的能量,防止过压现象的发生,保障系统的安全稳定运行。
    使用建议:
    1. 在高温环境下使用时,应考虑到电阻的温度系数,合理选择适合的工作范围。
    2. 在进行焊接操作时,应注意散热措施,避免因高温导致的电阻损坏。
    3. 对于需要高精度应用的场合,建议选择1%容差的型号,以保证更好的一致性。

    5. 兼容性和支持


    ROX系列电阻与市场上主流的自动装配设备兼容,如自动插入机、切割和弯曲机器等。TE Connectivity提供了全面的技术支持和售后服务,确保客户在使用过程中能够得到及时有效的帮助。

    6. 常见问题与解决方案


    1. 问题:电阻表面出现异常
    - 解决方案:检查是否受到外界溶剂侵蚀,如遇此情况,应更换新的电阻,并确保正确处理化学物质。

    2. 问题:电阻在过载条件下烧毁
    - 解决方案:检查电路设计是否存在异常,确认额定功率与实际负载相匹配,并考虑增加保护电路。

    7. 总结和推荐


    综上所述,ROX系列火焰防爆金属氧化膜电阻凭借其独特的性能优势和广泛的适用范围,在众多应用场景中表现出色。特别是在高功率、高稳定性和抗过载等方面表现优异,值得推荐使用。如果您对高可靠性的电力系统或设备有需求,ROX系列将是您理想的选择。

6-1625890-9参数

参数
电阻值 820Ω
精度 ±5%
额定功率 2W
温度系数 ±350ppm/℃
长*宽*高 12mm(长度)
安装方式 通孔安装

6-1625890-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-1625890-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY 6-1625890-9 6-1625890-9数据手册

6-1625890-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0668 ¥ 0.5676
5000+ $ 0.0546 ¥ 0.464
9000+ $ 0.051 ¥ 0.4335
12000+ $ 0.0408 ¥ 0.3468
120000+ $ 0.0377 ¥ 0.3208
240000+ $ 0.0367 ¥ 0.3121
600000+ $ 0.0337 ¥ 0.2861
库存: 8000
起订量: 2000 增量: 1000
交货地:
最小起订量为:2000
合计: ¥ 1135.2
