2-6609006-3

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity C14插座滤波器, 额定电压250 V 交流, 额定电流6A, 开关, 法兰安装
供应商型号: 2-6609006-3
供应商: 国内现货
标准整包数: 1

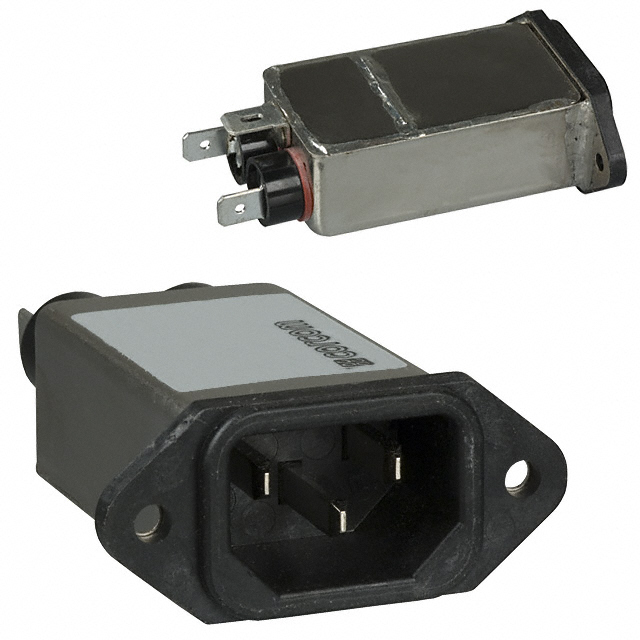

TE CONNECTIVITY EMI滤波器 2-6609006-3

2-6609006-3概述

    EJT系列高效率电源输入滤波器

    产品简介


    EJT系列是Corcom公司的高性能电源输入滤波器。这款产品主要用于减少电磁干扰(EMI),为工业和商业用途提供清洁稳定的电源。EJT系列不仅符合IEC 60320-1标准,且具有高插入损耗,能够有效抑制从100 kHz到1 GHz频率范围内的噪声。
    该系列产品广泛应用于各种设备,如计算机服务器、医疗设备、电信设备、测试仪器以及工业控制设备等。其小巧的体积和高可靠性使其成为众多应用场景的理想选择。

    技术参数


    - 电流规格: 1A、3A、6A、10A、15A、20A
    - 泄漏电流:
    - @120 VAC 60 Hz:1A到15A型号为0.25mA;20A型号为0.22mA
    - @250 VAC 50 Hz:1A到15A型号为0.43mA;20A型号为0.40mA
    - 耐压:
    - 线对地: 2250 VDC
    - 线对线: 1450 VDC
    - 额定电压: 最大250 VAC
    - 工作频率: 50/60 Hz
    - 额定电流: 1A至20A
    - 工作温度范围: 在额定电流Ir条件下,-10°C至+40°C;在更高温度下,最大工作电流计算公式为Io = Ir \((85-Ta)/45\)
    - 尺寸: 见附图(单位:英寸/毫米)

    产品特点和优势


    - 双三元素差分模式电路: 高效抑制高达1 GHz的噪声
    - 灵活的连接方式: 可选带端子片或导线引脚
    - 广泛的电流规格覆盖: 从1A到20A,满足不同应用场景需求
    - 高可靠性: 经过严格测试并符合多个国际认证标准(UL、CSA、VDE)

    应用案例和使用建议


    EJT系列可应用于多种设备中,以提供稳定可靠的电源。例如,在医疗设备中使用可以确保其正常运行不受外部干扰影响;在工业控制设备中,它可以保护精密传感器免受电源噪声的影响。
    使用建议:
    - 在安装时,请根据设备的实际电流需求选择合适的电流规格型号。
    - 确保良好的接地以达到最佳效果。
    - 使用过程中应注意环境温度,以免超出最大工作电流范围。

    兼容性和支持


    EJT系列电源输入滤波器与市场上主流的电源接口相兼容,包括IEC 60320-1标准的各种电源插头。同时,Corcom公司还提供详尽的技术文档和支持服务,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - Q: 如何正确接地?
    - A: 确保滤波器的地线与设备的地线良好连接。
    - Q: 如何判断滤波器是否损坏?
    - A: 检查其漏电流和耐压测试结果,超出规定值则可能已损坏。
    - Q: 选择哪种电流规格更合适?
    - A: 根据设备的最大功率消耗选择,确保滤波器的工作电流不超过其额定值。

    总结和推荐


    EJT系列高效率电源输入滤波器以其卓越的性能、广泛的适用范围以及丰富的技术支持赢得了市场的认可。无论是在稳定性要求极高的医疗设备还是需要长时间稳定运行的工业设备中,EJT系列都能展现出色的表现。我们强烈推荐在需要高效电源净化的场合使用EJT系列滤波器。

2-6609006-3参数

参数
通道数 -
电阻 -
电感值 -
截止频率 -
ESD保护 -
额定电流 6A
中心频率 -
电容值 -
额定电压-DC -
滤波器阶数 -
电路技术 -
长*宽*高 50.29mm*50.3mm*22.6mm
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

2-6609006-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-6609006-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 2-6609006-3 2-6609006-3数据手册

2-6609006-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
