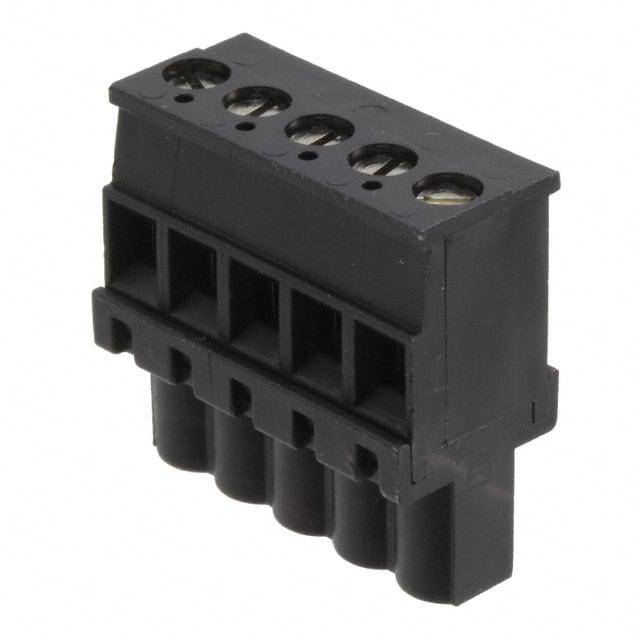

1546105-5

厂牌: TE CONNECTIVITY
产品描述: Conn Eurostyle Block F 5 POS 5.08mm Screw ST Cable Mount 15A/Contact Box
供应商型号: 571-1546105-5
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 接线座- 接头/插头和插口 1546105-5

1546105-5概述

    # 电子元器件技术手册:5位置5.08mm中心线插头

    产品简介


    本手册介绍了TE Connectivity(TE)生产的1546105-5型号插头,这是一种线对板插头,具有5个位置,5.08毫米中心线间距,单排布局,线束90°进入角度。该产品主要用于PCB终端块,适用于电力和信号电路连接。
    主要功能
    - 连接电线与电路板
    - 支持30至12 AWG电线尺寸
    - 高电流传输能力
    应用领域
    - 汽车电子
    - 工业控制
    - 通信设备
    - 家电设备

    技术参数


    以下是从技术手册中提取的主要技术规格:
    - 中心线间距(Pitch):5.08毫米(0.2英寸)
    - 电线尺寸:30至12 AWG
    - 电线保护:内置
    - 最大接触电流:15安培
    - 操作电压:300 VAC
    - 工作温度范围:-40°C 至 105°C(-40°F 至 221°F)
    - 材料:
    - 接触区镀层材料:锡
    - 基底材料:磷青铜
    - 绝缘体材料:PA66(尼龙66)
    - 其他特征:
    - 包装数量:150个
    - 包装方式:盒装
    - 符合欧盟RoHS、ELV和REACH标准
    - 低卤素含量(Br、Cl、F、I<900ppm/均质材料)

    产品特点和优势


    - 高可靠性:镀锡接触面提供良好的电气性能和耐腐蚀性。
    - 易于安装:90°线束进入设计便于在狭小空间内布线。
    - 兼容性强:支持多种电线尺寸,适应不同的应用场景。
    - 安全合规:符合多项环保标准,如RoHS、ELV、REACH,确保环保与安全。

    应用案例和使用建议


    应用案例
    1. 汽车电子系统:在汽车引擎控制单元(ECU)中连接传感器与电路板。
    2. 工业自动化设备:用于电机控制装置,实现线路与控制板的连接。
    3. 通信基站:为电源系统提供可靠连接。
    使用建议
    - 在安装前请确保电线正确剥皮并安装在适当的端子上。
    - 在处理和拆卸过程中,请遵守安全指南,避免损坏产品。
    - 定期检查连接处是否有松动或磨损现象,及时更换损坏部件。

    兼容性和支持


    - 与TE的多个系列终端块兼容,例如:
    - TE Part # 796639-5
    - TE Part # 796637-5
    - TE Part # 1776167-5
    - TE Part # 1776165-5
    客户还可以选择相关配件,如插件套件和连接器,以满足具体应用需求。更多兼容零件和应用配件可参考TE的官方文档。
    支持和维护
    对于技术支持,请拨打1-800-522-6752。如有任何疑问或需要进一步的帮助,请访问TE的官方网站获取更多信息。

    常见问题与解决方案


    1. 问题:电线无法正确插入插头?
    - 解决方案:检查电线剥皮长度是否合适,并确认电线剥皮部分是否清洁无尘。

    2. 问题:插头温度过高?
    - 解决方案:确保插头使用时不超过额定电流和温度范围,检查是否有过载情况。
    3. 问题:插头安装后不稳定?
    - 解决方案:确保插头和电路板上的对应孔位精确对齐,并按照指示正确拧紧螺丝。

    总结和推荐


    综合评估
    这款TE的1546105-5插头在机械性能、电气特性和环境适应性方面表现出色,特别适合于要求高可靠性和紧凑安装空间的应用场景。其广泛的兼容性、出色的电气性能以及符合环保标准的优势使其在市场上具有较高的竞争力。
    是否推荐使用
    综上所述,我们强烈推荐此款插头用于各种电源和信号电路连接。如果您正在寻找一种稳定可靠的连接解决方案,1546105-5无疑是最佳选择之一。

1546105-5参数

参数
长*宽*高 25mm(长度)*12.5mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

1546105-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1546105-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 接头/插头和插口 TE CONNECTIVITY 1546105-5 1546105-5数据手册

1546105-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
