3-640600-4

厂牌: TE CONNECTIVITY
产品描述: 20 AWG Locking Ramp,Receptacle 3.96mm 1 4pin 2.03μm 锡 黄色 IDC 导线安装,自由悬挂,通孔安装 15.85mm(长度)*18.42mm(高度)
供应商型号: N-3-640600-4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 3-640600-4

3-640600-4概述


    产品简介

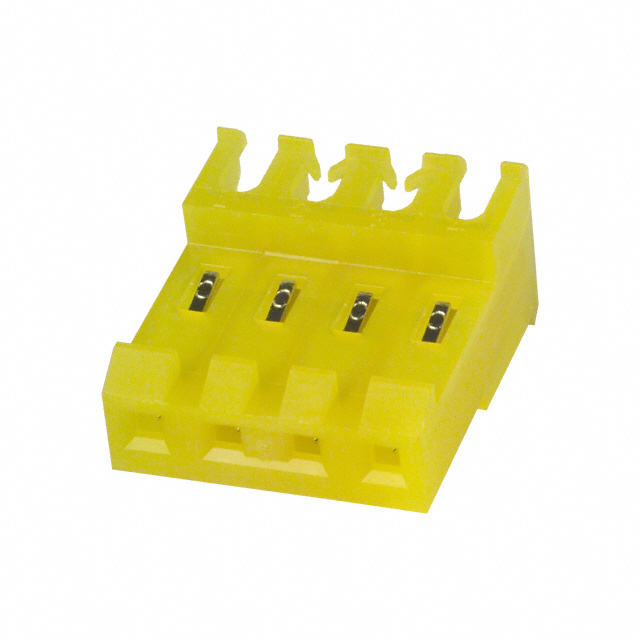

    这款矩形电源连接器(3-640600-4)是一款用于电线到板的插座式连接器,适用于4个位置,中心线间距为3.96毫米(0.156英寸)。此产品主要用于电线和电缆连接,符合MTA 156标准,并通过了UL 94V-2认证。它广泛应用于各种电力传输和分配系统中,适用于工业自动化、通信设备、家电和汽车电子等领域。

    技术参数


    - 中心线间距:3.96 mm(0.156 in)
    - 位置数:4
    - 连接系统:电线到板
    - 外壳与安装类型:插座式
    - 绝缘直径范围:2.41 mm(0.095 in)
    - 导线尺寸:0.517 mm²
    - 工作电压:600 VAC
    - 接点电流额定值:7 A
    - 操作温度范围:-55°C 至 105°C(-67°F 至 221°F)
    - 电缆出口角度:90°
    - 外壳材料:尼龙
    - 外壳颜色:黄色
    - 包装数量:250

    产品特点和优势


    - 兼容性广:兼容多种标准,如UL 94V-2和MTA 156,确保其在不同应用场景中的可靠性和安全性。
    - 高电流承载能力:最大电流承载能力可达7 A,满足大多数应用需求。
    - 宽工作温度范围:能够在极端环境下工作,适应-55°C至105°C的温度范围。
    - 机械强度高:采用高强度尼龙材料制成,具有良好的抗冲击和抗老化性能。
    - 易于安装:通过绝缘位移压接(IDC)技术实现快速且可靠的连接。

    应用案例和使用建议


    应用案例
    该连接器常用于工业自动化设备、通信基站、汽车电子系统等领域的电源连接。例如,在通信基站中,它可以作为基站内部各模块之间的电源接口,提供稳定而安全的电力供应。
    使用建议
    - 在安装过程中,确保导线截面积在0.517 mm²以内,以保证连接器的最佳性能。
    - 尽量避免在高温和潮湿环境中使用,以延长连接器的使用寿命。
    - 定期检查连接器的接触情况,如有松动应及时紧固。

    兼容性和支持


    该产品与一系列其他MTA 156系列产品兼容,可以方便地组合使用。TE公司提供完善的售后服务和技术支持,可通过电话+1 800 522 6752进行联系,获取相关技术支持和咨询。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 导线无法插入连接器 | 检查导线截面是否符合要求,确认插头和插座是否正确安装 |
    | 连接不稳固 | 确认插头和插座已完全插入并锁定 |
    | 接触不良 | 清理接点上的氧化物或其他杂质 |

    总结和推荐


    总的来说,这款矩形电源连接器以其出色的电气特性和可靠性,在多个应用领域展现出强大的竞争力。其宽泛的工作温度范围和高电流承载能力使其能够适应严苛的工作环境。建议在需要高可靠性和稳定性的应用场景中使用该产品,例如工业自动化、通信设备和汽车电子系统等。同时,该产品的卓越兼容性和TE公司的完善支持也是选择该产品的有力理由。总体而言,这是一款值得推荐的产品。

3-640600-4参数

参数
线规 20 AWG
类型 Locking Ramp,Receptacle
排数 1
触头镀层厚度 2.03μm
针脚数 4pin
间距 3.96mm
颜色 黄色
电缆端接 IDC
触头镀层
长*宽*高 15.85mm(长度)*18.42mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3-640600-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-640600-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 3-640600-4 3-640600-4数据手册

3-640600-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
