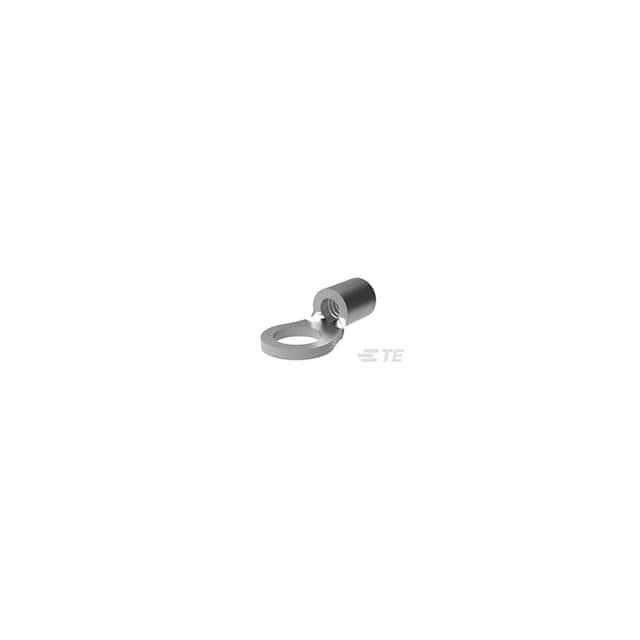

330301-3

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Terminal Ring Tongue
供应商型号: N-330301-3
供应商: 云汉优选
标准整包数: 0
TE CONNECTIVITY 端子 - 环形端子 330301-3

330301-3概述

    SOLISTRAND 终端和接头:可靠连接的首选

    产品简介


    SOLISTRAND终端和接头系列是为在恶劣环境中提供可靠的电气连接而设计的产品。该系列产品由TE Connectivity制造,广泛应用于材料处理设备、电机、重型设备、变压器、开关柜、电信设备、家电、面板箱、电源供应、仪器仪表及控制系统等众多工业领域。本系列产品涵盖了多种类型的终端和接头,包括环形舌形端子和接头,旨在满足不同导线尺寸和安装需求。

    技术参数


    - 材料:终端体采用符合ASTM B152标准的高导电铜材质,镀锡符合ASTM B545标准。
    - 最大操作温度:可达170℃。
    - 电压额定值:受限于所使用的电线等级。
    - 电气特性:
    - 环形舌形端子最小内径从0.035英寸(0.89毫米)到0.945英寸(24.00毫米)不等。
    - 适用的电线尺寸范围从26 AWG(0.1平方毫米)至600 MCM(304平方毫米)。
    - 兼容性:符合MIL-SPEC、UL和CSA标准。


    产品特点和优势


    - 高强度与耐腐蚀性:构造采用高导电铜材质,具备优异的抗腐蚀和振动能力。
    - 易于安装:带有斜角开口的设计简化了电线插入过程,减少了安装时间。
    - 耐用且合规:大部分SOLISTRAND产品符合MIL Spec SAE AS7928的要求,确保在商业和军事标准范围内。
    - 广泛的适用范围:提供各种舌形风格和螺丝尺寸,适用于不同直径的导线。

    应用案例和使用建议


    SOLISTRAND终端和接头在多个工业场景中得到了广泛应用。例如,在电机和重型设备中,它们被用于安全连接导线,确保稳定的电气性能。针对特定应用,我们建议用户遵循制造商提供的安装指南,确保正确使用工具进行安装以实现最佳效果。在高压或高温环境下,应特别注意选型,确保终端和接头的额定值能够满足实际需求。

    兼容性和支持


    - 兼容性:SOLISTRAND终端和接头与TE Application Tooling工具兼容,确保每种连接都完美均匀,简化质量控制,保证一致性。
    - 技术支持:厂商提供了全面的支持,包括使用说明和售后服务,以帮助用户更好地理解和应用这些产品。

    常见问题与解决方案


    1. 问题:如何选择合适的终端或接头?
    - 解答:根据使用的导线尺寸和所需的电气特性来选择合适的产品。查看技术手册中的表格,确定适用的产品编号。

    2. 问题:终端和接头的最大操作温度是多少?
    - 解答:SOLISTRAND终端和接头的最大操作温度为170℃。
    3. 问题:如何确认SOLISTRAND产品是否符合行业标准?
    - 解答:大多数产品均符合MIL-SPEC、UL和CSA标准。用户可以在产品标签上查找相关认证标识。

    总结和推荐


    SOLISTRAND终端和接头凭借其卓越的性能、多样化的规格选择以及可靠的耐久性,成为工业领域的理想选择。它们在极端条件下的稳定表现使得它们成为许多关键应用中的优先选择。总体而言,我们强烈推荐这一系列产品给需要高效、可靠连接解决方案的用户。

330301-3参数

参数
零件状态 在售
包装方式 盒装,散装

330301-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

330301-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 330301-3 330301-3数据手册

330301-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
