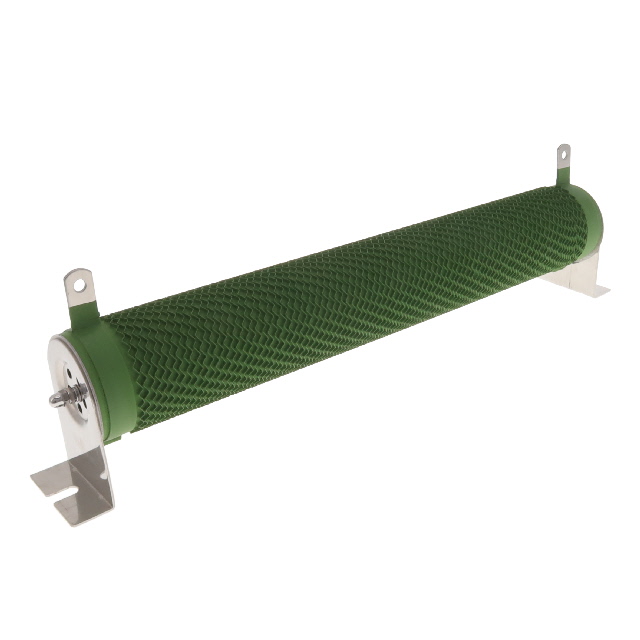

TE1500B1R5J

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±440ppm/℃ 1.5Ω 1.5KW 插件 支架安装 415mm(长度)*119mm(高度)
供应商型号: TE1500B1R5J
供应商: 国内现货
标准整包数: 10
TE CONNECTIVITY 其它固定电阻 TE1500B1R5J

TE1500B1R5J概述

    # High Power Wire Wound Resistor 技术手册解析

    产品简介


    High Power Wire Wound Resistor(高功率绕线电阻)是TE Connectivity公司的核心产品之一,适用于工业、控制及通用应用场景。该产品采用先进的火焰涂覆技术,确保了产品在严苛环境下依然能够稳定可靠地工作。其主要用于大型电气和生产设备、负载测试模拟、电机启动/停止循环以及动态制动等场合。此外,这些电阻器还被广泛应用于设备放电过程中的关键部件。

    技术参数


    以下是该电阻器的技术规格及其相关参数:
    - 额定功率(自由空气温度下):50W至2500W(见表格)
    - 阻值范围:1Ω至2.7KΩ(见表格)
    - 容差:±5%或±10%
    - 温度系数:对于<50Ω的阻值,±400 PPM/℃;对于≥50Ω的阻值,±1000 PPM/℃
    - 工作温度范围:-55℃至+155℃
    - 短时过载能力:三倍额定功率持续5秒
    - 绝缘耐压强度:2500VAC
    - 绝缘电阻:最小100兆欧(用直流100V测试)

    产品特点和优势


    该高功率绕线电阻具备以下几个显著的特点和优势:
    - 大功率处理能力:额定功率高达2500W,非常适合需要高功率处理的应用场景。
    - 安全性和可靠性:通过UL94V认证的阻燃材料,确保在极端条件下依然安全。
    - 定制服务:提供多种终端/引脚定制选项,满足不同的安装需求。
    - 广泛的温度适应性:能在极端环境下稳定工作,温度范围宽广,确保在不同工况下的可靠性。

    应用案例和使用建议


    应用案例
    - 大型电气和生产机械:这些电阻器通常用于大型机器中,以确保稳定的电力供应。
    - 负载测试模拟:在电力系统测试过程中,用来模拟各种负载情况。
    - 电机启动/停止循环:用于测试电机的启停耐久性,确保长时间运行下的稳定性。
    - 动态制动:在需要迅速消耗能量的场合,如电动车辆的制动系统中。
    使用建议
    - 在选择型号时,根据具体应用需求,仔细计算所需功率,选择合适的型号。
    - 安装时要确保良好的散热条件,避免因过热而导致的性能下降。
    - 定期检查连接点的接触情况,确保导电性能良好。

    兼容性和支持


    - 兼容性:本产品与常见的电气连接件具有良好的兼容性,适用于多种设备和系统。
    - 支持和服务:如需进一步帮助,可以通过官方网站获取支持,包括电话、在线聊天等多种途径。

    常见问题与解决方案


    - 问题一:电阻器温度过高。
    - 解决方案:检查散热系统是否正常工作,确保良好的通风环境。
    - 问题二:电阻值发生明显变化。
    - 解决方案:检查是否超过额定工作温度或功率,进行适当的降额使用。
    - 问题三:连接点松动。
    - 解决方案:重新紧固螺丝或焊接连接点,确保良好的电气接触。

    总结和推荐


    High Power Wire Wound Resistor凭借其出色的性能和广泛的应用场景,成为许多工业和生产领域的理想选择。它不仅具备强大的功率处理能力,还拥有高度的安全性和可靠性,是众多高端应用场景中的优选。对于需要高性能、稳定性和安全性的场合,我们强烈推荐使用这款产品。

TE1500B1R5J参数

参数
额定功率 1.5KW
电阻个数 -
引脚数量 -
电阻值 1.5Ω
温度系数 ±440ppm/℃
精度 ±5%
长*宽*高 415mm(长度)*119mm(高度)
通用封装 插件
安装方式 支架安装
应用等级 工业级
零件状态 在售
包装方式 散装

TE1500B1R5J厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

TE1500B1R5J数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY TE1500B1R5J TE1500B1R5J数据手册

TE1500B1R5J封装设计

查看详情并下载
Symbol
Footprint
3D Model
