ROX7J120K

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 120KΩ ±5% 7W ±700ppm/℃ 通孔安装 32mm(长度)
供应商型号: 3230062
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 通孔电阻 ROX7J120K

ROX7J120K概述


    产品简介

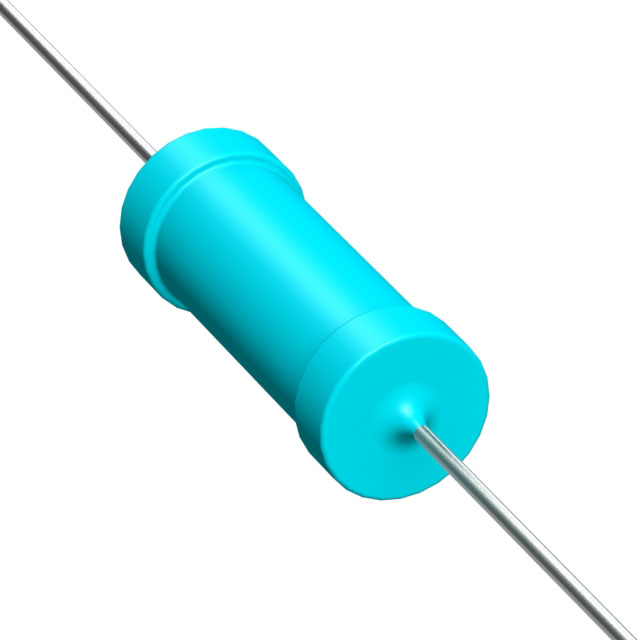

    ROX7J120K金属氧化物薄膜通用电阻
    ROX7J120K是一款7瓦金属氧化物薄膜通用电阻,具有120千欧姆的阻值和5%的精度。它适用于各种工业和消费电子领域,如电源、加热控制、仪器仪表等。这款电阻采用了轴向引脚设计和铜基端子,确保了其在高温和严苛环境下的稳定性能。

    技术参数


    - 电阻值: 120K Ω
    - 功率等级: 7 W
    - 阻值范围: 1kΩ – 1MΩ
    - 操作电压: 750 V
    - 温度系数: ±350 ppm/°C
    - 耐受度: 5%
    - 引脚类型: 轴向引脚
    - 端子材料: 铜
    - 尺寸: 32 x 8.5 mm
    - 包装方式: 纸盒
    - 工作温度范围: -55 – 155 °C
    - 认证: 欧盟RoHS、ELV、REACH合规

    产品特点和优势


    1. 金属氧化物薄膜技术
    ROX7J120K采用先进的金属氧化物薄膜技术,保证了高稳定性、长寿命和优异的热稳定性。这种技术使得电阻在极端环境下也能保持稳定的性能。
    2. 高功率等级
    该电阻具备高达7瓦的功率等级,适合需要高功率消耗的应用场合。此外,其出色的温度系数(±350 ppm/°C)保证了温度变化时电阻值的变化极小。
    3. 适用广泛
    适用于多种工业和消费电子产品,如电源装置、汽车电子、仪器仪表等,具有广泛的兼容性和可靠性。

    应用案例和使用建议


    应用案例
    ROX7J120K可用于电源电路中的限流和分压应用,例如开关电源的输出滤波电路。它的高功率等级和高精度使得它在高功率和高稳定性要求的环境中表现尤为出色。
    使用建议
    - 在高温环境下使用时,注意其散热措施,以避免过热影响性能。
    - 在多层电路板上安装时,确保电阻引脚与PCB的良好连接,减少接触电阻带来的误差。
    - 由于该电阻具有较高的功率等级,建议在选择安装位置时考虑到良好的空气流通和散热环境。

    兼容性和支持


    ROX7J120K可与多种其他电子元器件和设备兼容,如标准电源模块和控制电路板。制造商提供了详细的技术支持和维护服务,包括技术支持热线(+1 800 522 6752),确保用户能够获得及时的帮助和支持。

    常见问题与解决方案


    问题1: 安装后发现电阻值不稳定
    解决方案: 检查电阻与PCB的焊接质量,确认无虚焊或短路现象。如果焊接正常,考虑是否存在外部干扰因素,如强磁场或温度波动。
    问题2: 使用过程中电阻突然失效
    解决方案: 确认是否超过额定功率使用或环境温度过高。如果未超过规格,检查是否有异物造成短路或损坏。

    总结和推荐


    综上所述,ROX7J120K是一款高性能的金属氧化物薄膜通用电阻,具备高功率等级、优异的热稳定性和广泛的应用范围。它的独特技术和可靠性能使其成为工业和消费电子应用的理想选择。因此,我强烈推荐这款电阻给需要高可靠性和稳定性的用户。

ROX7J120K参数

参数
电阻值 120KΩ
精度 ±5%
额定功率 7W
温度系数 ±700ppm/℃
长*宽*高 32mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

ROX7J120K厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

ROX7J120K数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY ROX7J120K ROX7J120K数据手册

ROX7J120K封装设计

查看详情并下载
Symbol
Footprint
3D Model
