首页  >  产品百科  >  HSC100120RJ

HSC100120RJ

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 120Ω ±5% ±30ppm/℃ 插件 法兰安装 65.5mm*47.5mm*26mm
供应商型号: SXE-HSC100120RJ
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 网络阵列电阻 HSC100120RJ

HSC100120RJ概述


    产品简介

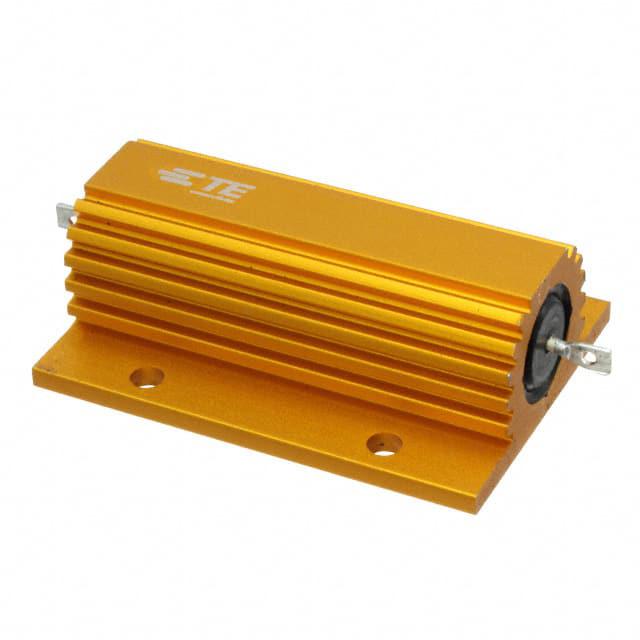

    产品类型:铝制封装功率电阻器
    主要功能:铝制封装功率电阻器主要用于高功率应用场景,具有良好的稳定性和可靠性。
    应用领域:适用于刹车电阻、平衡电阻、电容器充放电、电涌保护、滤波电路、电机控制及牵引工业等领域。

    技术参数


    | 参数名称 | 值 |

    | 功耗(带散热器) | 5W到300W(具体型号不同) |
    | 功耗(无散热器) | 5.5W到75W(具体型号不同) |
    | 电阻值(最小) | R01到R05 |
    | 电阻值(最大) | 10KΩ到100KΩ(具体型号不同) |
    | 最大工作电压(直流或交流峰值) | 160V到2500V(具体型号不同) |
    | 击穿电压(交流峰值) | 1400V到5600V(具体型号不同) |
    | 长期稳定性 | 在1000小时内电阻变化小于1%-5%(具体型号不同) |
    | 散热面积(具体型号) | 41500mm²到578000mm²(具体型号不同) |
    | 安装孔数量 | 2-6个(具体型号不同) |

    产品特点和优势


    1. 可靠性高:产品经过多年的验证,拥有卓越的可靠性和稳定性。
    2. 种类齐全:提供从5W到300W的不同功率等级选择,覆盖最广泛的市场应用需求。
    3. 高度定制化:能够提供多种类型的引线、端接和安装方式以适应不同客户的需求。
    4. 优良性能:具备低电阻、低感抗和高电压等级等多种版本,以满足不同场合的应用需求。

    应用案例和使用建议


    这些电阻器广泛应用于工业控制、电源供应、铁路运输等行业。在实际应用中,需要注意以下几个方面:
    1. 散热设计:建议使用适当的散热器以确保长时间工作时的温度不会过高。
    2. 应用匹配:根据不同的应用场景选择合适的型号,如刹车电阻、滤波电路等。
    3. 长期稳定性:在超过70%额定功率的情况下需要降低工作电流以保证长期稳定运行。

    兼容性和支持


    产品可与其他标准电子元件轻松兼容。厂商提供了详细的使用指南和技术支持,以帮助客户在设计和实施过程中解决问题。此外,TE公司还提供了一系列的售后服务和产品维护服务。

    常见问题与解决方案


    1. 问:在高温环境下使用时如何保持稳定性?
    - 答:确保使用合适的散热器并减少超过70%额定功率的使用频率。
    2. 问:如何正确安装和固定电阻器?
    - 答:根据电阻器的型号选择正确的安装孔数,并使用螺栓固定。
    3. 问:产品是否存在绝缘电阻要求?
    - 答:产品在干燥条件下要求至少10,000MΩ的绝缘电阻,在受潮后要求至少1000MΩ的绝缘电阻。

    总结和推荐


    综上所述,这些铝制封装功率电阻器在高功率应用领域表现出色,具有极高的可靠性和稳定性。其丰富的型号和灵活的定制能力使其成为众多工业应用的理想选择。鉴于其在性能和定制方面的卓越表现,我们强烈推荐使用该系列电阻器。

HSC100120RJ参数

参数
电阻值 120Ω
电阻个数 -
精度 ±5%
温度系数 ±30ppm/℃
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 65.5mm*47.5mm*26mm
通用封装 插件
安装方式 法兰安装
应用等级 工业级
零件状态 在售
包装方式 散装

HSC100120RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSC100120RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY HSC100120RJ HSC100120RJ数据手册

HSC100120RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
