首页  >  产品百科  >  CRGS1206J10R

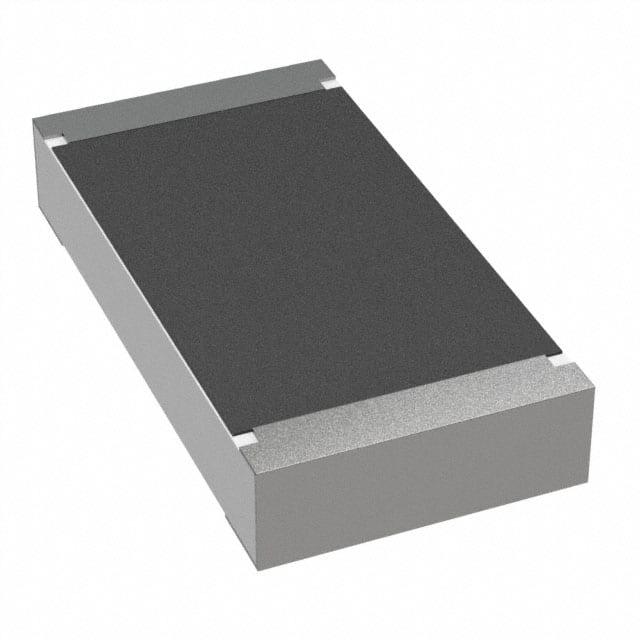

CRGS1206J10R

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 10Ω ±5% 600mW ±400ppm/℃ 1206 贴片安装 3.1mm*1.55mm*650μm
供应商型号: N-CRGS1206J10R
供应商: 云汉优选
标准整包数: 5000
TE CONNECTIVITY 贴片电阻 CRGS1206J10R

CRGS1206J10R概述

    TE Connectivity SMD Anti-Surge Thick Film Chip Resistor 技术手册概述

    产品简介


    TE Connectivity 推出了这款 SMD Anti-Surge 厚膜片式电阻,适用于大批量自动贴装和各种应用场合。该产品有五种不同的封装尺寸,采用带状包装和卷带包装,便于自动插入过程。该系列电阻的标准值为 E24 系列。

    技术参数


    以下是这款 SMD 抗浪涌厚膜片式电阻的技术规格和性能参数:
    | 封装类型 | 功率等级 (W) | 阻值范围 (Ω) | 允许误差 (%) | 温度系数 (PPM/°C) |

    | CRGS0603 | 0.25 | 1.0 - 10M | ±5 | 1Ω-10Ω:±400
    11Ω-10MΩ:±100 |
    | CRGS0805 | 0.5 | 1.0 - 10M | ±5 | 1Ω-10Ω:±200
    11Ω-10MΩ:±100 |
    | CRGS1205 | 0.6 | 1.0 - 10M | ±5 | 1Ω-10Ω:±200
    11Ω-10MΩ:±100 |
    | CRGS2010 | 0.75 | 1.0 - 10M | ±5 | 1Ω-10Ω:±200
    11Ω-10MΩ:±100 |
    | CRGS2512 | 1.5 | 1.0 - 10M | ±5 | 1Ω-10Ω:±200
    11Ω-10MΩ:±100 |
    此外,该产品的电气特性包括:
    - 最大工作电压:50V (CRGS0603) 到 250V (CRGS2512)
    - 最大过载电压:100V (CRGS0603) 到 500V (CRGS2512)
    - 绝缘耐压:300V 到 500V
    - 工作温度范围:-55°C 至 +155°C

    产品特点和优势


    这款 SMD Anti-Surge 厚膜片式电阻具有以下特点和优势:
    - 小型轻量化设计:适合自动贴装,节省空间。
    - 耐高浪涌能力:适合多种恶劣环境下使用。
    - 广泛适用的阻值范围:覆盖从 1Ω 到 10MΩ 的标准值。
    - 兼容多种焊接工艺:适用于波峰焊和回流焊。
    - 耐用的终端处理:采用镀锡镍涂层,确保长期稳定性。

    应用案例和使用建议


    该产品广泛应用于汽车电子、工业控制、电源管理等领域。以下是一些具体的应用案例和使用建议:
    - 汽车电子:用于引擎控制系统和车身电子系统,确保高可靠性。
    - 工业控制:适用于自动化生产线和机器人系统,提高系统稳定性。
    - 电源管理:用于开关电源和稳压电路,增强系统的耐久性和抗干扰能力。
    使用建议:
    - 在高温环境中使用时,需根据功率降额曲线调整负载条件。
    - 选择合适的焊点布局以提高焊接质量。

    兼容性和支持


    这款 SMD Anti-Surge 厚膜片式电阻支持标准的自动插入工艺,可与大多数自动装配线兼容。TE Connectivity 提供技术支持和售后服务,确保客户能够获得及时的帮助和指导。

    常见问题与解决方案


    - 问题1:电阻在高温环境下的性能不稳定。
    - 解决办法:根据功率降额曲线调整负载条件,避免过载。

    - 问题2:焊接后电阻失效。
    - 解决办法:检查焊点布局和焊接工艺是否符合要求,必要时重新焊接。

    总结和推荐


    综上所述,TE Connectivity 的这款 SMD Anti-Surge 厚膜片式电阻在小型化、耐高浪涌能力和广泛适用的阻值范围方面表现出色,适用于多种高可靠性应用场景。推荐给需要高性能、高可靠性的电子产品制造商。

CRGS1206J10R参数

参数
电阻值 10Ω
精度 ±5%
额定功率 600mW
温度系数 ±400ppm/℃
长*宽*高 3.1mm*1.55mm*650μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CRGS1206J10R厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CRGS1206J10R数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY CRGS1206J10R CRGS1206J10R数据手册

CRGS1206J10R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.088 ¥ 0.7478
10000+ $ 0.0814 ¥ 0.6916
15000+ $ 0.0755 ¥ 0.6416
20000+ $ 0.0632 ¥ 0.5375
200000+ $ 0.0602 ¥ 0.5115
400000+ $ 0.0571 ¥ 0.4855
1000000+ $ 0.053 ¥ 0.4508
2000000+ $ 0.049 ¥ 0.4162
库存: 10000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 3739
