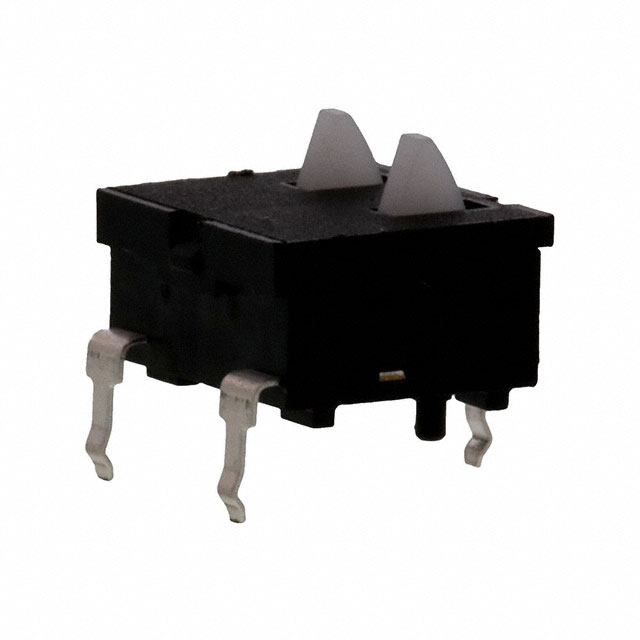

JJPH0US830NOPPRLO

产品分类: 限位开关
厂牌: TE CONNECTIVITY
产品描述: Off-Mom DPST-NO 0.5N 50000Cycles 50000Cycles 100mA(DC) 卡入式安装,按扣安装,面板安装
供应商型号: N-JJPH0US830NOPPRLO
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 限位开关 JJPH0US830NOPPRLO

JJPH0US830NOPPRLO概述

    JJM Series – Detector Switches: Technical Overview

    1. 产品简介


    TE Connectivity 推出的 JJM 系列检测开关是适用于多种应用的理想选择,包括汽车、仪器仪表、白色家电和电信等领域。该系列检测开关提供多种配置选项,包括水平或垂直操作方式、翼形引脚、J 引脚和通孔安装。尺寸范围广泛,适合从汽车到电信的各种应用场合。

    2. 技术参数


    JJM 系列检测开关的关键技术参数如下:
    - 接触额定值:100mA,12VDC
    - 接触电阻:最大80mΩ
    - 绝缘电阻:最小100MΩ(100VDC)
    - 耐压强度:100VAC/1分钟
    - 操作力:最大70gf
    - 行程:2.00mm
    - 操作寿命:50,000次循环
    - 操作温度范围:-10℃至60℃
    - 存储温度范围:-30℃至80℃

    3. 产品特点和优势


    JJM 系列检测开关具备以下显著特点和优势:
    - RoHS合规:符合环保要求
    - 无卤素无铅:环保材料
    - 精确检测手感
    - 紧凑型设计:节省空间
    - 安装选项灵活:可选带引导柱和不带引导柱版本,NO 和 NC 电路配置

    4. 应用案例和使用建议


    根据手册中的应用示例,JJM 系列检测开关广泛应用于汽车和电信设备中。例如,在汽车内部,它们可以用于控制照明系统或车门传感器;在电信设备中,可用于监控电源状态或信号传输。为了确保最佳性能,建议遵循手册中的测试序列进行安装和调试。例如,在高温或低温环境中使用时,应确保满足相关机械和电气性能要求。

    5. 兼容性和支持


    JJM 系列检测开关可与其他标准电子元器件和设备兼容,便于集成到现有的电路设计中。TE Connectivity 提供全面的技术支持,包括安装指导、维护和售后支持,以确保客户能够充分利用该产品的功能和优势。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题1:安装过程中接触电阻过高
    - 解决办法:检查焊接工艺是否符合推荐的焊接曲线,确保焊点质量良好。

    - 问题2:操作力超出规格
    - 解决办法:确认安装位置正确,避免外部压力导致操作力异常。

    - 问题3:存储期间性能下降
    - 解决办法:存放在符合推荐条件的环境中,避免长时间暴露在潮湿或腐蚀性气体中。

    7. 总结和推荐


    总体而言,JJM 系列检测开关凭借其高可靠性、灵活的配置选项和广泛的适用性,在多个行业领域中表现出色。其紧凑的设计和环保材料使得它成为现代电子产品设计的理想选择。建议在需要高性能检测开关的应用中优先考虑 JJM 系列。

JJPH0US830NOPPRLO参数

参数
电流额定值 100mA(DC)
电气寿命 50000Cycles
机械寿命 50000Cycles
最小行程 -
操作力 0.5N
开关功能 Off-Mom
开关配置 DPST-NO
执行器角度 -
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 托盘

JJPH0US830NOPPRLO厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JJPH0US830NOPPRLO数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 限位开关 TE CONNECTIVITY JJPH0US830NOPPRLO JJPH0US830NOPPRLO数据手册

JJPH0US830NOPPRLO封装设计

查看详情并下载
Symbol
Footprint
3D Model
