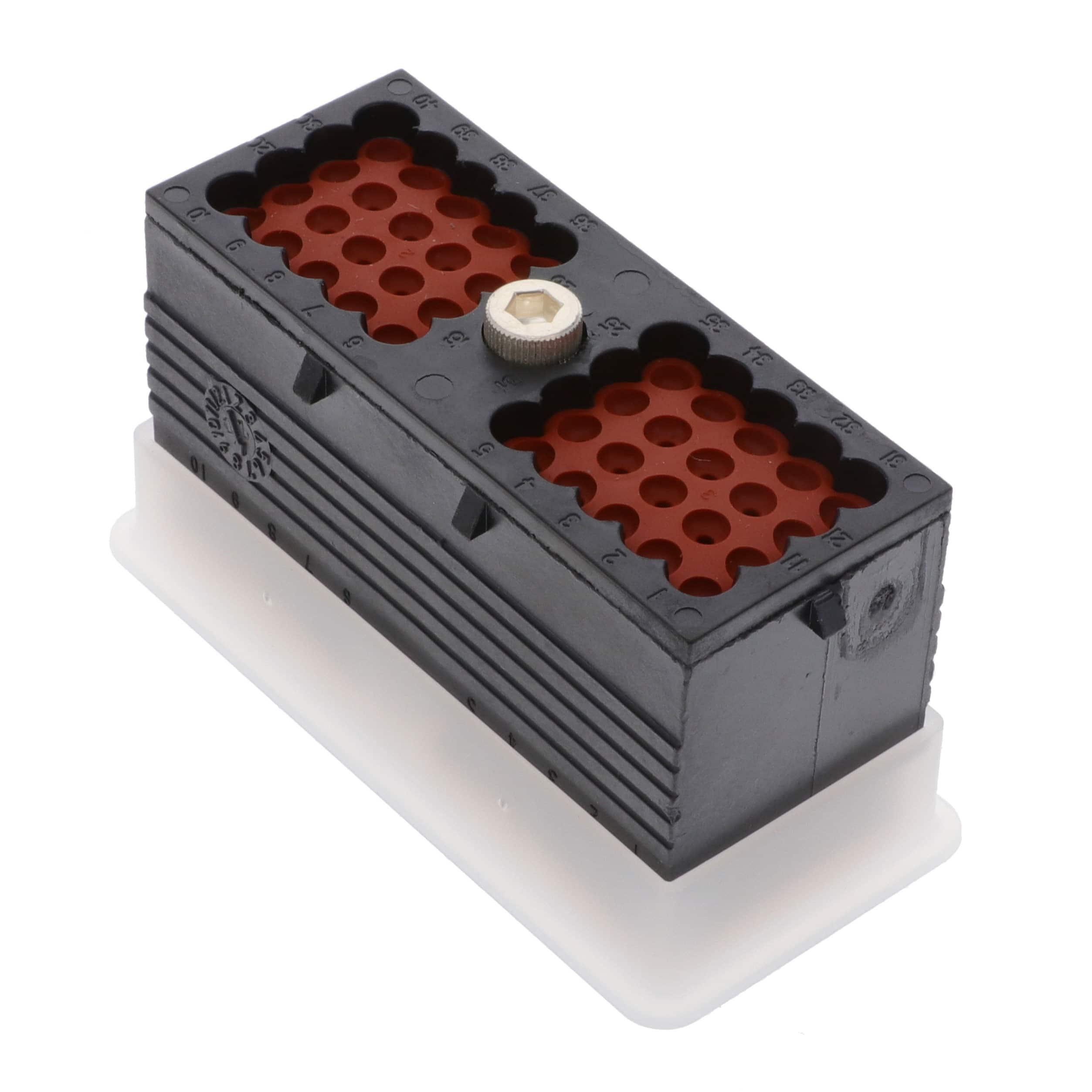

DRC18-40SA

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 壳体, DEUTSCH DRC系列, 40路, 母座
供应商型号: JY-DRC18-40SA
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 DRC18-40SA

DRC18-40SA概述

    # 德士(Deutsch)DRC18-40SA技术手册解析

    一、产品简介


    德士(Deutsch)DRC18-40SA是一种专为汽车连接器设计的电线对电线(Wire-to-Wire)连接系统。此产品属于DEUTSCH DRC系列,具有密封设计,主要用于电力传输和关键信号传递。DRC18-40SA可容纳40个位置,中心线间距为5.49毫米(0.216英寸),适用于需要高可靠性连接的应用场合。该连接器广泛应用于汽车工业、新能源电动车及其它严苛环境下的自动化系统。
    主要功能:
    - 支持电力传输,最大额定电压可达250V AC。
    - 封装紧凑且具有防水防尘能力(IP68/IP6K9K标准)。
    - 提供高可靠性锁定机制,支持关键接点连接。
    应用领域:
    - 汽车行业:如电池管理系统、高压动力传输线束等。
    - 工业自动化:用于恶劣环境下的关键设备连接。
    - 新能源产业:电动车辆充电桩及控制器之间的信号和电力连接。

    二、技术参数


    以下是DRC18-40SA的主要技术规格:
    | 参数类别 | 技术参数 |

    | 产品型号 | DRC18-40SA |
    | 中心线间距 | 5.49 mm (.216 in) |
    | 额定电压 | 250 V AC |
    | 最大电流 | 13 A(每个端子) |
    | 连接类型 | 电线对电线连接 |
    | 密封特性 | 是(支持防水及防尘) |
    | 工作温度范围 | -55°C 至 125°C |
    | 尺寸 | 高度:30.53 mm;宽度:72.85 mm;长度:40.44 mm |
    | 胶壳材质 | 玻纤增强聚苯硫醚(PPS GF) |
    | 外壳颜色 | 黑色 |
    | 电路用途 | 电源传输 |
    | 认证标准 | SAE J2030;UL 94认证 |

    三、产品特点和优势


    DRC18-40SA是一款高度可靠且性能卓越的连接器,具备以下显著特点:
    1. 高防护等级:符合IP68/IP6K9K标准,能够在极端环境下保持长期稳定运行。
    2. 密封设计:防止水分和灰尘进入,提高耐用性和使用寿命。
    3. 高温耐受性:工作温度范围宽广,确保在高温或低温环境中正常运作。
    4. 高电流承载能力:每个端子最大承载电流达13A,满足大功率需求。
    5. 便捷安装:采用电缆自由悬挂式安装方式,便于布线和维护。
    6. 标准化设计:与多种DEUTSCH产品兼容,便于集成到现有系统中。

    四、应用案例和使用建议


    典型应用:
    1. 电动汽车电池管理系统:用于高压线束连接,确保电力高效传输。
    2. 工业自动化设备:如机器人控制系统的信号传输。
    3. 轨道交通:在列车通信和动力分配中作为核心连接件。
    使用建议:
    - 在高湿度或粉尘环境中使用时,需定期检查密封圈的状态。
    - 针对强振动或冲击的场景,建议结合使用配套的固定夹具或减震套件。
    - 安装前应确保胶壳完全清洁并正确插入对接端子,以避免接触不良。

    五、兼容性和支持


    DRC18-40SA与一系列DEUTSCH配件兼容,包括固体接触件、密封塞、保护罩等,便于组装和维护。此外,厂商提供全面的技术支持,如有疑问,可通过电话(+1 800 522 6752)联系获取帮助。

    六、常见问题与解决方案


    常见问题1:连接器接触不良
    原因:安装过程中未完全插入。
    解决方案:重新拆卸后仔细检查端子位置,并确保所有部件正确插入到位。
    常见问题2:密封效果下降
    原因:密封圈老化或损坏。
    解决方案:更换新的密封圈,注意检查是否有损伤或污染。

    七、总结和推荐


    德士DRC18-40SA以其高性能、高可靠性和广泛的适用性,成为现代复杂电子系统中的优选连接解决方案。它在电力传输和信号传递方面表现优异,特别是在严苛的工作环境下展现了强大的抗干扰能力和耐久性。综上所述,我们强烈推荐这款产品用于各种需要高精度连接的场景。无论是汽车工业还是其他高科技领域,DRC18-40SA都是一款值得信赖的选择。

DRC18-40SA参数

参数
排数 4
间距 -
针脚数 40
长*宽*高 30.53mm*40.44mm*72.85mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

DRC18-40SA厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

DRC18-40SA数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY DRC18-40SA DRC18-40SA数据手册

DRC18-40SA封装设计

查看详情并下载
Symbol
Footprint
3D Model
