2331378-1

产品分类: 轻触开关
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 检测开关, 表面, 杠杆执行器, 触点额定电流100 @ 5 @ v 直流, 单刀单掷配置
供应商型号: 2234005
供应商: 欧时
标准整包数: 5

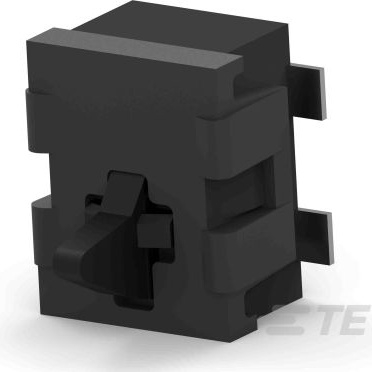

TE CONNECTIVITY 轻触开关 2331378-1

2331378-1概述

    JJB系列探测开关产品技术手册解读

    1. 产品简介


    产品类型及功能
    TE Connectivity推出的JJB系列探测开关是一种专为多种应用设计的信号开关,特别适用于汽车、仪器仪表、白色家电及电信等领域。该系列产品因其灵活的设计(水平或垂直触发选项)和多种安装方式(如鸥翼式、J形引脚及通孔安装)而广受青睐。
    主要功能
    JJB系列探测开关具备信号切换的功能,广泛应用于需可靠接触的小型化设备中。其独特的操作感觉和紧凑的尺寸使其成为便携设备的理想选择。
    应用领域
    典型应用包括笔记本电脑、智能手机以及其他需要微型开关的电子设备。

    2. 技术参数


    以下是JJB系列探测开关的关键技术参数:
    | 参数 | 指标值 |

    | 接触额定值 | 0.1mA至100mA,20mV至5VDC |
    | 接触电阻 | ≤100Ω |
    | 绝缘电阻 | ≥100MΩ(施加250VDC电压) |
    | 耐压等级 | 250VAC/1分钟 |
    | 操作力 | 最大35gf |
    | 行程 | 1.05mm |
    | 寿命 | 至少80,000次循环 |
    | 工作温度范围 | -15°C至70°C |
    | 存储温度范围 | -40°C至85°C |

    3. 产品特点和优势


    - 便捷定位:通过引导柱实现准确安装。
    - 低操作力:最大操作力仅为35gf。
    - 环保合规:符合RoHS标准,无卤素和铅。
    - 紧凑设计:适合空间受限的应用场景。
    这些特性使JJB系列探测开关在市场上具有较高的竞争力,特别是在对尺寸和可靠性要求较高的消费电子产品领域。

    4. 应用案例和使用建议


    应用案例
    - 笔记本电脑:用于电源按钮或触摸板开关键。
    - 智能手机:作为侧边音量调节开关。
    使用建议
    - 在高振动环境中使用时,需确保安装牢固以避免误触发。
    - 建议结合产品生命周期管理,定期检查开关的工作状态,以维持最佳性能。

    5. 兼容性和支持


    兼容性
    JJB系列探测开关能够与其他标准组件无缝集成,提供多种包装形式,如带卷和盘装,方便自动化生产线使用。
    支持
    TE Connectivity提供了详尽的技术文档和支持服务,可通过官网查询并获得帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关触点接触不良 | 确保正确焊接,避免过多助焊剂堆积。 |
    | 温度变化导致性能异常 | 确保存储环境在推荐范围内(-10°C至40°C)。|

    7. 总结和推荐


    综合评估
    JJB系列探测开关以其小巧的外形、稳定的性能和广泛的适用性,在消费电子市场中表现出色。其优良的电气特性和机械性能确保了长期的使用寿命和可靠性。
    推荐结论
    强烈推荐此款产品用于需要微型开关且对环境适应性强的场合。对于寻求高性能信号切换解决方案的用户来说,JJB系列探测开关是一个理想的选择。

2331378-1参数

参数
开关配置 单刀单掷
电流额定值 -
电压额定值 -
执行器高度 -
执行器行程 -
机械寿命 -
操作力 -
开关功能 -
安装方式 贴片安装

2331378-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2331378-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 轻触开关 TE CONNECTIVITY 2331378-1 2331378-1数据手册

2331378-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 0.7688 ¥ 6.4964
50+ $ 0.7457 ¥ 6.3008
125+ $ 0.7225 ¥ 6.1053
250+ $ 0.702 ¥ 5.9315
500+ $ 0.6814 ¥ 5.7577
库存: 55
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 32.48
