首页  >  产品百科  >  CPF1206B107KE1

CPF1206B107KE1

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 107KΩ ±0.1% ±25ppm/℃ 1206 贴片安装 3.05mm*1.55mm*650μm
供应商型号: Q-CPF1206B107KE1
供应商: 期货订购
标准整包数: 1000

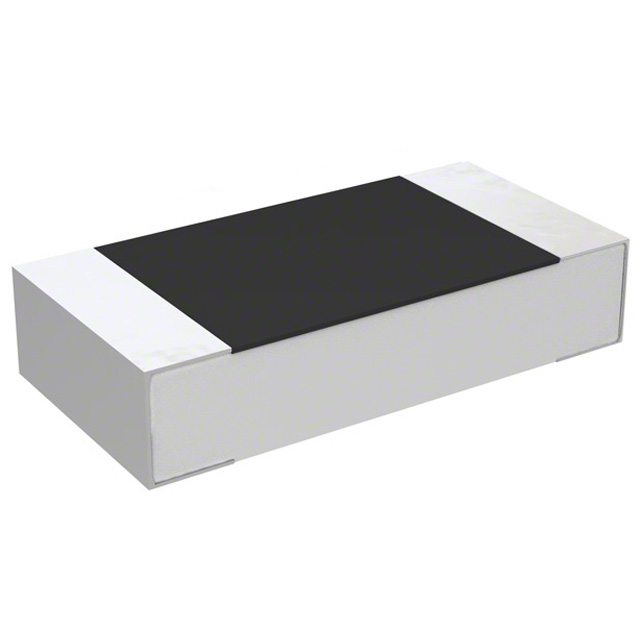

TE CONNECTIVITY 网络阵列电阻 CPF1206B107KE1

CPF1206B107KE1概述

    Thin Film Precision Resistors - CPF系列

    产品简介


    Thin Film Precision Resistors (CPF系列) 是一款高性能的贴片电阻,提供多种功率耗散等级以适应不同尺寸的芯片需求。CPF系列电阻具有极低的温度系数(TCR)和高精度,适用于各种对精确度和稳定性要求极高的场合。CPF系列广泛应用于通信、工业控制、仪器仪表及医疗等领域。

    技术参数


    以下是CPF系列贴片电阻的技术规格:
    - 工作温度范围: -55°C 至 +155°C
    - 额定功率:
    - 0201 尺寸: 0.03125W
    - 0402 尺寸: 0.063W
    - 0603 尺寸: 0.063W
    - 0805 尺寸: 0.1W
    - 1206 尺寸: 0.125W
    - 1210 尺寸: 0.25W
    - 2010 尺寸: 0.25W
    - 2512 尺寸: 0.5W
    - 最大工作电压:
    - 0201, 0402, 0603, 0805, 1206, 1210: 100V
    - 2010, 2512: 150V
    - 最大过载电压:
    - 0201, 0402: 30V
    - 0603: 50V
    - 0805, 1206, 1210: 100V
    - 2010, 2512: 300V
    - 电阻范围:
    - 0201: 49.9Ω 至 75KΩ
    - 0402: 4.02Ω 至 511KΩ
    - 0603: 4.7Ω 至 1MΩ
    - 0805: 4.7Ω 至 2MΩ
    - 1206: 4.7Ω 至 2.49MΩ
    - 1210, 2010, 2512: 4.7Ω 至 3MΩ
    - 温度系数 (TCR):
    - 15ppm/°C, 25ppm/°C, 50ppm/°C
    - 终端镀层: 镀锡,100%雾面处理
    - 绝缘电阻: >9999MΩ
    - 稳定性: 0.5%

    产品特点和优势


    1. 高稳定性: CPF系列贴片电阻具有出色的温度系数和长期稳定性。
    2. 高精度: 0.05%的公差范围确保了极高精度。
    3. 宽工作温度范围: -55°C 至 +155°C 的宽工作温度范围使其适用于恶劣环境。
    4. 丰富的阻值选择: 支持IEC 63 E96 和 E24标准的阻值选择,便于应用设计。

    应用案例和使用建议


    CPF系列贴片电阻在以下应用场景中表现出色:
    - 通信设备: 用于电信网络中的信号调理和调节电路。
    - 工业控制: 在自动化设备和控制系统中,用于精密测量和反馈回路。
    - 仪器仪表: 确保仪器仪表读数的准确性。
    使用建议:
    - 环境条件: 请确保安装位置远离热源和潮湿环境,避免过热和短路风险。
    - 安装要求: 推荐使用合适的焊盘图案和焊接工艺,确保可靠的焊接效果。
    - 保护措施: 建议在高温和湿度环境下使用时,采取适当的防护措施以防止腐蚀和失效。

    兼容性和支持


    - 兼容性: CPF系列贴片电阻兼容各种标准的PCB布局和焊接工艺,适用于广泛的电路设计。
    - 支持和服务: TE Connectivity 提供在线帮助和支持,可以通过电子邮件、电话或在线聊天获取技术支持。

    常见问题与解决方案


    - Q: 如何确定正确的电阻值?
    - A: 参考数据表中的阻值范围和标准(IEC 63 E96/E24),根据具体应用需求选择合适的阻值。

    - Q: 如何确保焊接质量?
    - A: 使用适当的焊接温度曲线和焊接工艺,如回流焊或波峰焊。确保焊点牢固且无虚焊。

    - Q: 如何存储电阻?
    - A: 存储时保持温度在25±3°C,湿度小于80%,以防止潮气和损坏。

    总结和推荐


    总体而言,CPF系列薄膜精密贴片电阻以其高精度、稳定性、宽工作温度范围和多样化的阻值选择,在各种应用中表现出色。如果您正在寻找一个高性能、可靠且稳定的电阻解决方案,CPF系列是一个不错的选择。强烈推荐在需要精密电阻的应用中使用CPF系列。

CPF1206B107KE1参数

参数
电阻值 107KΩ
电阻个数 -
精度 ±0.1%
温度系数 ±25ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
长*宽*高 3.05mm*1.55mm*650μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CPF1206B107KE1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CPF1206B107KE1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY CPF1206B107KE1 CPF1206B107KE1数据手册

CPF1206B107KE1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2275 ¥ 1.8655
10000+ $ 0.2163 ¥ 1.7733
20000+ $ 0.2038 ¥ 1.6708
50000+ $ 0.1925 ¥ 1.5785
100000+ $ 0.18 ¥ 1.476
库存: 100000
起订量: 1000 增量: 1000
