8-1879026-6

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-8-1879026-6
供应商: 云汉优选
标准整包数: 1000
TE CONNECTIVITY 通孔电阻 8-1879026-6

8-1879026-6概述

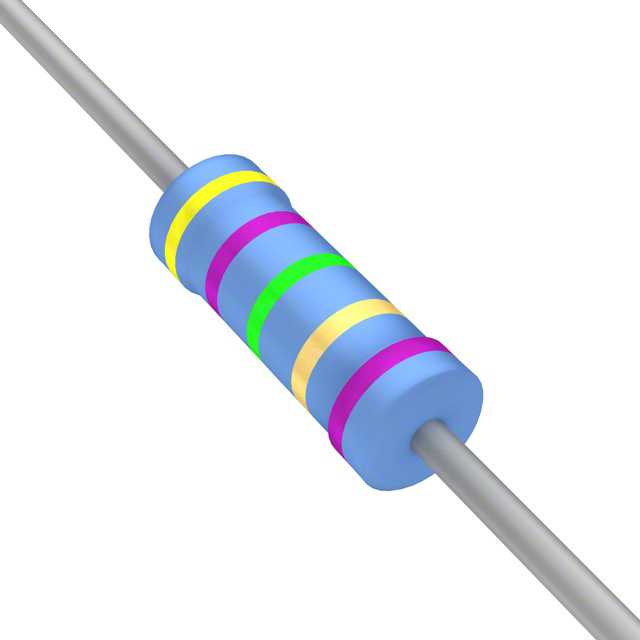

    # Precision Metal Film Fixed Resistors Type R Series

    产品简介


    精密金属薄膜固定电阻器是应用于多种场合的高性能电子元器件。本系列(Type R Series)电阻器具备高精度和出色的稳定性,适合用于需要长期稳定性的场合。其主要功能是作为电路中的阻抗元件,以控制电流和电压。这些电阻器广泛应用于通信设备、医疗仪器、工业自动化系统等领域。

    技术参数


    电气特性
    - 额定功率 @ 70°C:0.125 W, 0.25 W, 0.5 W
    - 电阻范围:最小值为51Ω,最大值为1 MΩ
    - 允许偏差:±0.1%, ±0.25%, ±0.5%
    - 温度系数:±15 ppm/°C, ±25 ppm/°C, ±50 ppm/°C
    - 限制元件电压:200 V, 250 V, 350 V
    - 最大过载电压:400 V, 500 V, 700 V
    - 工作温度范围:-65°C 到 +155°C
    - 绝缘电阻:最小干态绝缘电阻为10,000 MΩ
    - 介质强度:500 V
    - 电压系数:最大5 ppm/V
    尺寸信息
    - R8 型:长度(L) = 3.3 mm ± 0.1 mm,直径(D) = 1.7 mm ± 0.2 mm,引脚直径(d) = 0.45 mm
    - R1 型:长度(L) = 6.3 mm ± 0.3 mm,直径(D) = 2.3 mm ± 0.2 mm,引脚直径(d) = 0.6 mm
    - R2 型:长度(L) = 9.5 mm ± 0.5 mm,直径(D) = 3.5 mm ± 0.5 mm,引脚直径(d) = 0.6 mm

    产品特点和优势


    1. 精度高:该系列电阻器具有高达0.1%的容差,能够提供极高的精度和稳定性。
    2. 环境适应性强:具有出色的负载稳定性和耐受严苛环境的能力。
    3. 低噪声:展现非常低的噪声电流和电压系数,适用于对信号质量要求极高的应用。
    4. 耐久性好:长时间使用依然保持稳定的电阻值。

    应用案例和使用建议


    应用案例:
    - 在通信设备中用于滤波电路。
    - 医疗设备中的精密测量装置。
    - 工业自动化系统中的信号调节模块。
    使用建议:
    - 在高湿度环境中使用时,确保封装完好,避免湿气侵蚀。
    - 设计电路时考虑电阻的热效应,适当降低工作功率以避免过热。
    - 在高频电路中使用时,注意电压系数的影响,进行合理设计。

    兼容性和支持


    该系列电阻器具有良好的兼容性,可适用于各种自动插件设备和弯管机。制造商提供详细的使用指导和技术支持,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    问题1:电阻器的温漂较大,如何解决?
    解决方案:选择较低温度系数的型号,如±15 ppm/°C,或者在设计时采用温度补偿措施。
    问题2:电阻器的功率损耗较大,如何降低?
    解决方案:使用更高额定功率的型号,或者在电路设计中减少通过电阻的电流。
    问题3:电阻器的温度稳定性不够好,如何提高?
    解决方案:选用更稳定的材料,例如镍铬合金,并确保良好的散热设计。

    总结和推荐


    精密金属薄膜固定电阻器 Type R 系列以其高精度、出色稳定性以及广泛的适用范围,在电子设备中表现出色。其独特的特点使其成为精密电路设计的理想选择。综上所述,强烈推荐使用此类电阻器,尤其是在需要长期稳定性和高精度的应用中。

8-1879026-6参数

参数
电阻值 -
精度 -
额定功率 -
温度系数 -
安装方式 通孔安装

8-1879026-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-1879026-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY 8-1879026-6 8-1879026-6数据手册

8-1879026-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.3106 ¥ 2.6399
2000+ $ 0.1885 ¥ 1.6022
20000+ $ 0.1795 ¥ 1.5259
40000+ $ 0.1703 ¥ 1.4479
100000+ $ 0.1561 ¥ 1.3265
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 2639.9
直接购买
加入购物车
