6-104186-1

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Header,Push-Pull 焊盘 20pin 1A 金 黑色 通孔安装
供应商型号: JY-6-104186-1
供应商: 云汉优选
标准整包数: 1

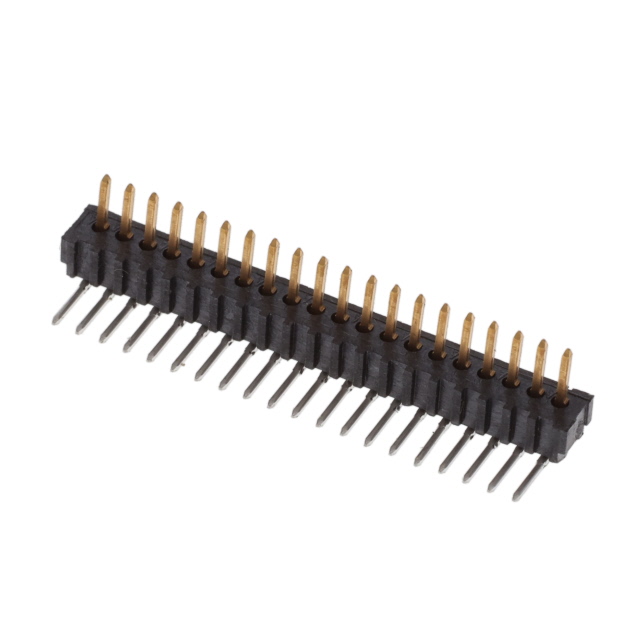

TE CONNECTIVITY 圆形连接器 6-104186-1

6-104186-1概述

    电子元器件产品技术手册:PCB Mount Header

    产品简介


    本技术手册介绍了TE Connectivity生产的PCB Mount Header(带插头的印刷电路板连接器),型号为6-104186-1。这是一种适用于PCB(印刷电路板)之间的直角连接器,可实现20位板到板连接。产品采用了金镀层和通孔焊接技术,隶属于TE Connectivity的AMPMODU系统50系列。这款连接器的主要功能是作为信号传输的关键组件,广泛应用于各种电子设备和系统中,如通信设备、工业控制系统及消费电子产品。

    技术参数


    - 型号: 6-104186-1
    - 类型: PCB Mount Header(直角)
    - 连接系统: Board-to-Board
    - 位数: 20
    - 中心线间距: 1.27 mm (.05 in)
    - 接头类型: Unshrouded(未遮蔽)
    - 颜色: 黑色
    - 端子类型: 针式
    - 接触电流承载能力: 最大3.6 A
    - 绝缘电阻: ≥5000 MΩ
    - 耐压: 500 VAC
    - 操作电压: 30 VAC
    - 使用温度范围: -65 – 105 °C (-85 – 221 °F)

    产品特点和优势


    这款PCB Mount Header具有以下独特功能和优势:
    - 兼容性强: 支持广泛的电气标准,包括UL认证,确保安全可靠的操作。
    - 耐温性好: 在极端温度条件下仍能保持稳定的电气性能。
    - 可靠性高: 端子采用镍基底铜合金,金镀层保证长期稳定的连接。
    - 安装简便: 通过通孔焊接技术简化安装过程,降低错误率。

    应用案例和使用建议


    此连接器广泛用于需要高速数据传输的应用场合,如通信设备、网络基础设施和汽车电子系统。建议在安装过程中严格按照技术手册的要求进行操作,特别是在选择合适的PCB厚度时,以确保连接器的机械稳定性和电气性能。

    兼容性和支持


    - 兼容标准: CSA LR7189、UL E28476
    - 兼容材料: 低卤素材料,符合RoHS和REACH标准
    - 技术支持: 如需进一步的技术支持,请联系TE Connectivity客服热线 +1 800 522 6752

    常见问题与解决方案


    1. 问题: 连接器无法正确固定。
    - 解决方案: 检查PCB板厚是否符合要求,必要时可使用辅助工具固定。
    2. 问题: 电气测试失败。
    - 解决方案: 确认所有连接器均已正确焊接,并重新检查电气参数。
    3. 问题: 接触不良。
    - 解决方案: 清理接触点,确保无氧化或污垢。

    总结和推荐


    总的来说,这款PCB Mount Header以其高可靠性、广泛的标准兼容性和易于安装的特点,在众多应用场景中表现优异。其在高温、高湿度环境下的稳定性能使其成为电子设备制造商的理想选择。强烈推荐在各种需要高可靠性信号传输的应用场合使用此产品。
    通过以上技术手册的内容可以看出,这款TE Connectivity的PCB Mount Header是一款集高性能、易用性和高可靠性于一身的产品,非常适合应用于各种工业控制、通信和消费电子领域。

6-104186-1参数

参数
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 1A
外壳材料 -
针脚数 20pin
触头镀层 - 配接
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 管装

6-104186-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-104186-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 6-104186-1 6-104186-1数据手册

6-104186-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
