6-1676003-6

产品分类:
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-6-1676003-6
供应商: 云汉优选
标准整包数: 1

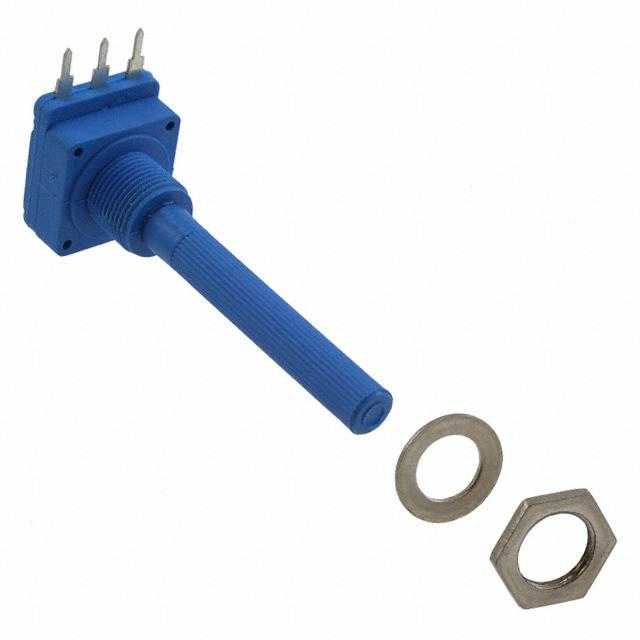

TE CONNECTIVITY  6-1676003-6

6-1676003-6概述


    产品简介


    CP16系列是泰科电子(Tyco Electronics)推出的一款电位器,适用于多种工业和专业应用场景。它以高绝缘电阻和电压证明为关键要求,主要用于家庭电器和控制系统。该产品以其小巧灵活的尺寸和可靠的性能受到广泛欢迎,非常适合对安全性和可靠性要求较高的场合。

    技术参数


    - 电气特性
    - 额定电流:1A,250V AC
    - 接触电阻:10毫欧姆
    - 绝缘电阻:≥4G欧姆
    - 电压证明:1KV AC峰值
    - 电阻范围:100Ω到4.7MΩ(线性),2.2KΩ到2.2MΩ(非线性)
    - 功率等级:@ 40°C时,线性0.2W,非线性0.1W
    - 极限元件电压:250V DC(线性),125V DC(非线性)
    - 机械特性
    - 终端扭矩:最大400mNm
    - 操作扭矩:最大5到25mNm
    - 最大扭矩到螺母:800mNm
    - 机械调整:±5°,300°最大
    - 电气旋转:±20°,260°最大
    - 端子电阻:最大5欧姆,最小0.1%
    - 环境特性
    - 工作温度:-25°C至+70°C
    - 温度系数:±300ppm/°C(Rn<100K欧姆)
    - 湿热:ΔR±5%,500小时,@40°C,相对湿度95%
    - 振动:ΔR±2%,2小时,@20g,频率范围10Hz~50Hz

    产品特点和优势


    CP16系列电位器具有以下几个显著的特点和优势:
    - 高可靠性:接触电阻低,确保长时间稳定工作。
    - 小体积:设计紧凑,易于安装和集成。
    - 全塑料结构:材料安全可靠,适用于家庭和工业应用。
    - 多种型号可选:包括线性和非线性电阻值,满足不同需求。
    - 广泛的适用性:适用于各种机械操作和电气特性要求严格的场合。

    应用案例和使用建议


    CP16系列电位器广泛应用于各种工业和家庭控制设备中,例如空调、加热系统、工业控制面板等。为了最大化其性能,建议在选择和使用过程中注意以下几点:
    - 操作环境:确保设备在规定的温度范围内运行。
    - 安装位置:避免设备受强烈振动或冲击的影响。
    - 匹配电阻值:根据实际需求选择合适的电阻值。

    兼容性和支持


    CP16系列电位器提供多种连接方式(如PCB、接线环等),兼容性强,可以方便地集成到现有系统中。厂商提供详细的使用手册和技术支持,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    - 问题1:电位器使用寿命短。
    - 解决方案:检查是否在额定功率范围内使用,避免频繁超载。

    - 问题2:操作时接触不良。
    - 解决方案:确保正确的安装位置和适当的扭矩。
    - 问题3:电阻值变化过大。
    - 解决方案:检查是否存在湿热或振动等外部因素影响。

    总结和推荐


    CP16系列电位器凭借其高可靠性、灵活的设计和广泛的应用范围,在工业和家庭控制领域表现优异。考虑到其坚固耐用的材料和全面的技术支持,推荐在需要高绝缘电阻和电压证明的场合中使用。

6-1676003-6参数

参数
长*宽*高 53mm(长度)*20.5mm(高度)
安装方式 通孔安装,面板安装
零件状态 在售
包装方式 盒装

6-1676003-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-1676003-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 6-1676003-6 6-1676003-6数据手册

6-1676003-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
