284666-1

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 2 2.54mm 18pin 导线安装,自由悬挂,通孔安装 32mm*17.7mm*36mm
供应商型号: 284666-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 284666-1

284666-1概述


    产品简介

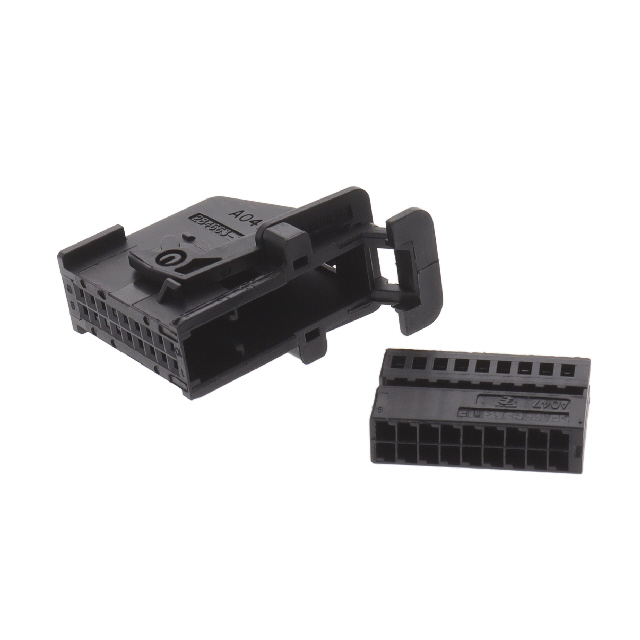

    本产品为MQS(Micro Quadlok)系统的接线端子插座组件,特别适用于电线与电路板之间的连接。产品包含一个18位置的插座,中心间距为2.54毫米(0.1英寸),并采用黑色外壳设计。这种接线端子主要用于信号传输,安装方式为电缆悬挂式,方便布线和固定。该产品广泛应用于汽车、工业控制、通信系统等领域。

    技术参数


    - 连接类型:线对板
    - 位置数:18个
    - 中心间距(Pitch):2.54毫米(0.1英寸)
    - 工作电压:24伏直流电(最大)
    - 额定电压:12伏、24伏
    - 接触电流(最大值):7.5安培
    - 工作温度范围:-40°C至120°C(-40°F至248°F)
    - 材料:PA GF(增强聚酰胺)
    - 电缆出口角度:90度
    - 外观颜色:黑色
    - 产品尺寸:
    - 高度:36毫米(1.417英寸)
    - 宽度:17.7毫米(0.697英寸)
    - 长度:32毫米(1.26英寸)

    产品特点和优势


    1. 多用途:支持12伏和24伏系统,广泛适用于多种电气设备。
    2. 高可靠性:工作温度范围宽,适合恶劣环境。
    3. 易于安装:通过电缆悬挂式安装方式,简单方便。
    4. 优良的机械特性:PA GF材料增强机械强度,使用寿命长。
    5. 环保合规:符合RoHS、REACH和ELV等环保标准。

    应用案例和使用建议


    应用案例
    - 汽车制造:用于汽车仪表盘的内部布线。
    - 工业控制:在自动化控制系统中用于信号传输。
    - 通信系统:用于服务器机房内的信号传输设备。
    使用建议
    - 正确选择电缆:确保选用的电缆与产品规格匹配,以保证最佳性能。
    - 合理布局:避免电缆在强磁场或高温环境下布线,以免影响性能。
    - 定期检查:安装完成后,建议定期检查连接部分是否有松动或磨损现象,及时更换。

    兼容性和支持


    该产品与多种接插件和辅助配件兼容,如插头(TE Part # 284665-1)、杠杆(TE Part # 284664-1)和盖子(TE Part # 284663-1)。厂商提供了良好的技术支持,如有任何问题可拨打 +1 800 522 6752 进行咨询。

    常见问题与解决方案


    1. 问题:连接不稳定,导致信号中断。
    - 解决办法:检查电缆连接是否松动,重新紧固螺丝;确认电缆与插头完全对接。
    2. 问题:产品过热。
    - 解决办法:检查是否超过额定电流,确保良好通风环境;如需更高电流应用,请选用相应规格产品。
    3. 问题:产品损坏。
    - 解决办法:查看是否符合安装要求,如不满足请联系厂商更换。

    总结和推荐


    总的来说,这款MQS系统接线端子插座组件具有结构紧凑、易于安装、高性能、环境友好等特点,在众多应用领域中表现出色。它不仅能满足一般需求,还能应对复杂的应用环境。强烈推荐给需要高质量连接解决方案的用户。如有疑问或需更多技术支持,可通过提供的客服电话进行联系。

284666-1参数

参数
排数 2
针脚数 18pin
间距 2.54mm
长*宽*高 32mm*17.7mm*36mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装

284666-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

284666-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 284666-1 284666-1数据手册

284666-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
