首页  >  产品百科  >  CPF-A-0805B36RE

CPF-A-0805B36RE

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 36Ω ±0.1% 100mW ±25ppm/℃ 0805 贴片安装 2mm*1.25mm*650μm
供应商型号: Q-CPF-A-0805B36RE
供应商: 期货订购
标准整包数: 5000

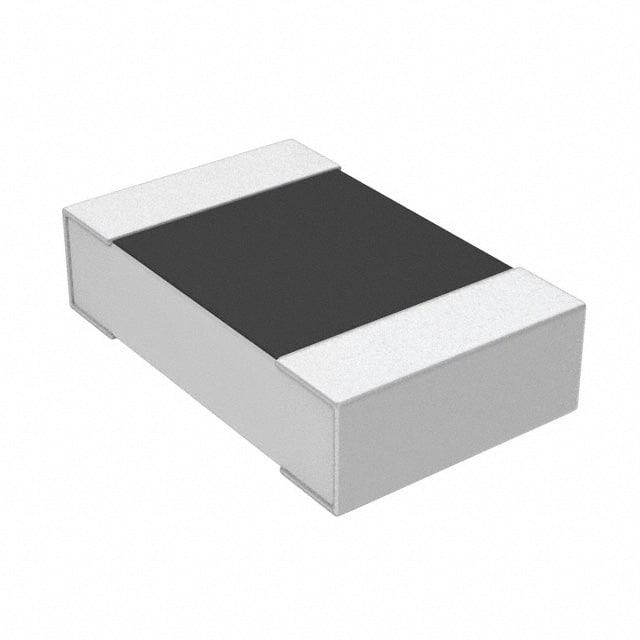

TE CONNECTIVITY 贴片电阻 CPF-A-0805B36RE

CPF-A-0805B36RE概述

    汽车级薄膜电阻技术手册解析

    一、产品简介


    TE Connectivity近期推出了CPF薄膜贴片电阻系列的姐妹型号——符合AEC-Q200标准的CPF-A系列。CPF-A系列旨在满足汽车、医疗、测试/测量及通信等领域的需求。本系列产品采用先进的薄膜技术和高硫应用的特殊材料设计,在严苛环境中表现出色,适用于高温、高湿及硫化环境。

    二、技术参数


    以下是CPF-A系列产品的技术参数摘要:
    | 尺寸 | 功率 (W) | 温度范围 (℃) | 最大额定电压 (V) | 最大过载电压 (V) | 阻值范围 | TCR (PPM/℃) |

    | 0402 | 0.0625 | -55 ~ +155 | 25 | 50 | 9.9Ω ~ 100kΩ | ±25/±50 |
    | 0603 | 0.0625 | -55 ~ +155 | 50 | 100 | 10Ω ~ 1MΩ | ±25/±50 |
    | 0805 | 0.1 | -55 ~ +155 | 100 | 200 | 10Ω ~ 1MΩ | ±25/±50 |
    | 1206 | 0.125 | -55 ~ +155 | 150 | 300 | 10Ω ~ 1MΩ | ±25/±100 |
    | 1210 | 0.25 | -55 ~ +155 | 150 | 300 | 10Ω ~ 1MΩ | ±25/±50 |
    | 2010 | 0.25 | -55 ~ +155 | 150 | 300 | 10Ω ~ 1MΩ | ±25/±50 |
    | 2512 | 0.5 | -55 ~ +155 | 150 | 300 | 10Ω ~ 1MΩ | ±25/±50 |

    三、产品特点和优势


    1. 高可靠性:符合AEC-Q200标准,确保产品在极端条件下仍能保持高性能。
    2. 低温度系数电阻(TCR):阻值随温度变化的幅度小,稳定性强。
    3. 高湿度和硫化耐受性:在高湿度和硫化环境中具有出色的抗干扰能力。
    4. 多尺寸选择:提供多种尺寸和功率等级的选择,适应不同的应用需求。
    5. 先进薄膜技术:结合先进的薄膜技术和特殊材料,提高产品性能和寿命。

    四、应用案例和使用建议


    CPF-A系列广泛应用于汽车、医疗、测试/测量及通信行业。根据手册中的应用案例,建议在以下几个方面使用:
    - 汽车应用:适合车载传感器、控制单元及其他关键部件的电阻需求。
    - 医疗设备:适用于医疗仪器,如心电图机、监护仪等,要求高度稳定和可靠。
    - 测试/测量设备:适用于精密测量设备,保证准确性和长期稳定性。

    五、兼容性和支持


    CPF-A系列具有广泛的兼容性,可与其他标准电子元器件配合使用。TE Connectivity提供全面的技术支持,包括在线帮助、电话支持及实时聊天服务,方便用户解决使用过程中的问题。

    六、常见问题与解决方案


    以下是部分常见的问题及其解决方案:
    1. 问题:电阻值偏移。
    - 解决方案:检查安装环境,确保符合手册中规定的操作条件。

    2. 问题:无法达到预期寿命。
    - 解决方案:确认使用环境是否符合手册中的规定,如有异常,联系技术支持进行咨询。

    七、总结和推荐


    综上所述,CPF-A系列汽车级薄膜电阻以其卓越的可靠性和适应性成为市场的佼佼者。其强大的抗湿度、硫化能力和低温度系数使其特别适合于极端环境下的应用。强烈推荐用户在需要高性能电阻的项目中使用该产品,以确保系统的稳定性和可靠性。
    更多详细信息和技术支持,请访问TE Connectivity官网:[www.te.com/help](http://www.te.com/help)。

CPF-A-0805B36RE参数

参数
电阻值 36Ω
精度 ±0.1%
额定功率 100mW
温度系数 ±25ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CPF-A-0805B36RE厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CPF-A-0805B36RE数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY CPF-A-0805B36RE CPF-A-0805B36RE数据手册

CPF-A-0805B36RE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.145 ¥ 1.189
50000+ $ 0.1363 ¥ 1.1173
100000+ $ 0.1288 ¥ 1.0558
250000+ $ 0.1225 ¥ 1.0045
500000+ $ 0.1138 ¥ 0.9328
库存: 500000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 5945
直接购买
加入购物车
