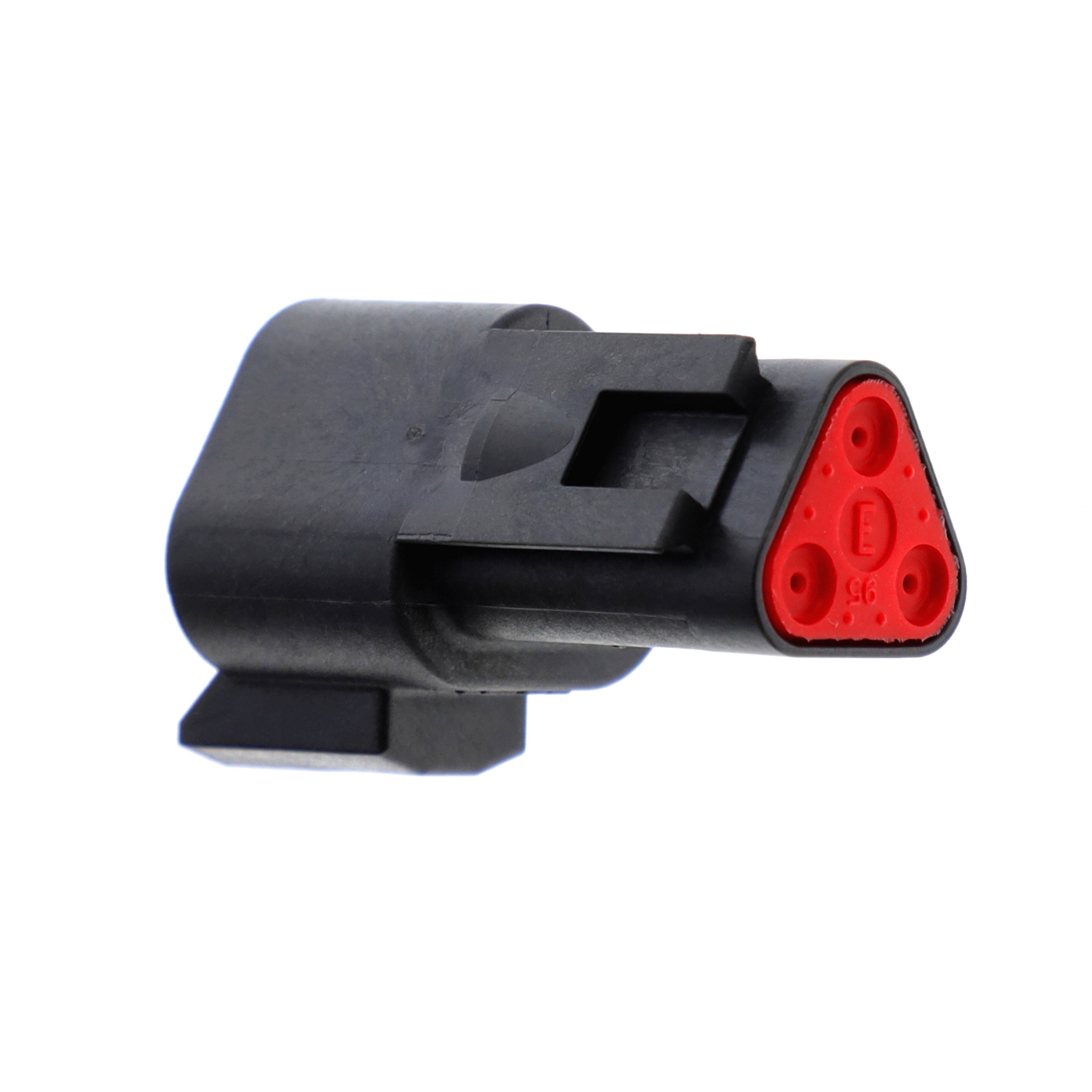

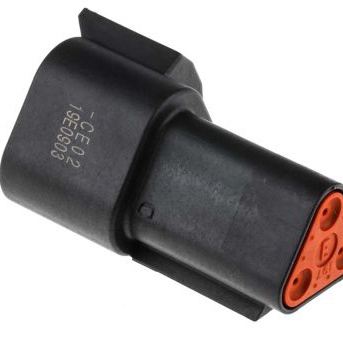

DT04-3P-CE02

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Deutsch 汽车连接器母座, DT系列, 3路, 13A
供应商型号: JY-DT04-3P-CE02
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 DT04-3P-CE02

DT04-3P-CE02概述

    DT Series Connector System 技术手册

    产品简介


    DT 系列连接器系统是由 TE Connectivity(TE)公司生产的一种高性能连接器系列。该系列产品广泛应用于汽车、工业控制及通信等多个领域。DT 系列连接器主要用于在不同组件之间提供可靠的电气连接,具备优异的机械强度和抗腐蚀能力。

    技术参数


    - 电压: 250 VDC
    - 电流:
    - 14 AWG [2.0 mm²]:13.0 A
    - 16 AWG [1.0 mm²]:13.0 A
    - 18 AWG [0.80 mm²]:10.0 A
    - 20 AWG [0.50 mm²]:7.5 A
    - 温度范围: -55°C 到 +125°C
    - 防护等级: IP68 和 IP6K9K(带后壳保护)
    - 阻燃性能: 达到 UL 认证标准
    - 接触电阻:
    - 16 AWG:60 mV 最大值
    - 18 AWG:60 mV 最大值
    - 20 AWG:60 mV 最大值

    产品特点和优势


    DT 系列连接器系统在设计上具有多重优势,包括:
    - 高可靠性: 经过严格的测试和认证,如 MIL-STD-1344 方法验证,确保在各种严苛环境中均能正常工作。
    - 抗腐蚀: 通过盐雾试验和多种液体浸入测试,证明其在恶劣环境下的稳定性。
    - 耐用性: 长寿命设计,确保在机械操作中表现出色。
    - 灵活安装: 提供多种接头形式,适用于不同的安装需求。

    应用案例和使用建议


    应用场景:
    - 汽车领域: 在汽车动力系统和控制系统中广泛应用,保障车辆的安全运行。
    - 工业控制: 用于工业自动化设备之间的电气连接,提供稳定的信号传输。
    - 通信设备: 在网络设备和通讯设施中用于确保可靠的数据传输。
    使用建议:
    - 环境适应性: 为确保在极端条件下也能稳定工作,建议使用带后壳保护的型号。
    - 安装注意: 根据具体的应用场合选择合适的接头类型,如直角头或平头。

    兼容性和支持


    - 兼容性: DT 系列连接器可与其他 TE Connectivity 产品和标准兼容,确保良好的互换性。
    - 技术支持: TE Connectivity 提供详尽的产品文档和技术支持,涵盖安装、维修和更换等各个方面。

    常见问题与解决方案


    问题 1:接触不良
    - 解决方案: 检查连接器和电缆是否正确安装,确保插针和插座完全对接,没有松动现象。
    问题 2:腐蚀现象
    - 解决方案: 定期清洁连接器表面,必要时使用专用防腐剂,以延长使用寿命。
    问题 3:热应力导致损坏
    - 解决方案: 使用具备良好导热性能的材料进行组装,确保散热效果,避免因热应力造成的损坏。

    总结和推荐


    DT 系列连接器系统以其卓越的性能、稳定的工作能力和广泛的适用性,成为市场上非常受欢迎的产品之一。无论是用于汽车、工业还是通信设备,DT 系列都能提供可靠且高效的电气连接解决方案。强烈推荐在关键应用场景中使用 DT 系列连接器,以确保系统的长期稳定运行。

DT04-3P-CE02参数

参数
针脚数 3pin
类型 Latch Holder,Receptacle
颜色 黑色
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 压接
长*宽*高 21.15mm*24.71mm*43.13mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

DT04-3P-CE02厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

DT04-3P-CE02数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY DT04-3P-CE02 DT04-3P-CE02数据手册

DT04-3P-CE02封装设计

查看详情并下载
Symbol
Footprint
3D Model
