4-2337939-3

厂牌: TE CONNECTIVITY

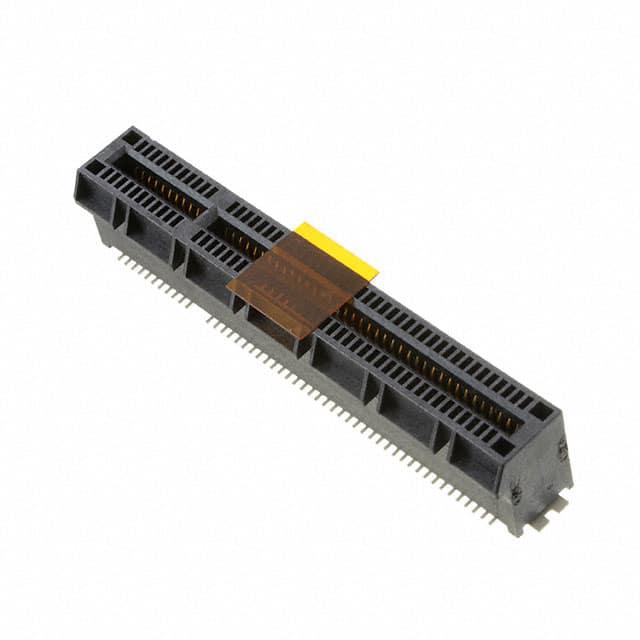

产品描述: Conn PCI Express Card Edge SKT 98 POS 1mm Solder ST SMD Box/Tray
供应商型号: 17-4-2337939-3-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 4-2337939-3

4-2337939-3概述

    TE Connectivity PCI Express Gen4 Connector 108-60121-1 技术手册解析

    产品简介


    TE Connectivity 的 PCI Express Gen4 连接器是一款适用于高性能计算和数据中心环境的关键电子组件。它采用15微英寸(15u")的金/镀金闪光层,以确保卓越的接触可靠性和长期稳定性。这种连接器特别设计用于支持 PCIe Gen4 高速传输标准,能够提供更高效的数据传输速率,从而满足现代计算系统的需求。

    技术参数


    以下是 TE Connectivity PCI Express Gen4 连接器的主要技术参数:
    - 电压: 50 伏交流/直流
    - 电流: 1.1 安培
    - 温度范围: -40°C 到 85°C
    - 低级接触电阻: 最大 30 毫欧姆
    - 耐电压: 500 伏交流,无击穿或闪络
    - 绝缘电阻: 最小 1000 兆欧
    - 对接力: 每对触点最大 1.15 牛顿
    - 分离力: 每对触点最小 0.15 牛顿
    - 耐久性: 50 次插拔循环
    - 重新插拔: 手动插拔 3 次
    - 随机振动: 在三个相互垂直的平面上分别承受 3.1 g 的加速度,持续 15 分钟
    - 物理冲击: 半正弦脉冲形状,峰值加速度为 490 m/s²(50g),脉冲持续时间为 11 毫秒
    - 回流焊接耐热性: 无物理损伤
    - 温度寿命: 在 105°C 下持续 168 小时
    - 热循环: 在 -55°C 和 85°C 之间进行 10 次循环
    - 湿度-温度循环: 在 25°C 和 65°C 之间,相对湿度为 90%-95%,进行 10 次循环
    - 电流承载能力: 每个引脚至少 1.1 安培

    产品特点和优势


    这款 TE Connectivity 的 PCI Express Gen4 连接器具备以下特点和优势:
    1. 高性能传输: 支持 PCIe Gen4 标准,传输速率显著提升,满足高性能计算需求。
    2. 可靠性高: 采用 15u” 金/镀金闪光层,保证长期稳定性和良好的接触性能。
    3. 广泛的温度适应性: 能够在极端温度环境下正常工作,从 -40°C 到 85°C。
    4. 严格的测试标准: 符合多项国际标准和测试方法,如 EIA-364 和 JESD22-B102D,确保产品质量和耐用性。
    5. 易于安装: 插拔力适中,操作简便,便于在各种应用场景中使用。

    应用案例和使用建议


    根据技术手册中的描述,这款连接器广泛应用于高性能计算和数据中心领域。为了充分利用其优势,建议如下:
    1. 确保安装环境的温度和湿度适宜:避免极端温度和湿度过高的环境,以免影响连接器的性能。
    2. 定期检查和维护:定期进行检查和必要的维护,以确保连接器的长期稳定运行。
    3. 注意插拔力度:插拔时应适度用力,避免过度或不足,以免影响连接器的使用寿命。

    兼容性和支持


    这款连接器可以与其他符合 PCIe Gen4 标准的设备兼容。TE Connectivity 提供了详细的文档和技术支持,帮助客户在使用过程中解决问题并确保最佳性能。此外,他们还提供了在线资源和客户服务,以便客户随时获取技术支持和更新信息。

    常见问题与解决方案


    根据技术手册中的描述,常见的问题及其解决方案包括:
    1. 接触电阻过高:检查连接器的清洁度和安装状态,确保没有灰尘或氧化物。
    2. 耐电压测试失败:确认连接器的安装正确无误,检查是否有物理损坏或磨损。
    3. 热循环测试不合格:确保使用过程中连接器周围环境的温度控制得当,避免超出规定的温度范围。

    总结和推荐


    综上所述,TE Connectivity 的 PCI Express Gen4 连接器凭借其高性能、高可靠性和广泛应用的兼容性,在高性能计算和数据中心领域具有很高的市场竞争力。对于需要高速数据传输和稳定性的应用场合,这款连接器是一个理想的选择。无论是用于服务器、工作站还是高性能计算平台,它都能够提供出色的表现,值得推荐使用。

4-2337939-3参数

参数
安装方式 贴片安装
零件状态 在售
包装方式 托盘

4-2337939-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-2337939-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 TE CONNECTIVITY 4-2337939-3 4-2337939-3数据手册

4-2337939-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.0136 ¥ 67.7149
10+ $ 6.5551 ¥ 54.8582
25+ $ 6.1447 ¥ 51.4238
60+ $ 5.7763 ¥ 48.3407
120+ $ 5.5006 ¥ 46.0328
300+ $ 5.1563 ¥ 43.152
540+ $ 4.947 ¥ 41.4003
1020+ $ 4.7301 ¥ 39.5853
库存: 3640
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 67.71
