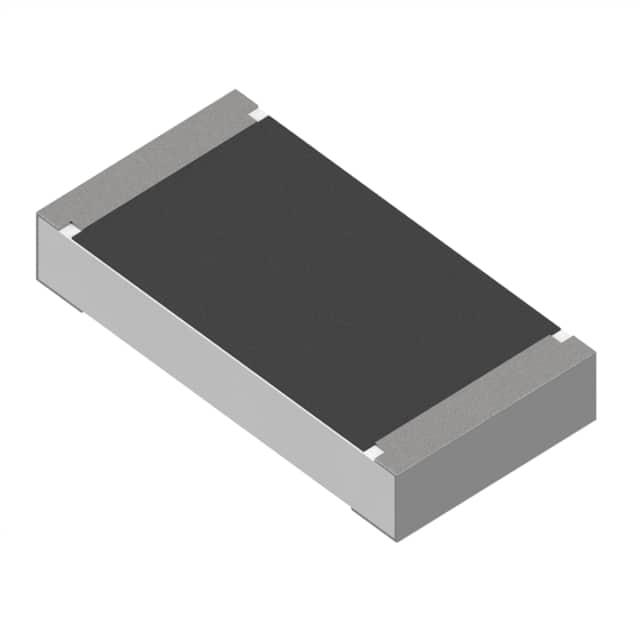

RQ73C2B47K5BTD

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 47.5KΩ ±0.1% 400mW ±10ppm/℃ 1206 贴片安装 3.1mm*1.6mm*750μm
供应商型号: A140386TR-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 贴片电阻 RQ73C2B47K5BTD

RQ73C2B47K5BTD概述

    # TE Connectivity RQ73系列SMD薄膜精密电阻:技术手册详解

    产品简介


    TE Connectivity推出的RQ73系列SMD(表面贴装)薄膜精密电阻是汽车行业用精密芯片电阻的杰出代表。此系列产品不仅继承了高度成功的RN73系列的优点,还采用了激光切割技术,确保精确的容差,具有优秀的耐腐蚀保护层。这些电阻器适用于汽车、医疗设备、测量仪器及工业应用等领域。

    技术参数


    RQ73系列的各项技术参数如下:
    | 参数 | 规格 |

    | 尺寸 | 0402, 0603, 0805, 1206 |
    | 阻值范围 | 40Ω至1MΩ |
    | 容差 | ±0.1% |
    | 温度系数(TCR) | ±10ppm/°C |
    | 最大耗散功率 | 0.0625W (0402), 0.15W (0603), 0.2W (0805), 0.4W (1206) |
    | 工作电压(DC或RMS) | 50V (0402), 75V (0603), 100V (0805), 200V (1206) |
    | 过载电压 | 100V (0402), 150V (0603), 200V (0805), 400V (1206) |
    | 操作温度 | -55°C至155°C |

    产品特点和优势


    - 高精度:通过激光裁剪确保阻值精度达到±0.1%,适合高精度应用。
    - 卓越的温度系数:±10ppm/°C的低温度系数,保证了电阻值在不同温度下的稳定性。
    - 防硫化性能:符合ASTM B809-95标准,具有优异的抗硫化性能。
    - 耐温宽:能够在极端条件下(-55°C至155°C)稳定工作。
    - 环保:符合RoHS标准,无有害物质。
    - AEC-Q200认证:适用于汽车电子应用,具有高可靠性。

    应用案例和使用建议


    应用案例
    - 汽车电子:适用于车身控制模块、仪表盘和其他需要高可靠性的电路。
    - 医疗设备:由于其精度高和稳定性好,适用于各种医疗检测和监控设备。
    - 工业应用:用于工厂自动化、能源管理和通信系统中的精密电阻需求。
    使用建议
    - 在焊接过程中,建议使用峰值温度为260°C的红外回流焊炉。
    - 对于高湿度环境,建议采用密封包装,以避免受潮损坏。

    兼容性和支持


    - 该系列产品可与各种SMD贴片机兼容,适用于批量生产。
    - TE Connectivity提供详细的用户手册和技术支持服务,确保客户能够正确安装和使用该产品。

    常见问题与解决方案


    1. 问题:焊接后电阻值变化明显
    - 解决方案:检查焊接条件是否符合规范,建议使用合适的焊接曲线。
    2. 问题:高温环境下阻值不稳
    - 解决方案:使用符合高温要求的封装材料,确保在高温环境下的稳定性能。
    3. 问题:硫化现象导致的电阻失效
    - 解决方案:存储时避免暴露在含硫环境中,使用抗硫化的包装材料。

    总结和推荐


    综上所述,RQ73系列SMD薄膜精密电阻具备高精度、优良的温度特性和广泛的适用性,非常适合于汽车、医疗和工业等对可靠性要求高的应用场合。考虑到其出色的表现和广泛的应用范围,我们强烈推荐使用该产品。如果您有任何疑问或需要更多技术支持,欢迎访问TE Connectivity官网寻求帮助。

RQ73C2B47K5BTD参数

参数
电阻值 47.5KΩ
精度 ±0.1%
额定功率 400mW
温度系数 ±10ppm/℃
长*宽*高 3.1mm*1.6mm*750μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RQ73C2B47K5BTD厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

RQ73C2B47K5BTD数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY RQ73C2B47K5BTD RQ73C2B47K5BTD数据手册

RQ73C2B47K5BTD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.3371 ¥ 2.8215
库存: 5000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 14107.5
