63769-1

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 16-18AWG Brass RCP 14.98mm T/R
供应商型号: N-63769-1
供应商: 云汉优选
标准整包数: 12000

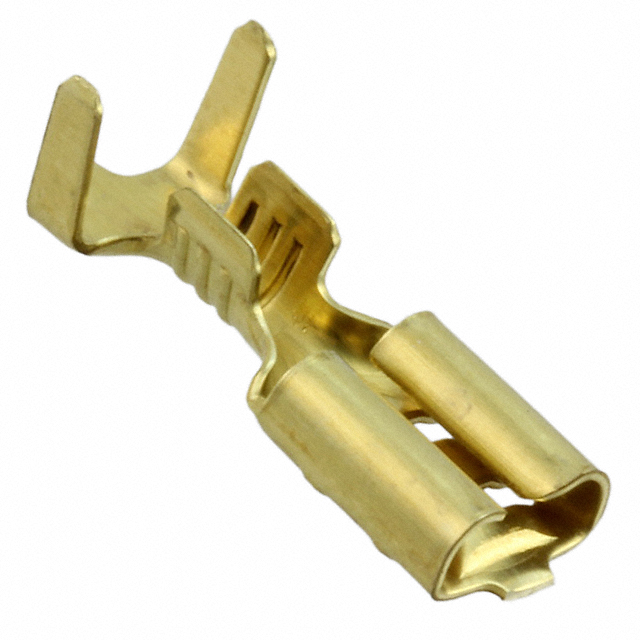

TE CONNECTIVITY 端子 - 快速连接/快速断开端子 63769-1

63769-1概述

    电子元器件技术手册:FASTON 187 接收端子

    1. 产品简介


    产品类型:FASTON 187 接收端子(型号 63769-1)
    主要功能:此接收端子主要用于快速断开连接(Quick Disconnects),适合于电子设备中的电线和电缆连接。
    应用领域:
    - 汽车行业
    - 工业自动化
    - 家用电器
    - 通信设备
    - 医疗器械

    2. 技术参数


    - 电线尺寸:18 - 16 AWG (0.82 - 1.31 mm²)
    - 接触面宽度:4.75 mm (0.187 in)
    - 接触面厚度:0.81 mm (0.032 in)
    - 终端材料厚度:0.3 mm (0.012 in)
    - 产品长度:14.99 mm (0.59 in)
    - 绝缘直径范围:2.67 - 5.33 mm (0.105 - 0.21 in)
    - 适用绝缘选项:无绝缘
    - 操作温度范围:-40°C 至 110°C (-40°F 至 230°F)
    - 认证标准:CSA, UL
    - 包装数量:12000个/卷

    3. 产品特点和优势


    - 插入力适中:保证连接稳固且易于安装。
    - 单次连接能力:设计为单次连接,确保每次连接质量一致。
    - 直式安装:方便在狭小空间内的布线和安装。
    - 耐用性强:采用铜合金材料,具备良好的耐久性和可靠性。
    - 环保合规:符合欧盟RoHS、ELV和REACH标准,不含限制物质,适用于各种国际应用。

    4. 应用案例和使用建议


    应用案例:
    - 在汽车电子系统中用于连接传感器和控制器之间的电线。
    - 在家用电器如空调、冰箱中用于连接电源线和控制板。
    使用建议:
    - 确保电线的绝缘直径在2.67至5.33 mm之间,以确保连接稳定。
    - 在极端温度下使用时,定期检查连接是否松动或损坏。
    - 使用专用工具进行压接,避免手动压接导致的连接不稳。

    5. 兼容性和支持


    - 兼容性:此接收端子可与18 - 16 AWG的电线配套使用。
    - 支持服务:TE Connectivety提供技术支持热线+1 800 522 6752,可随时咨询相关问题。

    6. 常见问题与解决方案


    - 问题:连接不稳定。
    - 解决方案:确认电线绝缘直径是否符合要求,重新压接或检查是否有损坏。

    - 问题:接触电阻高。
    - 解决方案:清洁接触面,确保无氧化层或污染物,重新压接。

    7. 总结和推荐


    综合评估:
    - 优点:
    - 高稳定性:通过合理的设计,确保连接稳定且不易松动。
    - 环保合规:符合多项国际环保标准,适用于全球市场。
    - 易于安装:直式设计方便安装和维修。

    推荐:
    FASTON 187 接收端子(型号 63769-1)是一款性能卓越的电子元器件,广泛应用于各种行业。它的高可靠性和稳定性使其成为众多应用的理想选择。推荐在需要可靠电线连接的应用场景中使用。

63769-1参数

参数
长*宽*高 14.99mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

63769-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

63769-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 63769-1 63769-1数据手册

63769-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12000+ $ 0.0392 ¥ 0.3334
24000+ $ 0.0361 ¥ 0.3064
库存: 24000
起订量: 12000 增量: 12000
交货地:
最小起订量为:12000
合计: ¥ 4000.8
