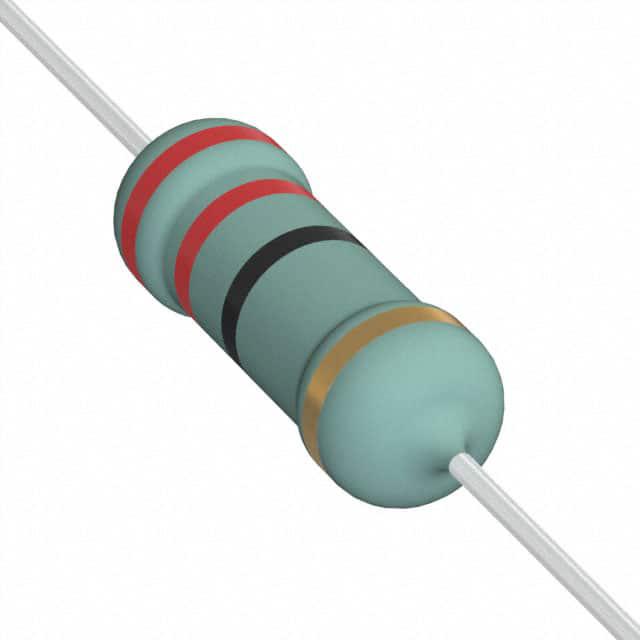

EP1W22RJ

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 22Ω ±5% 1W ±300ppm/℃ 插件 导线安装 12mm(长度)
供应商型号: 2117946
供应商: 海外现货
标准整包数: 10
TE CONNECTIVITY 通孔电阻 EP1W22RJ

EP1W22RJ概述

    EP1W22RJ 陶瓷/线绕功率电阻技术手册

    产品简介


    EP1W22RJ 是一款由 Neohm 生产的陶瓷/线绕功率电阻。该电阻的主要功能是在高电流条件下提供可靠的阻值控制。它具有以下主要特点:
    - 类型:陶瓷/线绕功率电阻
    - 阻值:22 欧姆
    - 功率等级:1 瓦
    - 容差:±5%
    - 温度系数:±300 ppm/°C
    - 引脚类型:轴向引脚
    - 封装尺寸:12 x 5 mm
    - 终端材料:铜
    该电阻适用于各种需要稳定电阻值的电路,尤其是在高温和恶劣环境下。主要应用领域包括电源、工业设备、通信设备和汽车电子等。

    技术参数


    - 电气特性
    - 额定功率:1 W
    - 阻值:22 欧姆
    - 容差:±5%
    - 温度系数:±300 ppm/°C
    - 最大工作电压:500 V
    - 工作温度范围:-55°C 至 155°C
    - 物理特性
    - 轴向引脚
    - 铜终端
    - 尺寸:12 x 5 mm
    - 包装方式:弹药盒包装(Ammo Packed)

    产品特点和优势


    - 高可靠性:陶瓷/线绕结构提供了卓越的稳定性,适用于高温和高压环境。
    - 紧凑设计:12 x 5 mm 的小巧尺寸使得该电阻在空间受限的应用中非常实用。
    - 宽工作温度范围:-55°C 至 155°C 的工作温度范围使得该电阻可以在极端环境中可靠运行。
    - 高耐热性:支持高达 265°C 的波峰焊工艺,增强了其在焊接过程中的耐用性。
    - 环保合规性:符合欧盟 RoHS 和 ELV 指令,以及中国的 RoHS 2 指令,确保其符合环保标准。

    应用案例和使用建议


    - 电源电路:在电源电路中,该电阻可以用于限流、分压和稳压,提高系统的稳定性。
    - 工业设备:在工业设备中,该电阻可用于过载保护和故障检测,提升设备的可靠性和安全性。
    - 通信设备:在通信设备中,该电阻可以用于滤波和信号处理,提高信号的纯净度和抗干扰能力。

    使用建议:
    - 在高温环境下使用时,应注意环境温度对电阻值的影响,尽量避免接近额定温度极限。
    - 在进行焊接操作时,确保温度不超过 265°C,以防止对电阻造成损伤。

    兼容性和支持


    - 兼容性:EP1W22RJ 可与多种电子设备和系统兼容,例如 Neohm 的其他功率电阻型号。
    - 技术支持:对于任何技术问题,用户可以通过拨打 +1 800 522 6752 获得 Neohm 的专业支持。

    常见问题与解决方案


    - 问题 1:电阻温度升高导致阻值变化
    - 解决方案:在选择电阻时,确保其能够在预期的工作温度范围内正常工作。若需更高精度,考虑使用温度补偿电阻。

    - 问题 2:焊接过程中电阻损坏
    - 解决方案:确保焊接温度不超过 265°C,建议使用低热量焊接技术。

    总结和推荐


    EP1W22RJ 陶瓷/线绕功率电阻以其高可靠性、宽工作温度范围和紧凑设计,成为了许多高要求应用的理想选择。其符合环保标准的特点也使其成为现代电子产品的重要组成部分。综上所述,我们强烈推荐此产品用于需要高稳定性和高可靠性的应用场景。
    如果您有任何疑问或需要进一步的技术支持,请联系 Neohm 客服团队。

EP1W22RJ参数

参数
电阻值 22Ω
精度 ±5%
额定功率 1W
温度系数 ±300ppm/℃
长*宽*高 12mm(长度)
通用封装 插件
安装方式 导线安装
应用等级 工业级
零件状态 在售
包装方式 盒装

EP1W22RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

EP1W22RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY EP1W22RJ EP1W22RJ数据手册

EP1W22RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.6149
100+ ¥ 0.4658
500+ ¥ 0.4658
1000+ ¥ 0.4174
2500+ ¥ 0.4174
5000+ ¥ 0.4099
25000+ ¥ 0.4025
50000+ ¥ 0.4025
库存: 434
起订量: 110 增量: 0
交货地:
最小起订量为:100
合计: ¥ 46.58
