1-2314813-4

厂牌: TE CONNECTIVITY
产品描述: Push-Pull,Receptacle 2mm 2 14pin 2A 380nm 金 通孔安装
供应商型号: 17-1-2314813-4-ND
供应商: Digi-Key
标准整包数: 1

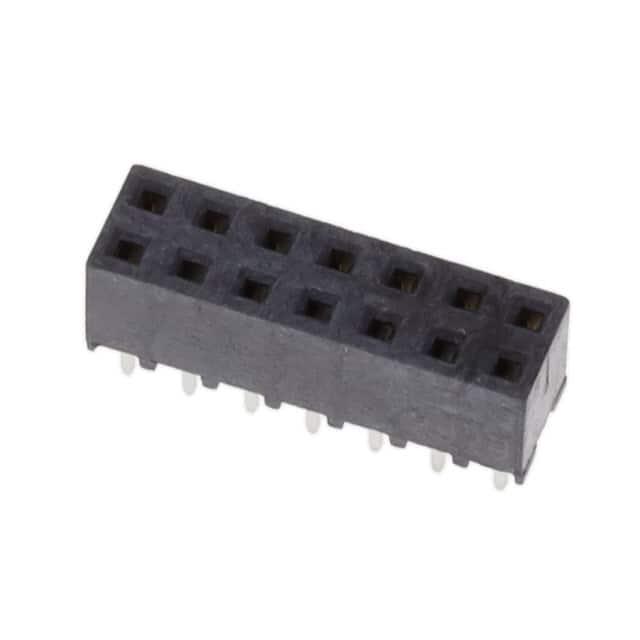

TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 1-2314813-4

1-2314813-4概述

    AMPMODU 2mm Board-to-Board Receptacles 技术手册

    1. 产品简介


    TE Connectivity(TE)的AMPMODU 2mm Board-to-Board 接收器系列适用于工业自动化、伺服驱动、楼宇自动化等多种应用。这款产品利用磷青铜接触件,具有双悬臂梁设计,提供三种不同的金镀层选项。它被广泛应用于需要高可靠性的信号传输场景中。

    2. 技术参数


    - 中心线间距:2.00mm [0.079"]
    - 接触件材料:磷青铜
    - 电气参数:
    - 最大电流:2A
    - 耐压电压:650VAC
    - 工作电压:125VDC
    - 环境参数:
    - 工作温度范围:-40°C 至 125°C
    - 防振动性能:无大于1微秒的电气中断
    - 回流焊接能力:最高可达260°C
    - 材料:
    - 金镀层:30μ" [0.76μm], 15μ" [0.38μm], 4μ" [0.1μm]
    - 塑料外壳:高温塑料(LCP),UL 94V0,黑色

    3. 产品特点和优势


    - 占用板空间减少38%,相比中心线为2.54mm [0.1"] 的产品,提供了更多的扩展功能。
    - 双点电气稳定性确保了接头和插座之间可靠的互连。
    - 提供多种板对板堆叠选项,通过组合头部和插座实现灵活性。
    - 支持自动化表面贴装和回流焊制造,便于组装。

    4. 应用案例和使用建议


    - PLC:使用AMPMODU 2mm Board-to-Board 接收器可以提升控制系统间的信号可靠性。
    - 伺服驱动:在电机控制中,该接收器可以确保稳定的电流传输,提升系统性能。
    - 工业控制:适用于工业控制系统中的信号传输,提升整体系统的稳定性和耐用性。

    使用建议:根据具体的应用需求选择合适的接插件位置数和包装形式,如采用管式包装或带式包装,以适应不同规模的生产需求。

    5. 兼容性和支持


    AMPMODU 2mm Board-to-Board 接收器与标准2mm间距的同类产品兼容,易于集成到现有系统中。TE Connectivity 提供详尽的技术支持和售后保障服务,包括产品规格咨询、安装指导和技术培训等。

    6. 常见问题与解决方案


    - 问题一:产品在焊接过程中容易变形?
    - 解决办法:采用适当的焊接参数和温度控制,严格按照TE的技术文档操作。
    - 问题二:产品插入力过大?
    - 解决办法:检查插座和插头的清洁度和安装角度,必要时调整接触面。
    - 问题三:接触电阻异常?
    - 解决办法:重新进行金镀层处理,或者检查是否存在机械损伤。

    7. 总结和推荐


    总体而言,AMPMODU 2mm Board-to-Board 接收器以其紧凑的设计、高可靠性、广泛的适用性和简便的装配方式,在众多工业应用中表现出色。尤其是对于需要占用空间小且性能稳定的场合,该产品是一个非常理想的选择。因此,我强烈推荐使用该产品,特别是对于那些注重高效能和高可靠性的应用场景。

1-2314813-4参数

参数
排数 2
颜色 -
间距-配接 2mm
触头镀层 - 配接
触头镀层厚度 - 配接 380nm
类型 Push-Pull,Receptacle
额定电流 2A
针脚数 14pin
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 管装

1-2314813-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-2314813-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 1-2314813-4 1-2314813-4数据手册

1-2314813-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
