34541

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 红色U型接线端子 绝缘端子, PIDG系列, M3.5螺栓, 6.35mm宽, 最小线规0.3mm², 最大线规1.4mm²
供应商型号: 26M-34541
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 铲形端子 34541

34541概述


    产品简介

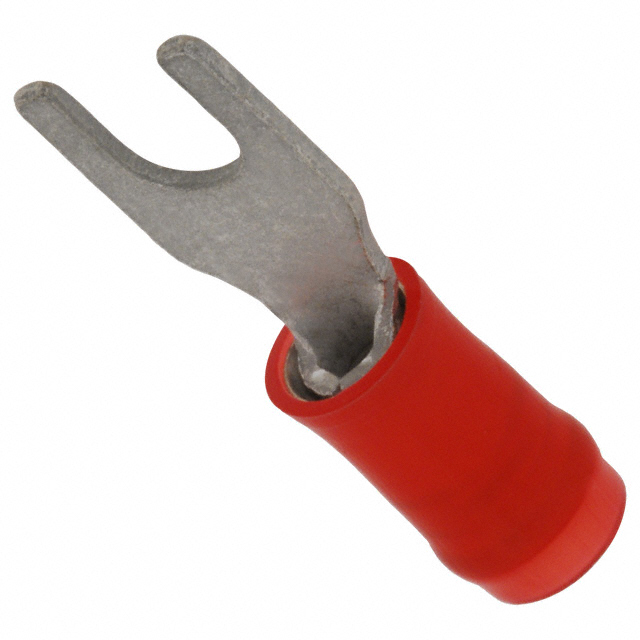

    本产品是一款PIDG型舌形接线端子(Spade Tongue Terminal),型号为34541。它适用于22至16 AWG(美国线规)范围内的电线,配备直径为3.68毫米(0.145英寸)的6号或M3.5螺钉端子。此类型的接线端子主要用于固定和连接电路中的电线,广泛应用于各种电气设备和系统中,例如工业控制设备、汽车电气系统及家用电器。

    技术参数


    - 产品类型: 舌形接线端子
    - 端子尺寸: 6号或M3.5螺钉端子
    - 电线规格: 22至16 AWG (约509至3260平方厘米)
    - 插销直径: 3.68毫米(0.145英寸)
    - 绝缘支撑: 部分绝缘
    - 接线管类型: 封闭式接线管
    - 终端方向: 直接终端
    - 终端电镀材料: 锡
    - 重量: 0.821克
    - 电压等级: 300伏
    - 操作温度范围: 105摄氏度(221华氏度)

    产品特点和优势


    1. 适用性强: 支持广泛的电线规格,能够适用于多种不同的电气安装环境。
    2. 高可靠性: 使用封闭式接线管和锡电镀材料,提供长期稳定的连接性能。
    3. 部分绝缘设计: 增加了额外的安全性,减少电线裸露带来的风险。
    4. 兼容性广: 与铜质和锡质镀层电线兼容,适用于多种电气设备。
    5. 包装便利: 以1000个为单位的独立包装,便于批量采购和管理。

    应用案例和使用建议


    该产品广泛用于各种需要稳定电气连接的应用场景,例如:
    - 工业自动化设备: 在复杂电路连接中提供可靠稳定的连接。
    - 汽车制造: 在车载电路中确保电线与连接器之间稳固可靠的连接。
    - 家用电器: 适用于需要高稳定性的电气连接场合,如冰箱、洗衣机等。
    使用建议:
    - 确保电线直径符合规范要求,以避免接触不良或松动。
    - 检查绝缘层状态,确保部分绝缘部分完好无损,避免短路或电击风险。
    - 使用合适的工具进行压接,确保连接紧固,提高使用寿命。

    兼容性和支持


    该产品的兼容性良好,可与多种电线类型及连接器配合使用。制造商提供了电话技术支持服务,可在遇到技术问题时寻求帮助,确保产品的正常运行和维护。此外,产品符合多项环保标准,如欧盟RoHS和ELV指令,确保对环境的影响最小化。

    常见问题与解决方案


    1. 问题: 端子与电线连接不紧密。
    - 解决方案: 检查电线是否符合规格要求,重新进行压接操作,确保紧固。

    2. 问题: 绝缘部分损坏。
    - 解决方案: 更换损坏的部分,确保绝缘层完整无损。

    3. 问题: 连接后发现无法正常工作。
    - 解决方案: 检查整个电路连接情况,确保所有部件正确安装且无断路或短路现象。

    总结和推荐


    这款PIDG型舌形接线端子以其广泛应用范围、高可靠性和出色的兼容性而著称。特别适合于需要稳定连接和广泛适用性的电气系统。建议在工业控制设备、汽车制造和家用电器等领域采用该产品。对于那些寻求高品质、高性能电气连接解决方案的工程师和技术人员来说,这无疑是一个理想的选择。

34541参数

参数
长*宽*高 21.49mm*6.35mm*6.35mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

34541厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

34541数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 34541 34541数据手册

34541封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.2784
10+ ¥ 1.8642
100+ ¥ 1.6458
500+ ¥ 1.5065
1000+ ¥ 1.4457
库存: 1000
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 2.27
直接购买
加入购物车
