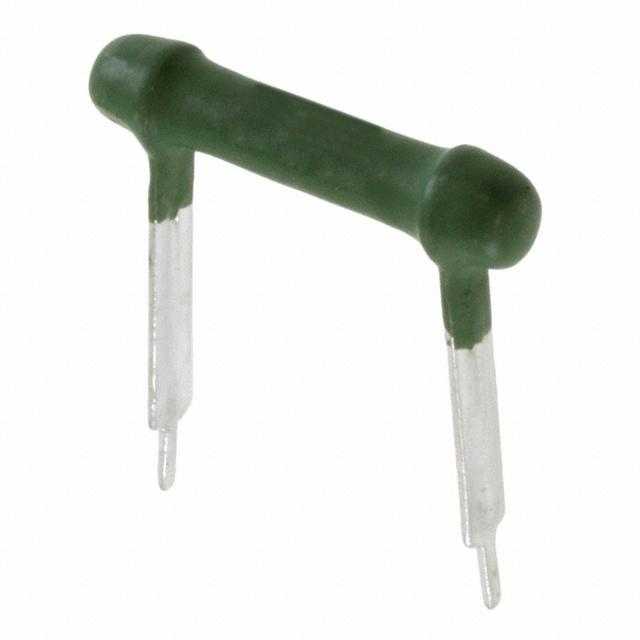

FCA4330RJ

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 330Ω ±5% 4W ±20ppm/℃ 通孔安装 24.2mm(长度)*10.5mm(高度)
供应商型号: Q-FCA4330RJ
供应商: 期货订购
标准整包数: 500
TE CONNECTIVITY 通孔电阻 FCA4330RJ

FCA4330RJ概述

    # 高功率电阻型FC系列技术手册

    产品简介


    产品类型与功能
    Tyco Electronics公司的高功率电阻型FC系列是一种小型可插拔的高功率电阻,广泛应用于各种电子设备中。该系列电阻通过将导线绕在玻璃纤维惰性核心上制成,采用机械装配工艺,并提供多种高度配置选项。
    应用领域
    该系列电阻主要用于监控设备、电源供应器、白色家电(如冰箱、洗衣机)和棕色家电(如电视、音响)等领域。它特别适用于需要低成本和高功率的应用场合。

    技术参数


    电气特性
    - 功率等级:FC2:2.0瓦;FC4:4.0瓦;FC6:5.0瓦;FC8:6.5瓦;FC10:8.0瓦
    - 温度系数(±50ppm/℃):20-30Ω;30-39Ω;47-56Ω;68-91Ω;91Ω-1.2kΩ
    - 额定温度下的最大允许温度变化率:± 5% 或 ± 10%(<1Ω)
    - 负载寿命:在额定功率下工作1000小时后,最大变化率为3%
    - 过载测试:10倍额定功率下5秒后,最大变化率为2%
    - 最大连续工作电压:根据功率乘以电阻值计算或AC RMS
    - 保险等级:符合BS415第20条标准
    环境特性
    - 稳态阻值变化率:储存3年后不超过2%
    - 尺寸规格:具体尺寸见附录图
    - 最高工作温度:70°C
    - 气候分类:55/200/56

    产品特点和优势


    特点
    - 最高可承受8瓦功率(在70°C时)
    - 可选择多种高度配置
    - 具有阻燃特性
    - 已验证的高可靠性
    - 耐受PCB溶剂侵蚀
    - 适合自动化机械装配
    - 广泛分布于各分销商处
    优势
    - 在紧凑的空间内实现高功率密度
    - 提供长期可靠的工作表现
    - 降低设计复杂度和成本

    应用案例和使用建议


    应用案例
    - 用于电视机和机顶盒中,稳定输出电流
    - 用于电脑电源供应器,调节电压波动
    - 用于冰箱和洗衣机控制板,确保长时间稳定运行
    使用建议
    - 在设计时考虑到产品的最大功率限制和温度范围
    - 注意在高负载情况下可能的温升问题
    - 在高温环境下使用时,确保良好的散热措施

    兼容性和支持


    兼容性
    该系列产品与现有的电路设计兼容良好,能够轻松集成到各种设备中。
    厂商支持
    Tyco Electronics提供详尽的技术文档和售后支持,确保客户能够快速解决问题并获得所需帮助。

    常见问题与解决方案


    问题一
    - 问:如何订购不同规格的产品?
    - 解决方案:通过识别不同的代码来订购,例如FC A 4 1K0 J代表低轮廓立柱,4瓦特,1KΩ电阻,5%公差。
    问题二
    - 问:如何判断产品在特定环境下的使用寿命?
    - 解决方案:根据技术手册中的环境特性部分进行评估。通常情况下,需关注负载寿命、稳态阻值变化率等指标。

    总结和推荐


    综上所述,Tyco Electronics的高功率电阻型FC系列具有出色的可靠性和适用性,非常适合需要高功率、紧凑空间和低成本的电子设备中。我们强烈推荐这一产品作为各类高功率应用的理想选择。

FCA4330RJ参数

参数
电阻值 330Ω
精度 ±5%
额定功率 4W
温度系数 ±20ppm/℃
长*宽*高 24.2mm(长度)*10.5mm(高度)
安装方式 通孔安装
零件状态 在售

FCA4330RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

FCA4330RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY FCA4330RJ FCA4330RJ数据手册
