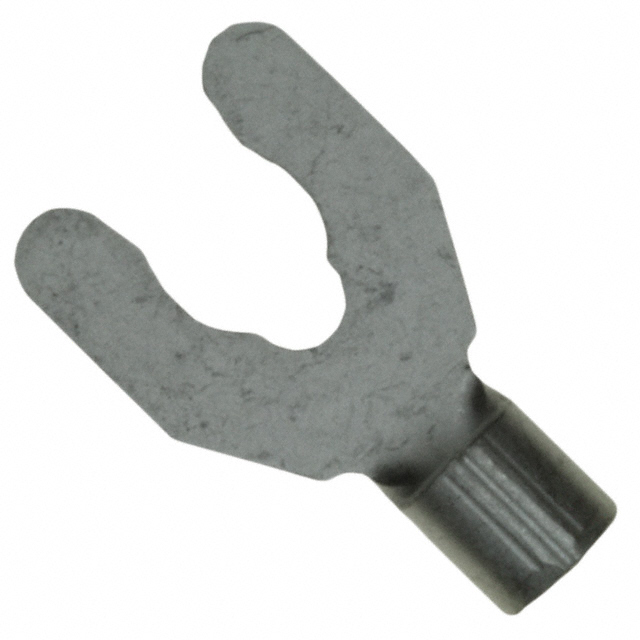

53124-1

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述: Spring Spade Terminal 14-16AWG Phosphor Bronze 16.18mm Tin Loose
供应商型号: 53124-1
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 端子 - 铲形端子 53124-1

53124-1概述


    产品简介


    53124-1 Spring Spade Terminal是一款适用于电气连接领域的终端产品。它主要用于接线和电线连接,具有可靠的机械附件和密封性。这款弹簧叉型端子适用于16到14 AWG的电线,其固定螺栓尺寸为#8或M4。此外,它采用了直形设计和镀锡工艺,确保了优异的导电性能和耐久性。

    技术参数


    - 固定螺栓尺寸:#8, M4
    - 适用电线范围:16至14 AWG(铜线)
    - 绝缘类型:无绝缘
    - 接触方式:弹簧式
    - 接触材料:镀锡
    - 封闭式筒体
    - 连接方向:直形
    - 额定温度范围:170°C (338°F)
    - 接触舌厚度:0.79 mm (0.031 in)
    - 接触舌长度:16.18 mm (0.637 in)
    - 接触舌内径:2.16 mm (0.085 in)
    - 固定螺栓直径:4.17 mm (0.164 in)
    - 重量:0.918 g

    产品特点和优势


    53124-1 Spring Spade Terminal的主要特点包括:
    - 可靠性高:采用弹簧式设计,确保良好的电气接触和抗震动能力。
    - 安装便捷:直形设计和镀锡处理使得安装过程简单快捷。
    - 广泛的应用范围:适用于16至14 AWG的铜线,满足不同工业需求。
    - 环境适应性强:能够承受高达170°C的工作温度。
    - 环保合规:符合欧盟RoHS、ELV指令和REACH法规,确保产品在各种环境下的安全性和环保性。

    应用案例和使用建议


    应用案例
    该产品常用于汽车制造、工业自动化、建筑自动化等领域,尤其是在需要可靠电气连接的地方,如控制柜、配电箱、动力传动系统等。例如,在汽车发动机舱内的高温环境中,此终端能够提供稳定可靠的连接,保障系统的正常运行。
    使用建议
    为了确保最佳的电气性能和安全性,建议在安装时:
    - 确保电线和终端接触面干净、无氧化。
    - 使用适当的工具将电线压入终端内,避免损伤电线。
    - 定期检查终端的电气连接情况,以确保其性能稳定。

    兼容性和支持


    53124-1 Spring Spade Terminal可与铜质和镀锡材质的电线兼容。制造商提供了全面的支持服务,包括电话技术支持(+1 800 522 6752)和在线文档查询(https://www.te.com/)。此外,产品包装通常为1000个一组,方便批量使用和管理。

    常见问题与解决方案


    - 问题:终端无法牢固连接电线?
    - 解决办法:检查电线是否清洁且无氧化,确保正确安装。

    - 问题:接触电阻过高?
    - 解决办法:检查接触面是否平整,必要时更换终端。

    - 问题:在高温环境下使用时终端失效?
    - 解决办法:确认产品是否适合指定温度范围,如超出范围则考虑更换其他型号。

    总结和推荐


    综上所述,53124-1 Spring Spade Terminal凭借其卓越的可靠性、广泛的适用性和优异的电气性能,在众多工业应用中表现出色。对于需要高效、可靠连接的场合,这款产品是一个理想的选择。强烈推荐在电气工程、工业自动化等领域使用此产品。如果对产品有任何疑问,可以随时联系制造商获得帮助和支持。

53124-1参数

参数
长*宽*高 16.18mm*9.53mm*840μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

53124-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

53124-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 53124-1 53124-1数据手册

53124-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.7594
10+ ¥ 0.7404
库存: 245
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.75
