BEDC878NN0000152A000

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity M15圆形连接器插头, Speedtec 917系列, 7芯, 面板安装, 插入式, IP67
供应商型号: 3438803
供应商: element14
标准整包数: 1
TE CONNECTIVITY 圆形连接器 BEDC878NN0000152A000

BEDC878NN0000152A000概述

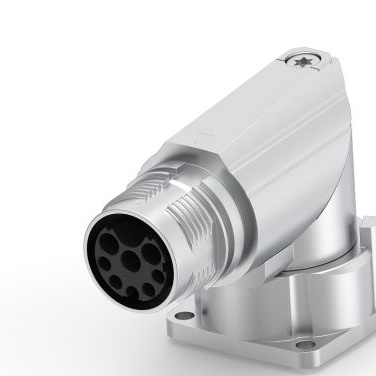

    # 电子元器件技术手册:Intercontec Rotatable Angled Receptacle

    产品简介


    Intercontec 的 Rotatable Angled Receptacle(可旋转直角插座)是一款高性能的电子连接器产品,广泛应用于工业自动化、机械设备、能源管理和通信系统等领域。该产品采用模块化设计,提供7个引脚的灵活配置,适合多种电气信号和电源传输需求。插座具有高耐用性和可靠性,其抗振动和防水设计特别适合严苛的工作环境。
    主要功能
    - 多功能连接:支持电源、信号和接地传输,适用于复杂的多用途应用。
    - 灵活性强:支持旋转角度调整,方便安装和布线。
    - 坚固耐用:采用锌合金外壳和高耐热绝缘材料,确保长期稳定运行。
    应用领域
    - 工业自动化设备
    - 风力发电系统
    - 智能交通设施
    - 农业机械控制单元

    技术参数


    | 参数名称 | 规格 |

    | 引脚数量 | 7 |
    | 额定电流 | 最大14 A |
    | 额定电压 | 630 V (AC/DC) |
    | 绝缘等级 | 最大6000 V |
    | 防护等级(连接后) | IP66/IP67 |
    | 温度范围 | -20°C 至 130°C |
    | 海拔高度限制 | ≤2000米 |
    | 密封材料 | FKM |
    | 材质 | 外壳:锌合金/铬化处理 |
    绝缘体:PBT,UL 94 / V0 |
    其他性能:
    - 连接次数:500次
    - 符合标准:VDE 0110/EN61984, Paragraph 6.19.2.2
    - 污染等级:3级
    - 过电压类别:III级

    产品特点和优势


    独特功能
    1. 可旋转设计:提供90°角度调整能力,适应各种空间布局需求。
    2. 防振防水:通过O形环实现防振,IP66/IP67防护等级确保恶劣环境下的正常工作。
    3. 高强度材料:锌合金外壳及PBT绝缘体提供了出色的机械强度和电气绝缘性能。
    市场竞争力
    - 适用于复杂工业环境,具备高可靠性和长使用寿命。
    - 灵活的引脚配置,满足多样化的工业应用需求。
    - 符合多项国际标准,确保安全性和合规性。

    应用案例和使用建议


    应用案例
    1. 风力发电机组:用于风轮机控制器与主控系统的连接,实现高效的数据通信和供电。
    2. 农业机械:为拖拉机或联合收割机提供动力和信号接口,支持全天候作业。
    使用建议
    - 在选择连接器时,务必根据实际负载选择合适的电线截面积。
    - 安装前检查O形密封圈是否完好无损,以确保防护效果。
    - 对于频繁插拔的应用场合,需定期检查连接器磨损情况。

    兼容性和支持


    兼容性
    - 支持与多种工业标准设备连接,如PLC、传感器和执行器。
    - 可与配套工具(如压接工具)协同使用,提升装配效率。
    支持服务
    TE Connectivity 提供全面的技术支持和售后服务,包括产品选型指导、安装培训和技术文档下载。客户可通过官方网站或客服热线获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插座连接不稳固 | 检查O形密封圈是否正确安装并清洁接口 |
    | 接触电阻过高 | 更换接触点或重新进行压接 |
    | 无法达到额定电压 | 确保电源适配器输出电压符合要求 |

    总结和推荐


    产品综合评估
    Intercontec 的Rotatable Angled Receptacle凭借其坚固耐用的设计、优异的性能和广泛的适用性,在工业领域表现出色。尤其适合需要高可靠性的复杂应用场合。产品的技术参数和设计细节经过严格测试,符合国际标准,确保了其安全性和稳定性。
    推荐结论
    强烈推荐此款产品用于需要高负载和复杂环境下的工业连接应用。无论是工业自动化、新能源设备还是交通运输行业,该产品都能提供卓越的性能支持。对于寻求高品质连接解决方案的企业而言,这款插座无疑是一个理想的选择。

BEDC878NN0000152A000参数

参数
外壳材料 Zinc Die Cast
针脚数 7pin
触头镀层 - 配接 -
类型 Push-Twist,Receptacle Housing
颜色 -
端接 -
额定电流 14A
长*宽*高 47mm(长度)*37mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 盒装

BEDC878NN0000152A000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

BEDC878NN0000152A000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY BEDC878NN0000152A000 BEDC878NN0000152A000数据手册

BEDC878NN0000152A000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 142.35
10+ ¥ 127.31
25+ ¥ 116.07
60+ ¥ 110.31
120+ ¥ 107.15
300+ ¥ 102.61
库存: 56
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 142.35
直接购买
加入购物车
