DT06-12SA-C017

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY

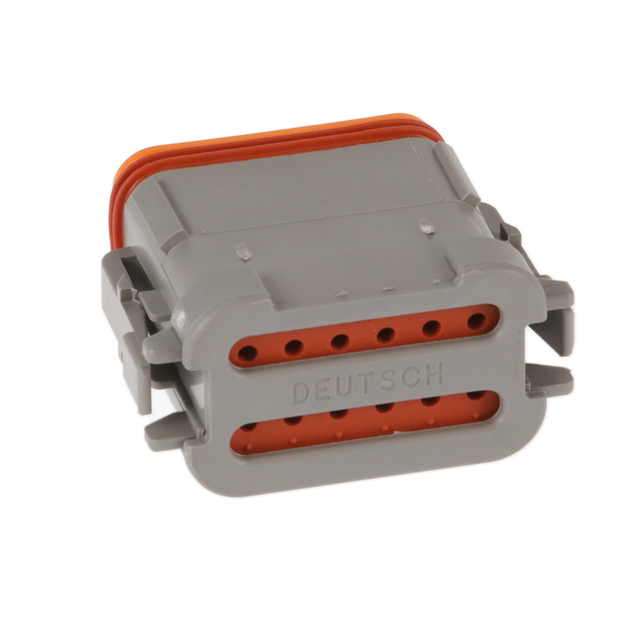

产品描述: Our DEUTSCH DT Plug connectors are male connectors available in 2, 3, 4-, 6-, 8, 12- and 48 positions. These sealed, inline plug connectors are compatible with both DEUTSCH solid and stamped & formed size 16 socket contacts.
供应商型号: 571-DT06-12SA-C017
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 汽车连接器 DT06-12SA-C017

DT06-12SA-C017概述


    产品简介


    本技术手册详细介绍的是由TE Connectivity生产的DT Series 12-Way Plug(型号:DT06-12SX-C017)。这款插头主要用于各种电气连接场景,适用于汽车、工业自动化、电信设备等众多领域。产品通过了严格的质量控制流程,确保其在严苛的工作环境下仍能保持良好的性能。

    技术参数


    尺寸及材料
    - 尺寸:
    - 1.597 [40.56] mm
    - 1.311 [33.29] mm
    - 0.820 [20.83] mm
    - 材料:
    - 外壳:PA66 GF15(玻璃纤维增强尼龙)
    - 密封圈:VMQ(红色橙色)
    - 前密封圈:VMQ(红色橙色)
    - 卡扣锁:PBT GF 30(橙色)
    其他信息
    - 插头可以匹配DT04-12P(表示A、B、C、D键位排列)接头的所有修改版本。
    - 颜色标识:
    - A键位:灰色(DT06-12SA-C017)
    - B键位:黑色(DT06-12SB-C017)
    - C键位:绿色(DT06-12SC-C017)
    - D键位:棕色(DT06-12SD-C017)

    产品特点和优势


    - 可靠性和耐用性:采用高性能材料,能够在恶劣的工作环境中长期稳定运行。
    - 多种颜色编码:不同键位的颜色编码便于识别,减少了安装错误的风险。
    - 易于安装和维护:设计紧凑,安装便捷,适用于各种狭小空间内的布线和连接。
    - 广泛的适用性:可应用于汽车、工业、电信等多个领域,具有很高的市场竞争力。

    应用案例和使用建议


    应用案例
    此款插头常用于汽车电路系统的连接,如车载音响、GPS导航、仪表盘等多种设备之间的连接。此外,在工业自动化系统中也广泛使用,例如电机控制器、传感器等的连接。
    使用建议
    - 安装前检查:确保插头和插座完全对齐并正确连接,避免因错位导致接触不良。
    - 环境适应性:根据使用环境选择合适的材料和配置,确保插头的使用寿命和稳定性。
    - 定期维护:定期检查插头的状态,清理可能存在的灰尘和污垢,保持良好的接触性能。

    兼容性和支持


    - 兼容性:插头与DT04-12P系列的所有键位排列及修改版本相兼容。
    - 支持和维护:TE Connectivity提供全面的技术支持和售后服务,确保客户能够得到及时有效的帮助。

    常见问题与解决方案


    常见问题
    1. 插头松动
    - 解决方案:检查插头是否正确安装,尝试重新安装或更换卡扣锁。
    2. 接触不良
    - 解决方案:清理插针和插座上的污垢,确保没有异物影响接触效果。
    3. 无法识别颜色编码
    - 解决方案:确认正确的颜色编码,如仍存在问题,联系TE Connectivity客服获取更多帮助。

    总结和推荐


    DT Series 12-Way Plug(型号:DT06-12SX-C017)以其卓越的可靠性、多样化的颜色编码以及广泛的适用性,在市场上表现出色。我们强烈推荐这款产品用于需要高稳定性和耐久性的应用场景,尤其是汽车和工业自动化领域。无论是在安装、使用还是维护方面,TE Connectivity均提供了全面的支持和服务,确保用户的最佳体验。

DT06-12SA-C017参数

参数
排数 2
间距 -
针脚数 12
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

DT06-12SA-C017厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

DT06-12SA-C017数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY DT06-12SA-C017 DT06-12SA-C017数据手册

DT06-12SA-C017封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.2345 ¥ 83.4937
10+ $ 7.194 ¥ 65.0446
25+ $ 6.5124 ¥ 58.8819
50+ $ 6.1236 ¥ 55.3665
100+ $ 5.7564 ¥ 52.0465
500+ $ 5.5545 ¥ 50.221
1000+ $ 4.8405 ¥ 43.7654
库存: 558
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 83.49
