5787887-1

厂牌: TE CONNECTIVITY
产品描述: Plug 焊盘 4 200pin 760nm 金 中心安装,通孔安装 87.3mm(长度)*9.5mm(高度)
供应商型号: Q-5787887-1
供应商: 期货订购
标准整包数: 264

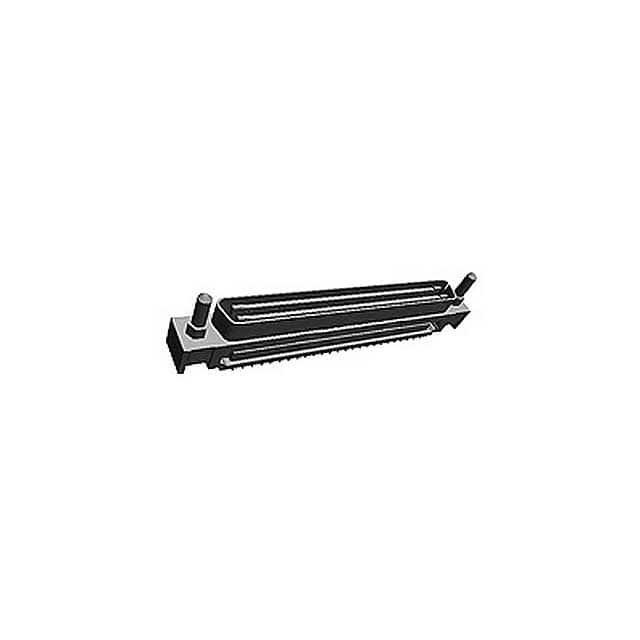

TE CONNECTIVITY D-Sub/D形连接器 - 并口 5787887-1

5787887-1概述

    CHAMP .050 Series I Blindmate Plug and Receptacle Technical Overview

    1. 产品简介


    CHAMP .050 系列 I 盲插式插头和插座是一种适用于印刷电路板(PCB)应用的电子元器件。该系列产品提供多种位置选项(20、40 和 80 位),具有通过孔连接器或符合针连接器两种选择。这些插头和插座可采用垂直安装、跨座安装、直角安装、延长高度垂直安装、压入式垂直安装等多种形式。它们与 CHAMP .050 系列 I 的其他组件完全兼容,适合广泛的应用领域,如电信、计算机和工业自动化等。

    2. 技术参数


    - 位置数:20、40、80(不同安装方式)
    - 连接器类型:通过孔连接器或符合针连接器
    - 材料:玻璃环氧(FR-4, G-10)
    - 厚度范围:1.32mm(最大)到2.67mm(不同安装方式和位置数)
    - 安装方式:垂直安装、跨座安装、直角安装、压入式垂直安装、延长高度垂直安装
    - 接触方式:焊料焊接、符合针连接器压接
    - 电气特性:满足260°C(500°F)焊接温度下的波峰焊接要求
    - 信号传输:保证最小接触擦拭量为1.48mm
    - 尺寸公差:+0.13mm(除特定尺寸外)

    3. 产品特点和优势


    CHAMP .050 系列 I 插头和插座具有多种安装方式和位置数选择,方便在不同应用场合中灵活选用。此外,该系列产品采用了符合针连接器设计,能够提供可靠的连接和较高的稳定性。其内置的板锁设计能够在安装时增加额外的稳定性和保持连接器的准确性。板锁通过锁定机制固定插头和插座,确保其在PCB上的可靠放置。这些设计使产品在高密度应用环境中具备优异的性能和可靠性。

    4. 应用案例和使用建议


    该产品适用于需要高密度连接和可靠信号传输的应用场合,如服务器、网络交换机、工业控制系统等领域。在组装过程中,可以采用手工或自动设备进行插头和插座的安装。根据手册中提供的布局图和接触孔尺寸,用户可以在PCB上精确布置插头和插座的位置,以确保正确的安装。例如,在服务器机箱中,可以将多个插头和插座组合在一起,以实现高速的数据传输和控制信号的传输。在实际应用中,可以根据具体的应用需求选择不同的安装方式和位置数,确保满足特定的设计要求。

    5. 兼容性和支持


    CHAMP .050 系列 I 插头和插座与 CHAMP .050 系列 I 的其他组件完全兼容,能够确保插头和插座之间的顺利连接。制造商提供了详细的工具辅助信息和技术文档,用户可以通过技术支持中心获得必要的支持和服务。此外,制造商还提供了适用的清洁溶剂和干燥方法,确保产品在安装和使用过程中的可靠性。

    6. 常见问题与解决方案


    - 问题:安装时插头或插座变形。
    解决办法:仅接触外壳部分进行操作,避免损坏触点。在组装时使用夹具或支撑工具,防止过度弯曲。

    - 问题:焊接不均匀导致不良焊接。
    解决办法:确保所有触点都已正确插入PCB,并使用合适的焊料进行焊接。参考手册中关于波峰焊接的指南,以确保焊接过程的顺利进行。

    - 问题:接触不良或信号传输质量不佳。
    解决办法:检查焊点和接触区域,确保没有短路或断开的情况。必要时重新焊接并测试信号质量。

    7. 总结和推荐


    CHAMP .050 系列 I 插头和插座是一款具有高度灵活性和可靠性的电子元器件,适用于多种应用场合。凭借其丰富的安装方式、良好的电气特性和可靠的接触机制,这款产品在高密度连接和高可靠性要求的应用中表现出色。总体而言,强烈推荐使用 CHAMP .050 系列 I 插头和插座,以满足复杂的电子系统设计需求。

5787887-1参数

参数
触头镀层
针脚数 200pin
触头镀层厚度 760nm
类型 Plug
端接 焊盘
排数 4
长*宽*高 87.3mm(长度)*9.5mm(高度)
安装方式 中心安装,通孔安装
零件状态 在售
包装方式 盒装

5787887-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5787887-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub/D形连接器 - 并口 TE CONNECTIVITY 5787887-1 5787887-1数据手册

5787887-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
