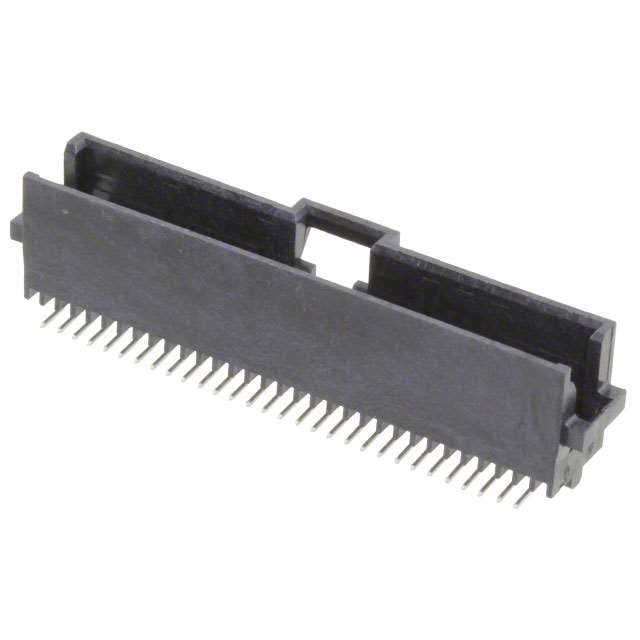

5-147377-6

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Header,Latch Holder 焊盘 60pin 1A 金 黑色 贴片安装 44.3mm(长度)
供应商型号: JY-5-147377-6
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 圆形连接器 5-147377-6

5-147377-6概述


    产品简介


    产品类型: PCB Mount Header, 垂直安装型
    主要功能: 这种插针头(Pin Header)适用于板对板连接或线对板连接,主要用于将电路板上的信号和电源传输到其他电路板或电线。
    应用领域: 广泛应用于通信设备、计算机系统、工业自动化控制等领域,适用于需要高密度和可靠性的电子系统设计。

    技术参数


    - 连接器系统: 板对板、线对板
    - 连接器安装方向: 垂直安装
    - 连接器引脚数: 60
    - 行数: 2行
    - 中心间距: 1.27毫米(0.05英寸)
    - 接触材料: 磷青铜镀金
    - 额定电流: 1安培
    - 耐电压: 最大500伏
    - 工作电压: 30伏交流电
    - 工作温度范围: -65°C 至 105°C
    - 包装数量: 每盒250个
    - 包装方式: 纸箱,卷带包装

    产品特点和优势


    - 完全屏蔽结构(Fully Shrouded): 这种结构提供额外的机械保护和电噪声抑制,提高了连接器的可靠性。
    - 垂直安装: 方便电路板的空间布局,节省空间,同时确保良好的接触稳定性。
    - 抗焊波能力(Reflow Solder Capable): 可承受最高260°C的回流焊接工艺,适用于现代SMT生产工艺。
    - 低卤素含量: 符合RoHS和ELV标准,适合环保要求严格的市场。

    应用案例和使用建议


    - 应用场景: 这种连接器广泛用于计算机主板、服务器、通信基站等领域。它特别适合需要密集布线且占用空间有限的应用。
    - 使用建议: 在设计电路时,需确保引脚的正确排列和对齐。建议使用适当的工具进行插入和拔出操作,以防止损坏引脚。由于完全屏蔽的设计,可以考虑在PCB上添加额外的接地措施,以提高电磁兼容性。

    兼容性和支持


    - 兼容性: 该产品与AMP MODU系统的其他部件兼容,如AMPMODU系统50系列的接插件(Receptacle)。此外,还支持与多种标准相兼容的产品,如CSA LR7189和UL E28476认证的产品。
    - 支持和服务: 如果您在安装或使用过程中遇到任何问题,请拨打免费电话+1 800 522 6752寻求技术支持。厂商还提供了详尽的文档资料和技术支持服务。

    常见问题与解决方案


    1. 问题: 插针接触不良
    - 解决办法: 确保所有引脚都正确插入并紧固,检查是否有引脚变形或损坏。必要时可更换新的连接器。
    2. 问题: 接触电阻过高
    - 解决办法: 清洁接触面,检查是否有氧化或其他污染物。确保使用合适的焊料进行焊接,保持良好的电气连接。
    3. 问题: 焊接过程中焊点不均匀
    - 解决办法: 调整焊接温度和时间,使用回流焊机进行焊接。确保焊接设备的热分布均匀。

    总结和推荐


    综上所述,这款AMPMODU系统50系列的垂直安装PCB连接器以其出色的电气特性和耐用性,在多领域的电子设计中表现优异。其完全屏蔽的设计、高可靠性以及符合环保标准的特点使其在市场上具有较强的竞争力。我们强烈推荐这一产品,尤其适用于需要高密度和高性能连接的应用场景。如果您有任何疑问或需求,欢迎随时联系我们的技术支持团队获取帮助。

5-147377-6参数

参数
触头镀层 - 配接
类型 Header,Latch Holder
颜色 黑色
端接 焊盘
额定电流 1A
外壳材料 -
针脚数 60pin
长*宽*高 44.3mm(长度)
安装方式 贴片安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 卷带包装

5-147377-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-147377-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 5-147377-6 5-147377-6数据手册

5-147377-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
