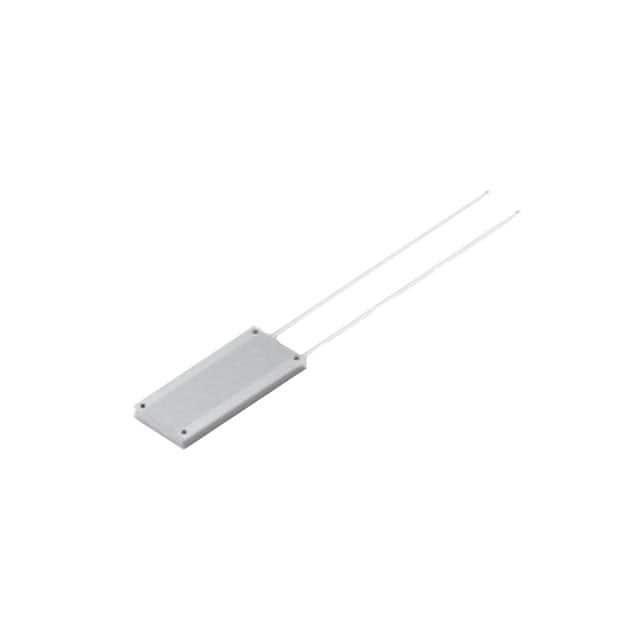

HCF166J33RJ

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±200ppm/℃ 33Ω 160W 螺纹安装 166mm*76mm*15mm
供应商型号: 3565647
供应商: element14
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 HCF166J33RJ

HCF166J33RJ概述

    铝制外壳制动电阻:TE Connectivity 的新品推介

    产品简介


    铝制外壳制动电阻是TE Connectivity 推出的一款新型线绕功率电阻。这类电阻设计用于吸收高功率过载,特别适用于制动应用。此外,其厚度仅有15毫米,使得其在空间受限的应用环境中具有不可替代的优势。这些特性使其成为各类工业应用的理想选择。

    技术参数


    - 额定功率(@ 40°C):HCF80: 75W,HCF110: 100W,HCF166: 160W,HCF216: 200W
    - 最高温度(℃):HCF80: 200,HCF110: 260,HCF166: 265,HCF216: 275
    - 电阻范围:HCF80: 4.7Ω - 1KΩ,HCF110: 6.8Ω - 1KΩ,HCF166: 10Ω - 1KΩ,HCF216: 10Ω - 1KΩ
    - 最大工作电压:1100V
    - 绝缘电阻:≥1000MΩ @ 1000VDC
    - 耐压强度:3500VAC,终端为铝壳体
    - TCR(温度系数):±200ppm/°C
    - 引脚长度:标准300mm,PTFE绝缘,额定电压600V,适用温度范围-50°C到+150°C

    产品特点和优势


    1. 高功率过载能力:这类电阻能够在高温环境下吸收高功率过载,显著提升系统的可靠性和稳定性。
    2. 低剖面设计:厚度仅为15毫米,适合空间受限的应用场合。
    3. IP54防尘防水等级:防护等级达到IP54,可在恶劣环境中稳定运行。
    4. PTFE绝缘引线:灵活的连接方式,适用于不同安装需求。
    5. 铝合金外壳:采用阳极氧化挤压铝型材,增强散热效果和机械强度。

    应用案例和使用建议


    这种铝制外壳制动电阻广泛应用于电动车辆、电梯、风力发电机等领域。例如,在电动车辆中,它们可以有效地将动能转换为热能,起到减速制动的作用。对于需要频繁制动的应用,推荐选择较高功率型号,如HCF166或HCF216,以确保长时间稳定工作。此外,用户应考虑使用散热器来提高其散热效率,从而延长使用寿命。

    兼容性和支持


    - 兼容性:这类电阻可与各种电子控制器和其他电气组件配合使用。
    - 技术支持:TE Connectivity 提供在线帮助,包括电子邮件、电话和实时聊天服务。如有需要,可访问www.te.com/help获取更多信息。

    常见问题与解决方案


    - 问题1:在高温环境下,电阻值发生变化?
    解决方案:这是由于温度系数(TCR)引起的,根据电阻的具体规格,应在指定范围内操作。选择更高精度等级的产品或添加温度补偿电路有助于减少影响。

    - 问题2:工作过程中出现过载?
    解决方案:检查负载情况和供电系统是否正常。使用合适的散热装置,并根据负载特性调整参数设置。

    总结和推荐


    总的来说,铝制外壳制动电阻以其高可靠性、紧凑设计和良好散热性能在市场上占有重要地位。尤其是针对空间受限和高要求应用环境,这类电阻无疑是最佳选择。我们强烈推荐使用此系列产品,特别是在需要高功率吸收能力和优异环境适应性的应用场合。

HCF166J33RJ参数

参数
额定功率 160W
电阻个数 -
引脚数量 -
电阻值 33Ω
温度系数 ±200ppm/℃
精度 ±5%
长*宽*高 166mm*76mm*15mm
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

HCF166J33RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HCF166J33RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY HCF166J33RJ HCF166J33RJ数据手册
